Soluciones LED personalizadas: Excelencia en iluminación a medida

No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades exclusivas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.

Proceso de personalización simplificado y asistencia profesional

Facilitamos el diseño de la iluminación LED con este proceso especializado para construir sus propios módulos o tiras LED rígidos personalizados de hasta 600 mm por 420 mm, en multicolor, con opciones que abarcan el tamaño, las especificaciones y las características eléctricas.

Empezar un proyecto LED personalizado puede parecer un reto, pero estamos aquí para ayudarle, ofreciéndole una asistencia completa para seleccionar los LED, los modos de accionamiento, los controles, los sistemas de lentes, la gestión térmica y la conectividad.

Comience su proyecto LED personalizado

¿Está preparado para hacer realidad su visión con el módulo LED perfecto? Pídalo ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.

Explicación del proceso de pedido de módulos LED personalizados y detalles técnicos:

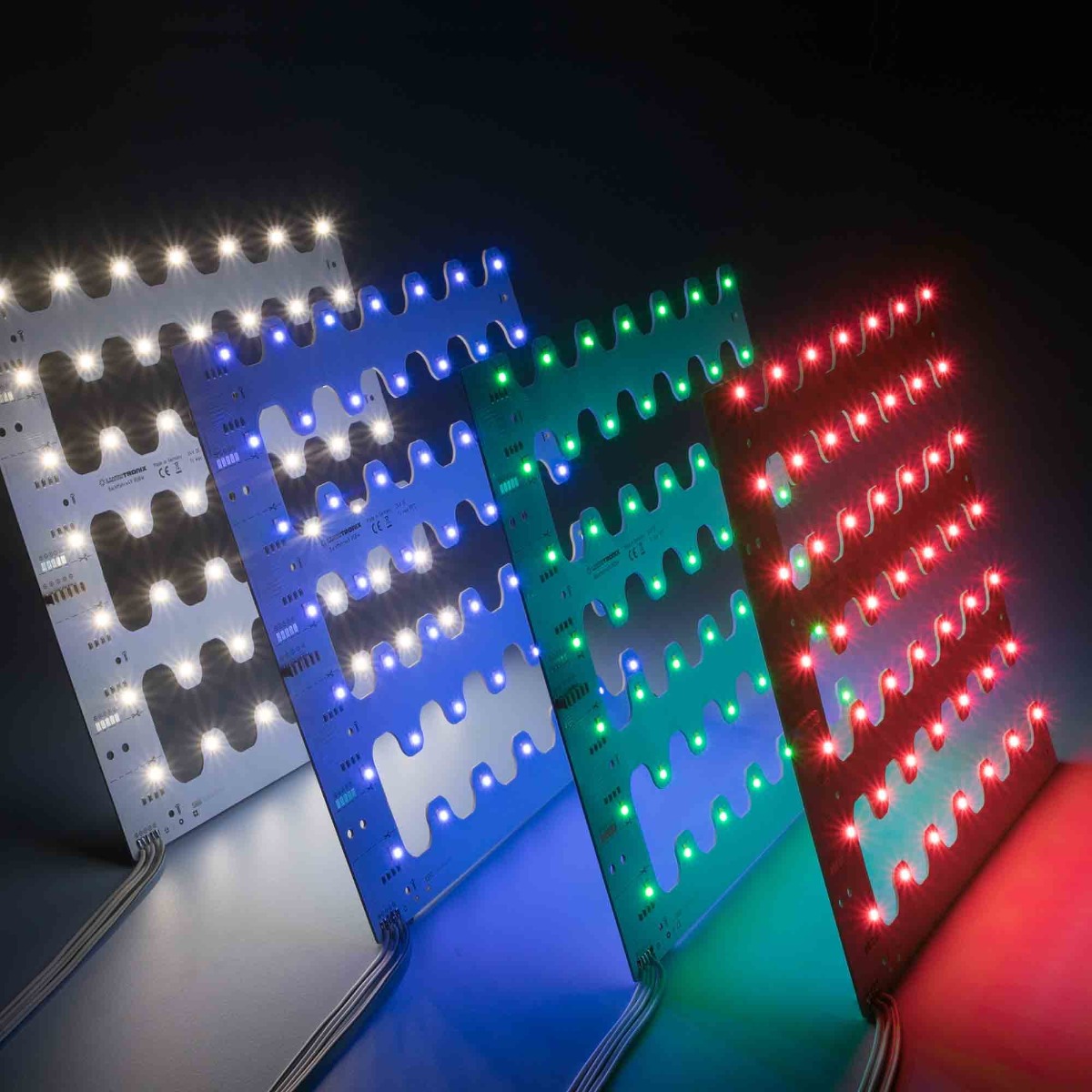

Construya sus propios módulos LED multicolor Plug & Play, fabricados en Alemania, con la serie LED Nichia 757 y dimensiones de 150 mm a 600 mm de longitud y de 5 mm a 400 mm de anchura, con placa de circuito impreso rígida.

Paso 1: Cantidad del pedido (pcs)

¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 50 metros.

Paso 2: Dimensiones del módulo LED (longitud y anchura)

El módulo LED debe tener unas dimensiones de 150 mm a 600 mm de longitud y de 5 mm a 400 mm de anchura. La longitud de la placa de circuito impreso rígida debe ser de al menos 150 mm. Para menos, hay disponibles otras formas de pedido. La forma de la PCB es rectangular.

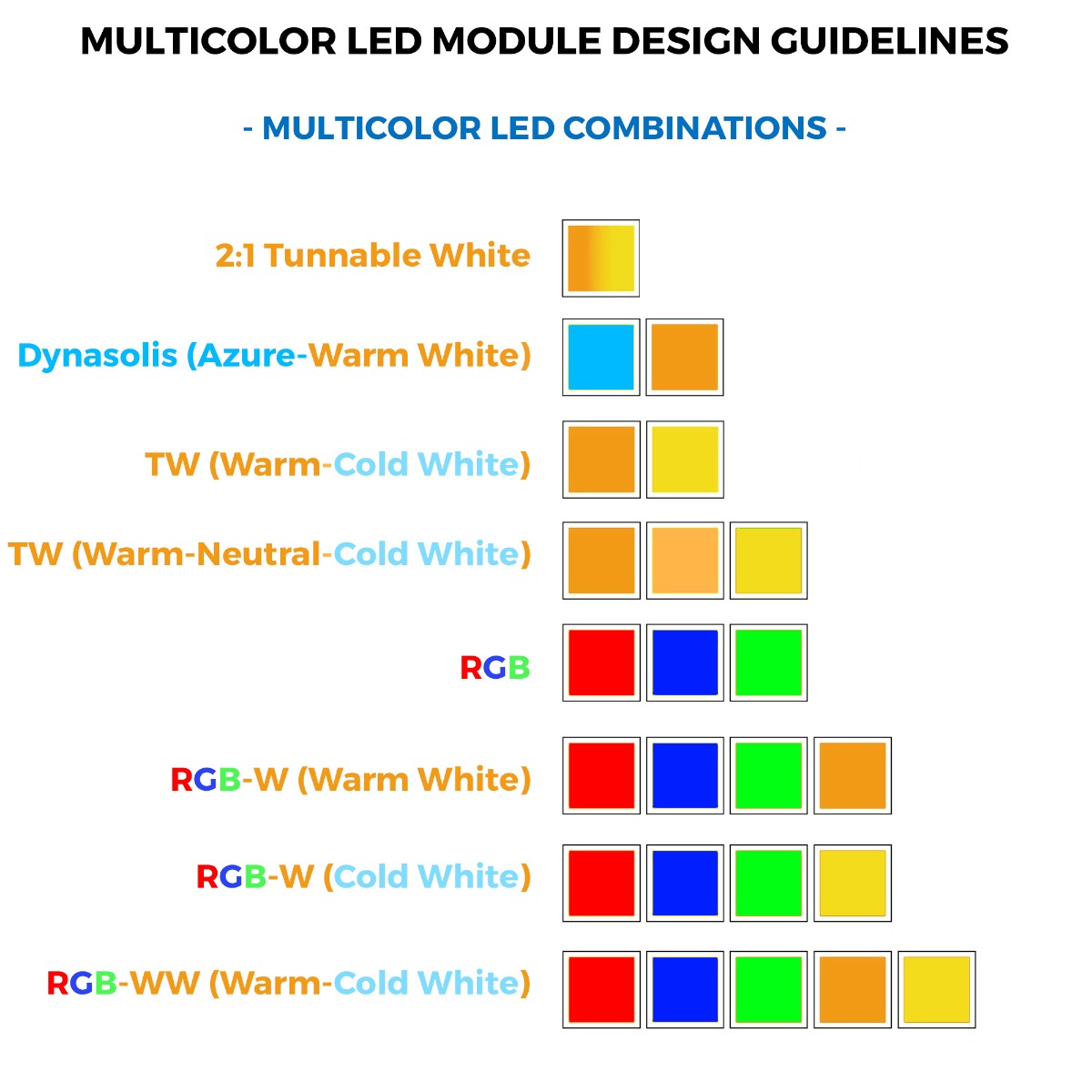

Paso 3: Tipo de módulo LED multicolor

El tipo de módulo LED puede ser

• Blanco sintonizable: Blanco cálido-frío = módulo LED de 2 canales
• Blanco sintonizable: Blanco cálido-frío-neutro = módulo LED de 3 canales
• Dynasolis: Azure+Warm White LED = módulo LED de 2 canales
• RGB: Rojo, Verde, Azul = módulo LED de 3 canales
• RGB-W: RGB-Blanco cálido = módulo LED de 4 canales
• RGBWW: RGB-Blanco cálido-Blanco frío = módulo LED de 5 canales

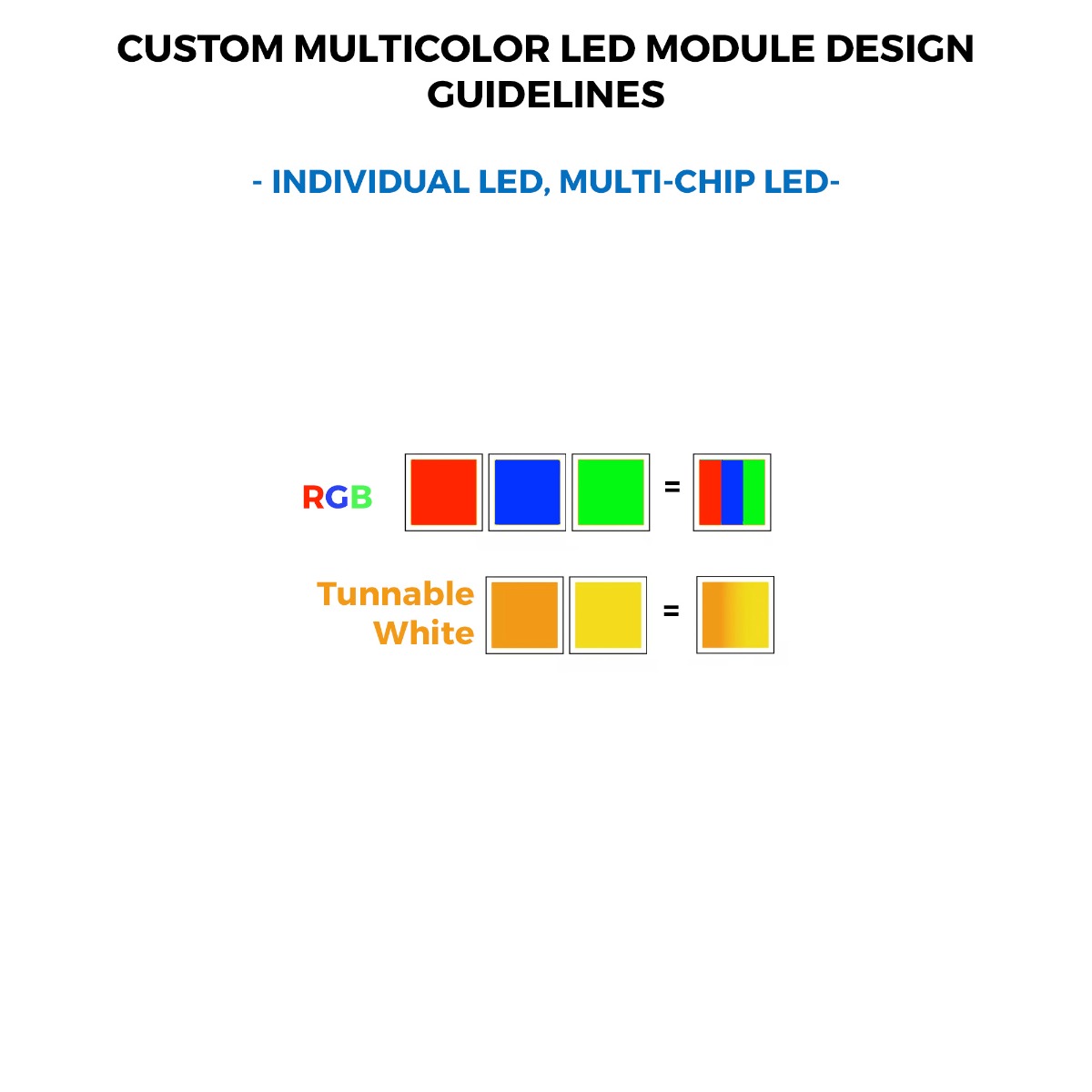

Paso 4: Configuración de LED multicolor

Un módulo de luz LED multicolor puede tener varias configuraciones de LED, en función de la elección entre LED de chip único o LED de chip múltiple. La salida de luz de los LEDs de chip único es significativamente mayor, mientras que los LEDs multichip hacen posible un sistema de iluminación más compacto, con colores suaves. Aquí puede elegir qué tipos de LED desea utilizar, para la luz RGB y/o la luz blanca.

• La luz LED RGB se puede obtener a partir de una combinación de LEDs de tres colores (Rojo, Verde, Azul) o un LED con tres Chips LED (3:1 RGB)
• La luz LED blanca sintonizable puede obtenerse a partir de una combinación de dos LED blancos (blanco cálido, blanco frío) o un LED con dos chips LED (2:1 TW).

La configuración de LED TW (blanco sintonizable) ofrece las siguientes opciones:

• 2 en 1 TW (Blanco Cálido-Frío): un LED Nichia 2:1 TW
• TW (blanco cálido-frío): un LED blanco cálido, un LED blanco frío
• Dynasolis (azul-blanco cálido): un LED azul y un LED blanco cálido
• TW (Cálido-Neutro-Blanco Frío): un LED blanco cálido, un LED blanco puro y un LED blanco frío*.


La configuración de LED RGB (tipo de LED de color dinámico-especial) ofrece las siguientes opciones:

• Osram RGB 3:1, un LED con tres colores
• LED Nichia 757, uno para cada color

La configuración LED RGB-W ofrece las siguientes opciones:

• RGB-W (blanco cálido): un LED rojo, un LED verde, un LED azul, un LED blanco cálido
• 3 en 1 RGB-W (Blanco cálido): un Osram RGB 3:1 con tres colores, un LED blanco cálido
• RGB-CW (blanco frío): un LED rojo, un LED verde, un LED azul, un LED blanco cálido, un LED blanco frío*.
• 3 en 1 RGB-CW (blanco frío): un Osram RGB 3:1 con tres colores, un LED blanco frío

La configuración LED RGB-TW ofrece las siguientes opciones:

• 3 en 1 RGB - 2 en 1 TW: un Osram RGB 3:1, un LED Nichia 2:1 TW
• RGB - 2 en 1 TW: un LED rojo, un LED verde, un LED azul, un LED Nichia 2:1 TW
• 3 en 1 RGB-W-CW: un Osram RGB 3:1, un LED blanco cálido, un LED blanco frío
• RGB-WW: un LED rojo, un LED verde, un LED azul, un LED blanco cálido, un LED blanco frío

Paso 5: Tipo de LED de color especial dinámico

El componente de color especial dinámico del módulo se puede construir con:

1) LED Osram RGB 3:1 DISPLIXcon todos los colores en su interior:

• Rojo (612-630 nm)
• Verde verdadero (513-545 nm)
• Azul (450-480 nm)

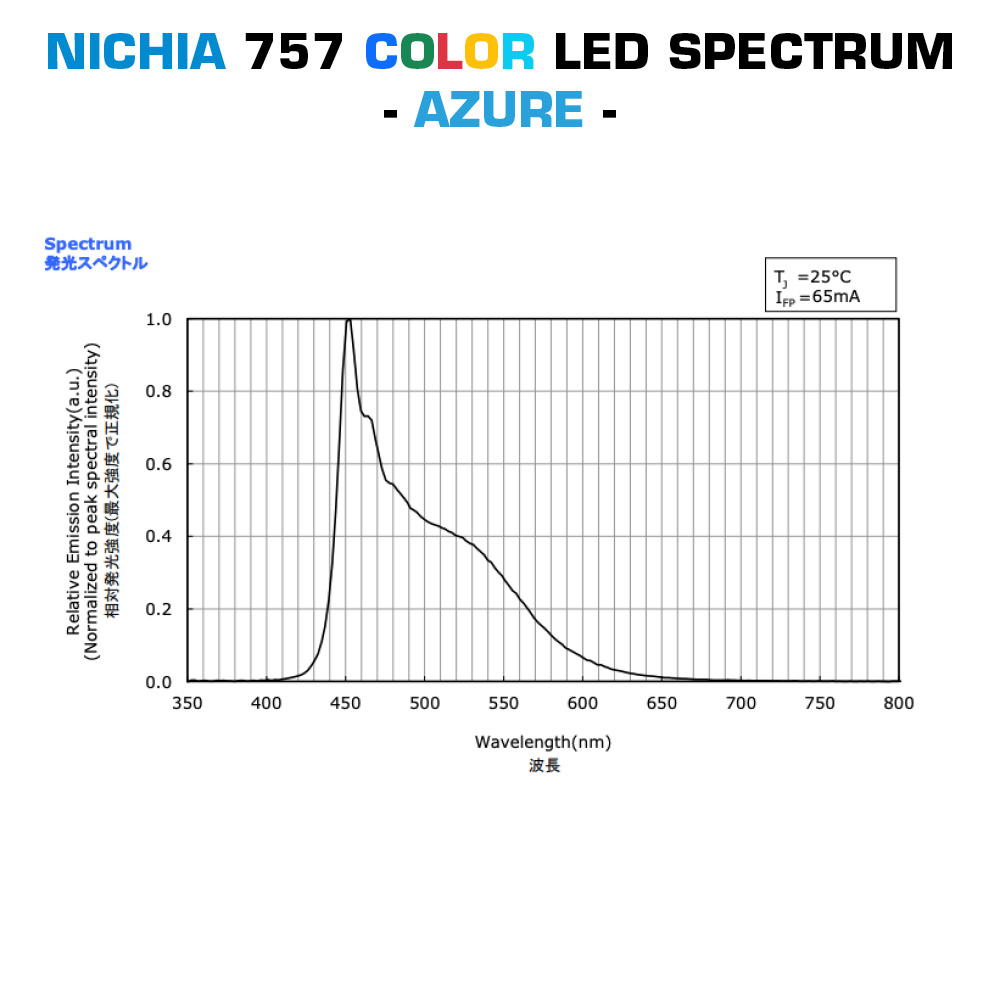

2) Nichia Azure Dynasolis, una solución LED que regula los ritmos circadianos ajustando simultáneamente la iluminancia ^melanópica1 y la temperatura de color, al tiempo que mantiene un alto CRI y una elevada eficacia.

3) Un par de tres LED rojos, verdes y azules de la última generación de la serie 757 COLOR LED de Nichia, los LED 3030 de potencia media líderes del sector. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.

Haga clic aquí para ver la gama actual de LEDs de color Nichia.

Los LEDs de color Nichia 757 incluyen:

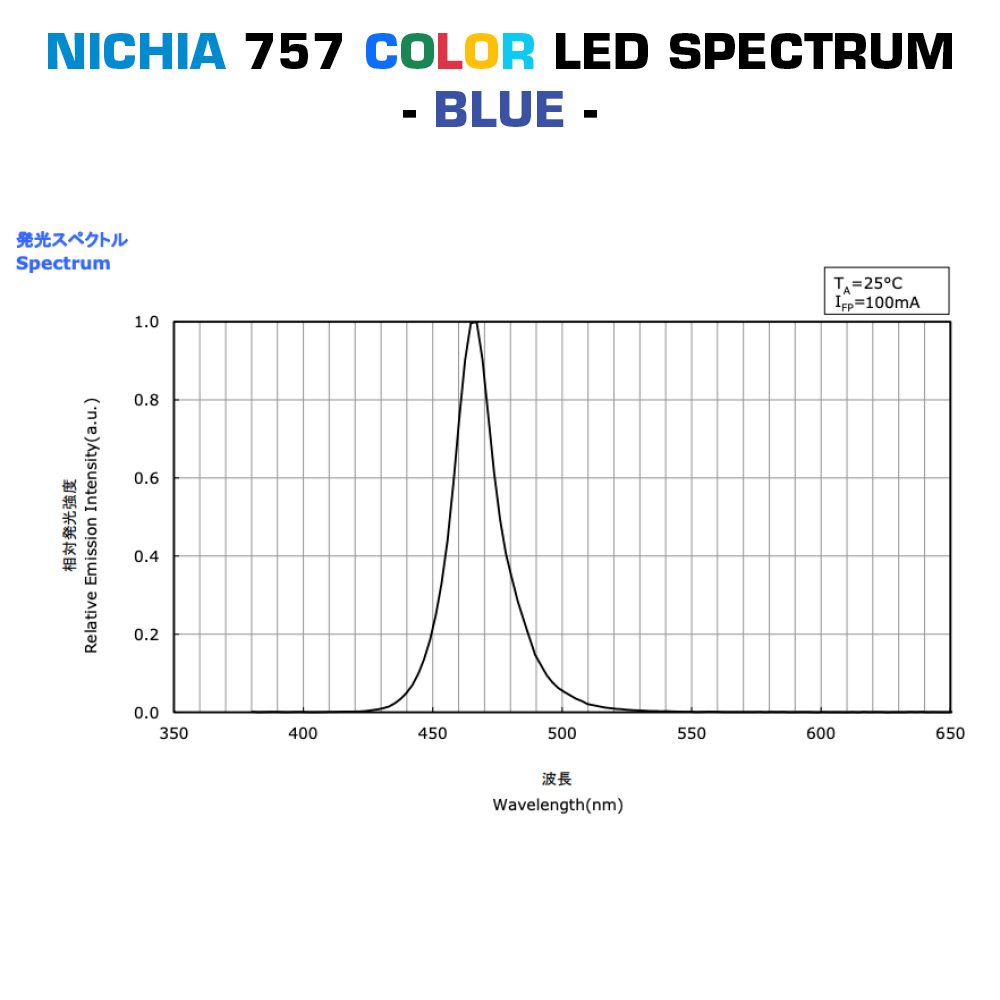

• AZUL: 465 nm pico**

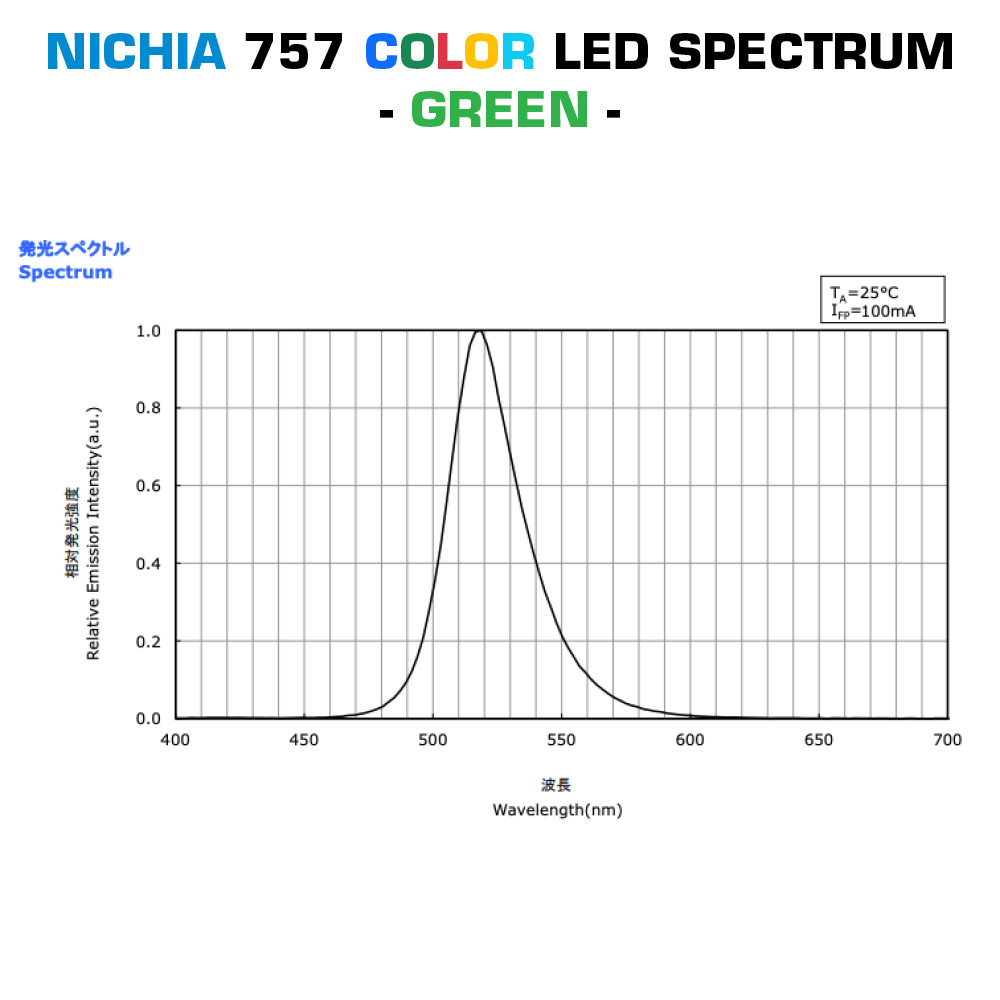

• VERDE: 515 nm pico**

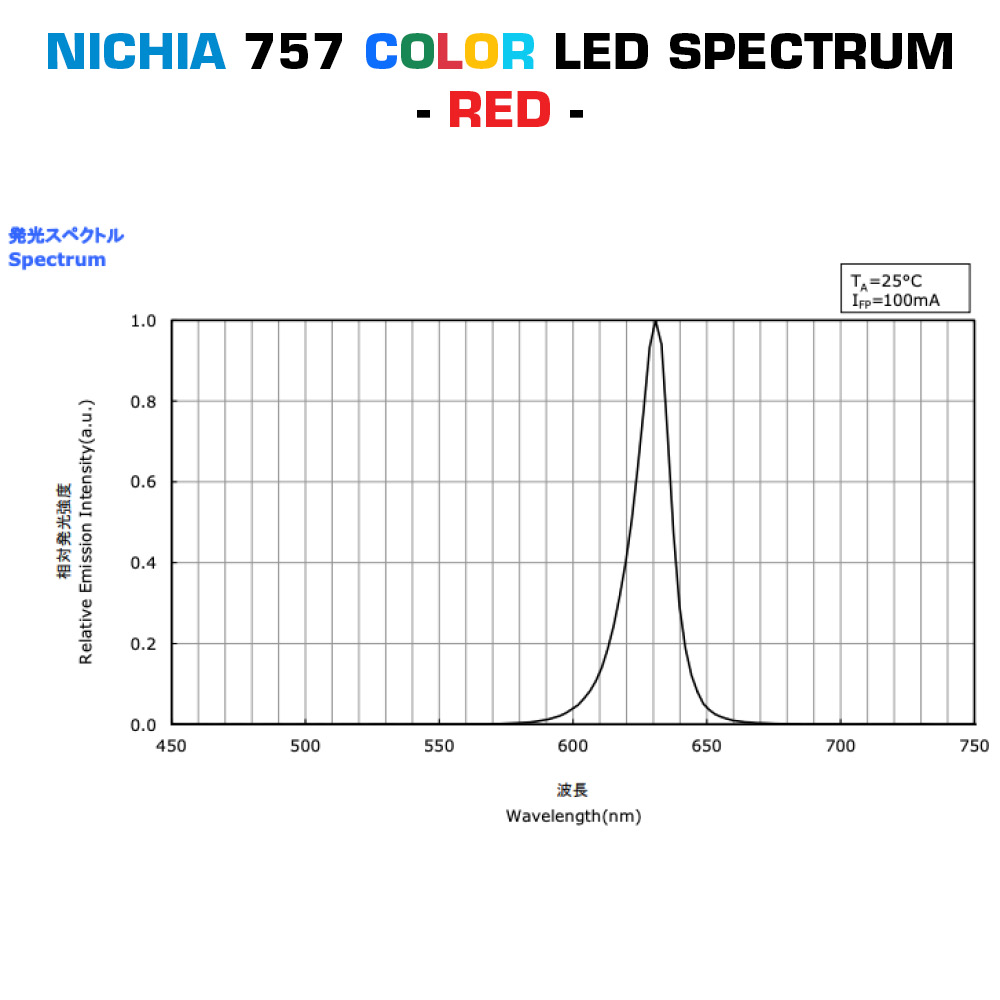

• ROJO 635nm pico**

**Ver espectro de LED Nichia.

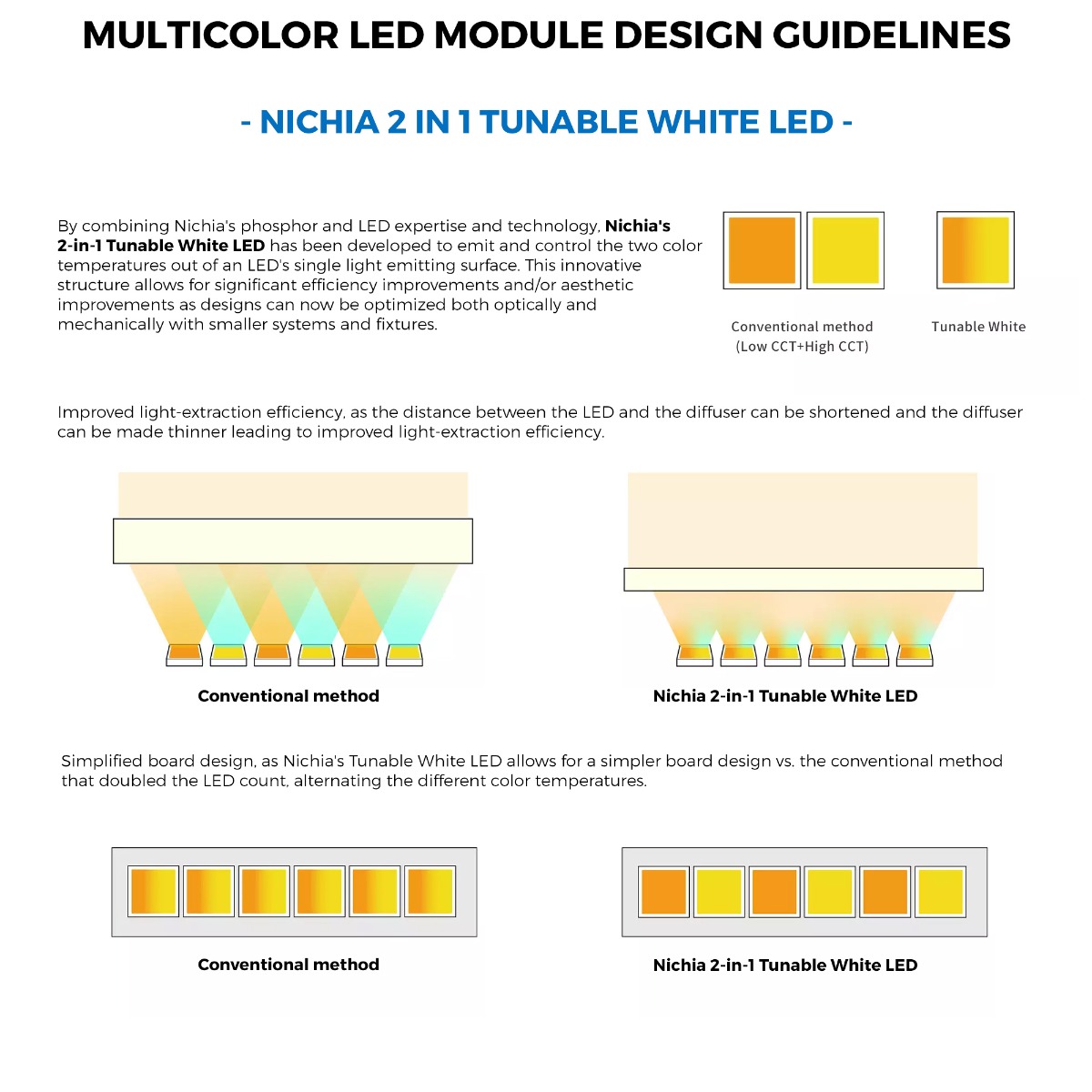

4) NF2W757G-MT (Blanco sintonizable): LED blanco sintonizable 2 en 1 de Nichia, desarrollado para emitir y controlar las dos temperaturas de color a partir de una única superficie emisora de luz de un LED. Con CRI80 o 90

La ficha técnica especificará el número de pieza del LED.

5) LEDs Osram RGB 3:1 + Nichia TW 2:1, para el espectro completo de color y blanco con CRI80 ó 90.

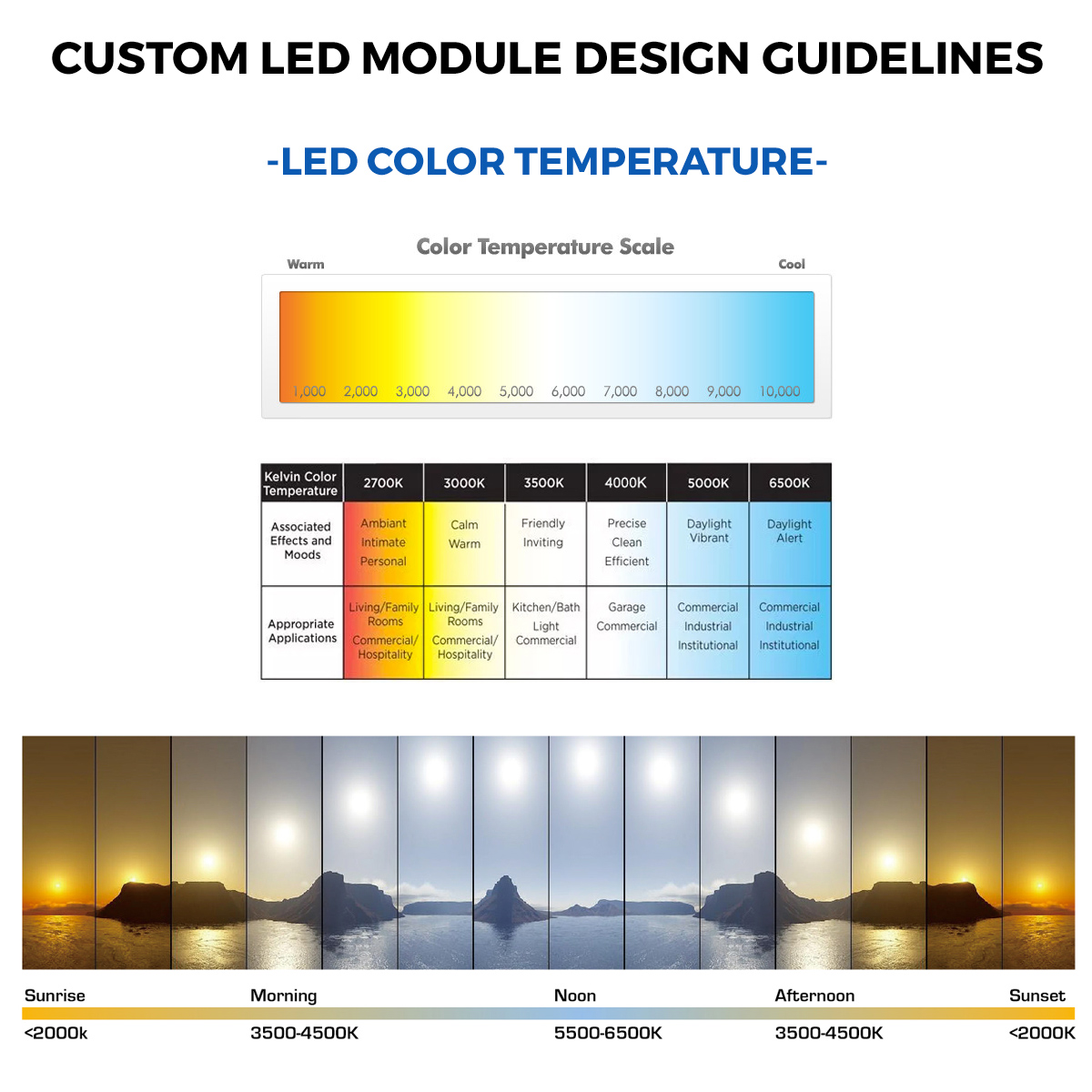

Paso 6: Temperatura de color del LED blanco

Las diferentes temperaturas de color crean diferentes efectos visuales y son apropiadas para diferentes entornos. La temperatura de color se mide en Kelvin (K) en una escala de "cálido" a "frío": Cuanto más "cálida" sea la luz, menor será el número de Kelvin. Cuanto más "fría" sea la luz, mayor será el número de Kelvin. Puedes leer más sobre la temperatura de color recomendada para un proyecto en nuestro blog.

Existen varias opciones de temperatura de color para el blanco cálido, neutro o frío.

Paso 7: CRI del LED blanco y tipo especial

El componente de luz blanca del módulo, con LEDs de chip único, se puede construir con:

1) La última generación de Nichia blanco 757 LED de la serie, el líder de la industria 3030 LED de potencia media. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.

Haga clic aquí para ver la gama actual de Nichia.

Los tipos especiales de LED Nichia 757 incluyen:

• Optisolis 757 y CRI99: LED con un espectro cercano a la luz natural, CRI99, R9 mínimo 85
• Serie H6 757 & CRI90: LEDs que consiguen una calidad de color mejor que los LEDs tradicionales (Ra≥90, R9≥50, R15≥85) manteniendo una eficacia mejor que los LEDs Ra≥80.
• Serie Vitasolis 757 y CRI80: Los LEDs Vitasolis emiten un color blanco natural con un alto contenido de energía azul-verde que se ha demostrado que estimula el despertar y favorece una vida vibrante.

*No todas las temperaturas de color están disponibles para cada tipo de LED o CRI. La hoja de datos especificará el número de pieza del LED Nichia.

2) La opción de espectro completo, CRI95+ LED SunLike 3030 de Seoul Semiconductor.

Paso 8: Cantidad de LED por módulo para cada color (unidades)

La cantidad de LED por módulo para cada color (piezas). El módulo tendrá el mismo número de LEDs para todos los colores/canales. Por ejemplo, para las opciones de Cantidad de LED por módulo para cada color = 60 y Tipo de módulo LED = Dynasolis, el módulo tendrá 60 + 60 = 120 LED en total.

Recomendamos que el número total de LEDs que se utilizarán para construir su módulo personalizado sea lo más cercano posible a un múltiplo de 5000 para cada color.

Paso 9: Material y calidad de la PCB del módulo LED

El módulo LED puede tener una PCB FR-4, la elección para la mayoría de los diseños de módulos LED.

Existen 3 niveles de calidad:

• PCBFR4 económico: 1 capa de PCB, 1 mm de grosor de material de PCB, 1 oz de grosor de cobre de PCB
• Best Value PCB FR4: 2 capas de PCB, 1,6 mm de espesor de material de PCB, 1 oz de espesor de cobre de PCB
• Premium PCBFR4: 2 capas de PCB, 1,6 mm de grosor de material de PCB, 1,6 oz de grosor de cobre de PCB

PCB tiene las siguientes características estándar: Máscara de soldadura blanca, serigrafía negra. Acabado superficial sin plomo HAL. Distancia mínima entre trazas: 0,2 mm. Tamaño mínimo de los orificios: 0,3 mm. Separación mínima entre componentes: 0,5 mm. Separación mínima entre bordes: 0,5 mm

Paso 10: Tensión de alimentación del módulo LED (V)

Para alimentar un módulo LED se necesita una fuente de alimentación externa que garantice que recibe la corriente y la tensión recomendadas. Sin ella, la corriente en los LED aumentará exponencialmente con la tensión aplicada, ya que un pequeño cambio en la tensión conduce a un gran cambio en la corriente, hasta que se alcanza la corriente máxima y el módulo se quema.

La fuente de alimentación externa puede ser una fuente de tensión constante de 12/24/48VDC o un driver LED de corriente constante de 175-1400mA.

• Fuente de alimentación de tensión constante 12/24/48VDC

Puede elegir que el módulo LED se construya con un modo de regulación de corriente para que pueda funcionar con transformadores de tensión constante para 12VDC, 24VDC o 48VDC. Para ello, los LEDs se colocarán en serie, con el componente de regulación de corriente después de cada grupo:

• 12VDC (3 LEDs en serie + componente de regulación de corriente)
• 24VDC (7 LEDs en serie + componente de regulación de corriente)
• 48VDC (15 LEDs en serie + componente de regulación de corriente)

El componente de regulación de corriente puede ser una simple resistencia para el modo Best Value o un regulador lineal para el modo Premium. Este último se recomienda para conseguir la máxima vida útil del módulo de LEDs.

Para cualquiera de las opciones anteriores, el número total de LEDs en el módulo tiene que ser divisible por el número de LEDs en serie. Por ejemplo, para 24VDC puede tener un módulo LED de 500mm con 35 LEDs pero no con 30 LEDs. Si no es así, ajustaremos su pedido.

• Driver LED de corriente constante de 175-1400mA.

El módulo LED puede construirse para funcionar con un valor de corriente constante estándar, con opciones en el rango de 175mA a 1400mA. Usted puede elegir uno de los valores recomendados, ya que hay muchas opciones de controladores disponibles para estos. Alternativamente, puede dejar a nuestra recomendación.

El componente de Regulación de Corriente puede ser una simple resistencia para el Modo Best Value o un regulador lineal para el Modo Premium. Este último se recomienda para conseguir la máxima vida útil del módulo de LEDs.

En todos los casos, también le recomendaremos y podremos suministrar los drivers o transformadores LED para su proyecto.

Para un proyecto con grandes cantidades de módulos LED / tiras conectadas en largas filas, un diseño de circuito de tensión constante de 24VDC es la mejor solución. Para proyectos que requieren transformadores individuales para filas cortas de módulos LED, el diseño de corriente constante es la mejor opción, cuanto más cortas sean las filas. En general, para 2 metros o menos por transformador, un diseño LED de corriente constante es la mejor opción.

Paso 11: Tipo de conexión eléctrica

• Almohadillas de Soldadura: el módulo LED tendrá 2 pares de Almohadillas de Soldadura en cada extremo, para + / - ... - conexión. Para los módulos LED con unidad de corte, los 2 pares estarán presentes en cada extremo de la unidad de corte.
• Conexión de superficie: el módulo LED tendrá 2 pares de conectores enchufables en cada extremo, para conexión + / - ... - conexión. Para los módulos LED con unidad de corte, los otros puntos de conexión serán almohadillas de soldadura. Los conectores Plug-in permiten conectar el cable con 18AWG...26AWG sin utilizar un soldador.
• Conexión de cables: El módulo LED se puede construir con un cable +/- ...- en uno o ambos extremos, con la longitud que usted especifique. Recomendamos un máximo de 50 cm/19,6" para evitar caídas de tensión.

El módulo LED multicolor tendrá circuitos eléctricos para cada canal, siendo el positivo compartido y el negativo individual para cada canal.

Paso 13: Alcance de la entrega

El proceso de pedido y el pago en línea pueden realizarse por la cantidad total del pedido (unidades) o por el dibujo, el diseño o las muestras. En función de su elección, el alcance de la entrega y el pago serán los siguientes:

• Cantidaddel pedido (unidades): la cantidad completa introducida en el paso 1, incluidos el dibujo, el diseño y las muestras.
• Sólo diseño y muestras: Dibujo, diseño y 5 muestras de un máximo de 50 cm cada una, para el Flexible tira LED con las especificaciones del pedido.
• Sólo dibujo: El dibujo del tiras LED, incluyendo:

- Dibujo dimensional, con posición de los LEDs, pads de soldadura, componentes de regulación de corriente, información impresa de la PCB.

- Resumen de las características principales (datos técnicos de la unidad de corte), incluyendo: dimensiones, modo de funcionamiento, voltaje, corriente, potencia, temperatura de color, flujo luminoso, eficiencia, CRI, tipo de LED.

- Información sobre la PCB: material base, capas, cobre.

Paso 14: Opciones avanzadas

Si ya tiene el diseño detallado de su módulo LED o tiene requisitos especiales, le recomendamos que rellene los datos pertinentes en la sección OPCIONES AVANZADAS. Rellene sólo los campos que sean relevantes para usted. También puede facilitarnos esta información por correo electrónico, en la fase de validación del diseño.

• Su número de pieza: Podemos imprimir el número de pieza que nos indique en la placa de circuito impreso de tira LED, con un máximo de 10 caracteres. Se imprimirá además de la información exigida por la legislación de la Unión Europea: fabricante, número de pieza del fabricante, información técnica pertinente (como tensión, corriente, temperatura de color, flujo luminoso, TC), logotipo CE, ROSH, Recycling.
• Unidad de corte: Podemos fabricar su módulo o tira LED con la opción de cortarlo a medida, pero sólo en los puntos designados de la tira. La distancia, se conoce como unidad de corte. Si la opción deseada no es posible debido a limitaciones técnicas (como el número de LED en serie / paralelo), le informaremos en la fase de diseño.
• Paso de los LED: distancia entre el punto central de cada LED en mm.
• Cuántos LED por fila: para módulos LED con más de una fila.
• Paso defila de LED: para módulos LED con más de una fila, el paso de fila de LED es la distancia entre el punto central de cada fila de LED, en mm.
• Longitud máxima de la fila de módulos LED (m): Muchos proyectos requieren que varios módulos/tiras LED se alimenten juntos en una línea. Esta información puede ayudar a diseñar correctamente la placa de circuito impreso del módulo LED.

Las opciones avanzadas no deben cambiar las características del módulo LED y/o el valor del pedido.

OPCIONAL: Subir archivos (después de realizar el pedido):

Subir archivos: Si tiene requisitos de diseño específicos para el módulo o tira LED personalizada, que no cambien las características del módulo LED, puede subirlos desde la sección de subir archivos o desde la página en este enlace. Los archivos aceptados son PDF, Gerber, archivo PCB. Aceptamos formato Zip, Rar, máximo 10MB para todos los archivos. ¡Sólo suba estos archivos después de completar su pedido! Su número de pedido y dirección de correo electrónico son obligatorios.
