Módulo LED Configurable Nichia BackMatrix-49-RGBW de 4 canales, RGBW, TW, Dynasolis, 28x28cm, Made in Germany, 24V
Utilice este formulario especializado para solicitar su módulo LED multicolor de 4 canales BackMatrix-49 personalizado.
- Más detalles a continuación
- Se aplican los términos y condiciones
- Información con * es obligatoria.
Construya su propio módulo LED Nichia BackMatrix-49 multicolor de 4 canales
- BackMatrix-49 está equipado con 196 LEDs Nichia 757 Mid-Power de Japón, con el mayor rendimiento del mercado
- Módulo LED de 280x280mm con sistema de conexión plug & play
- Configuración de 4 canales, con 49 LEDs por canal

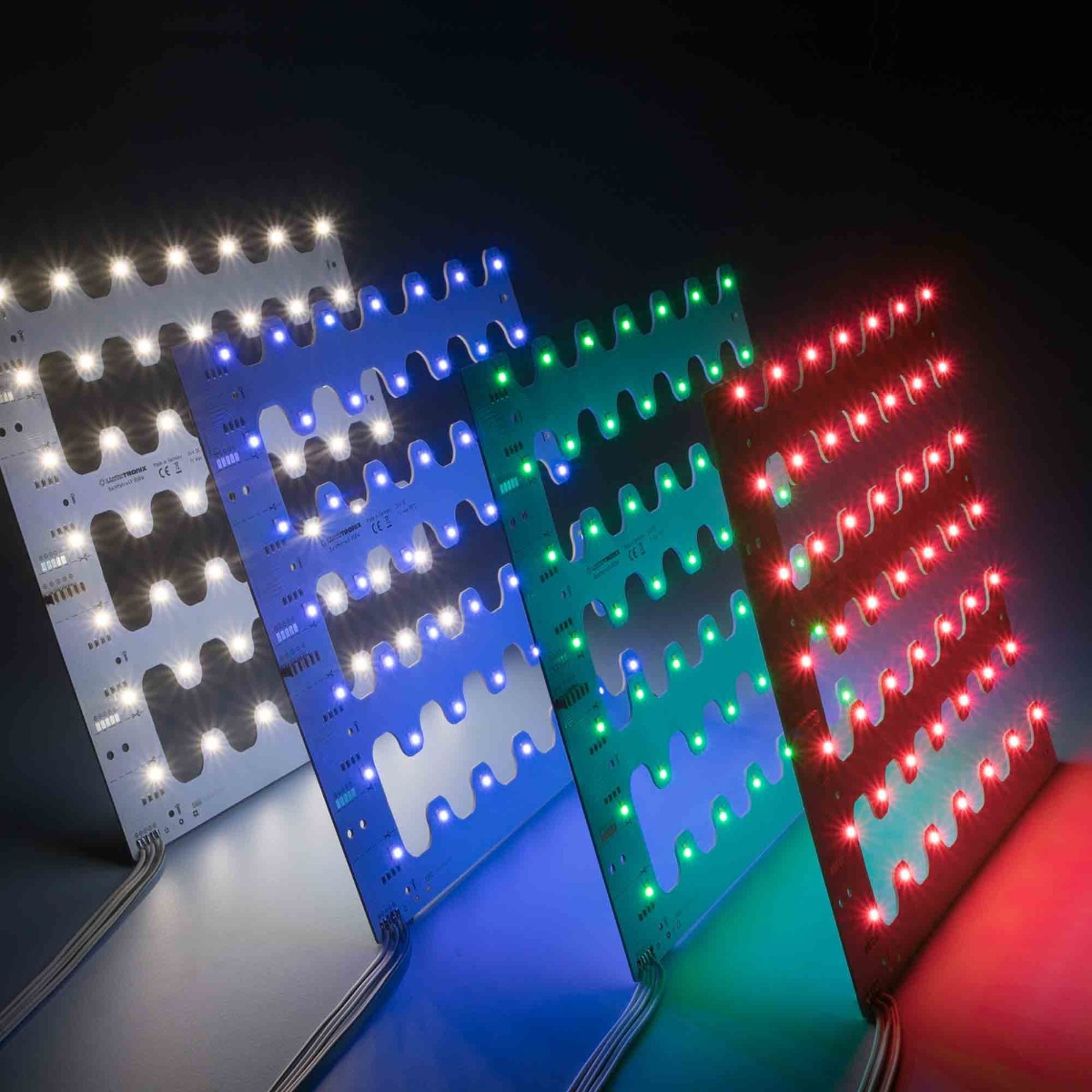

- Opciones de LED de color: Azul (Dynasolis), Azul, Azul-Verde, Verde, Amarillo, Rojo
- Opciones de CRI de LED blancos: 70, 80, 90, 99
- Opciones de temperatura de color: 1800K a 7800K
- Opciones de tecnología Nichia especial: Optisolis, Vitasolis, H6, HPS, Horticultura (a 5000K)
- Puede dividirse en 4 segmentos
- Tensión constante de 24VDC
Construya su propio BackMatrix-49 Módulo LED multicolor Plug & Play de 4 canales (hasta 20000lm/m²)
El BackMatrix-49 es un módulo LED cuadrado de 4 canales con 49 grupos de 4 LED, que se puede personalizar para satisfacer una amplia gama de aplicaciones de iluminación dinámica, incluyendo, RGBW, RGB, Tunable White, Two Color, Circadian y más.
El módulo LED utiliza la última generación de la serie 757 LED de Nichia, los LED de potencia media 3030 líderes del sector. La serie 757 White LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w), fiabilidad (hasta 100.000h de vida útil L70) y cuenta con tecnologías especiales como Optisolis de espectro completo, Vitasolis, H6, HPS, Horticultura. Los LED Nichia 757 de color incluyen azul (para Dynasolis), azul, verde, rojo y amarillo. Para horticultura está disponible el LED Nichia 757 especial 5000K.
El módulo LED está diseñado para aplicaciones de retroiluminación de grandes áreas y utiliza conectores plug & play para una instalación sin soldaduras. El diseño de 24VDC permite que muchos módulos reciban alimentación de una fuente de alimentación de voltaje constante emparejada con un regulador de 4 canales. La alta densidad de LEDs hace que no haya puntos de luz y que el flujo luminoso sea muy alto, de hasta 20000 lm/m² para un canal en blanco 4000K CRI80. Para una mayor flexibilidad de instalación, el módulo LED puede dividirse en 4 segmentos lineales.
Estas características lo convierten en la opción ideal para aplicaciones de retroiluminación brillante de edificios, como techos luminosos, construcción de ferias, retroiluminación de vallas publicitarias, carteles publicitarios y cajas de luz.
Fabricado en Alemania, con una vida útil de más de 100.000 horas, el módulo LED BackMatrix es un producto fiable y profesional para un uso a largo plazo.
Soluciones LED personalizadas: Excelencia en iluminación a medida
No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades específicas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.
Comience su proyecto LED personalizado
¿Está preparado para hacer realidad su visión con el módulo LED perfecto? Haga su pedido ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.
Explicación del proceso de pedido del módulo LED BackMatrix-49 personalizado y detalles técnicos:
Construya su propio módulo LED Nichia BackMatrix-49, fabricado en Alemania, con la serie LED Nichia 757.
Paso 1: Cantidad del pedido (pcs)
¿Cuántos módulos necesita? Aunque no hay MOQ, se recomienda al menos 102 piezas.
Paso 2: COLOR del LED para cada canal
Para cada uno de los cuatro canales, se puede seleccionar el color del LED. En función de la elección, aparecerán más opciones.
Paso 2: COLOR DEL LED Nichia 757 para cada canal ( opcional, depende de la elección)
Para la selección del LED de color, el módulo se puede construir con la última generación Nichia 757 COLOR LED de la serie, el líder de la industria 3030 LED de potencia media. Sólo hay un tipo de LED de color para cada opción.
Haga clic aquí para ver la gama actual de LEDs de color Nichia.
Los LEDs de color Nichia 757 incluyen:

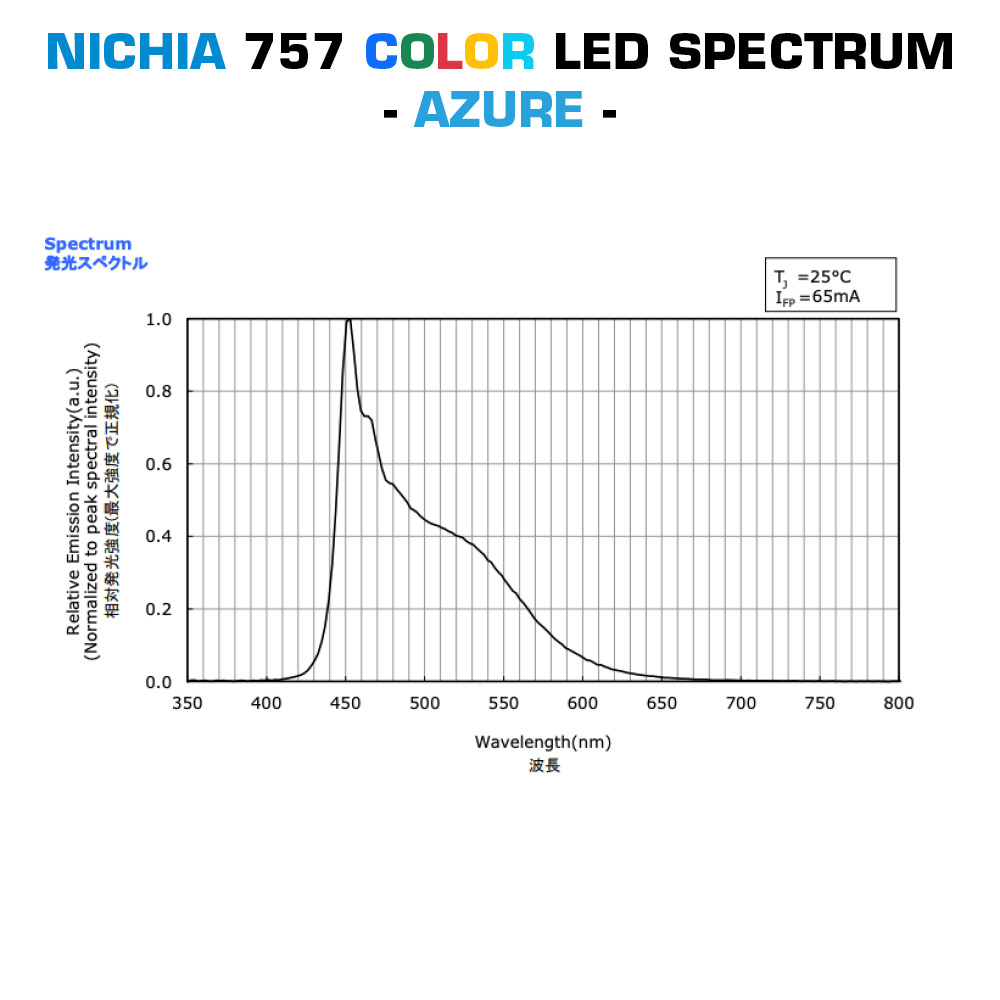

- AZURE: LEDs enfocados a 460nm*. Componente para Dynasolis. Elija un LED blanco cálido para el segundo canal para obtener un efecto completo.

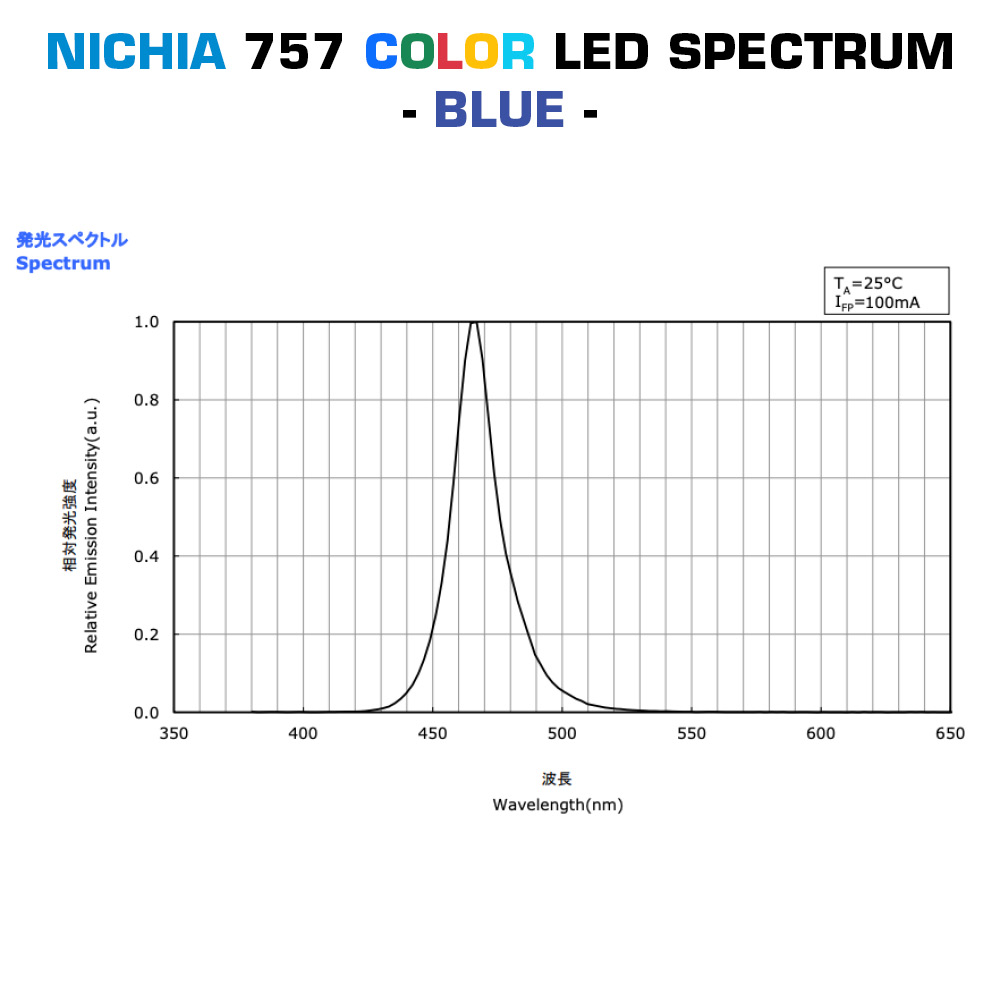

- AZUL: 465nm pico*.

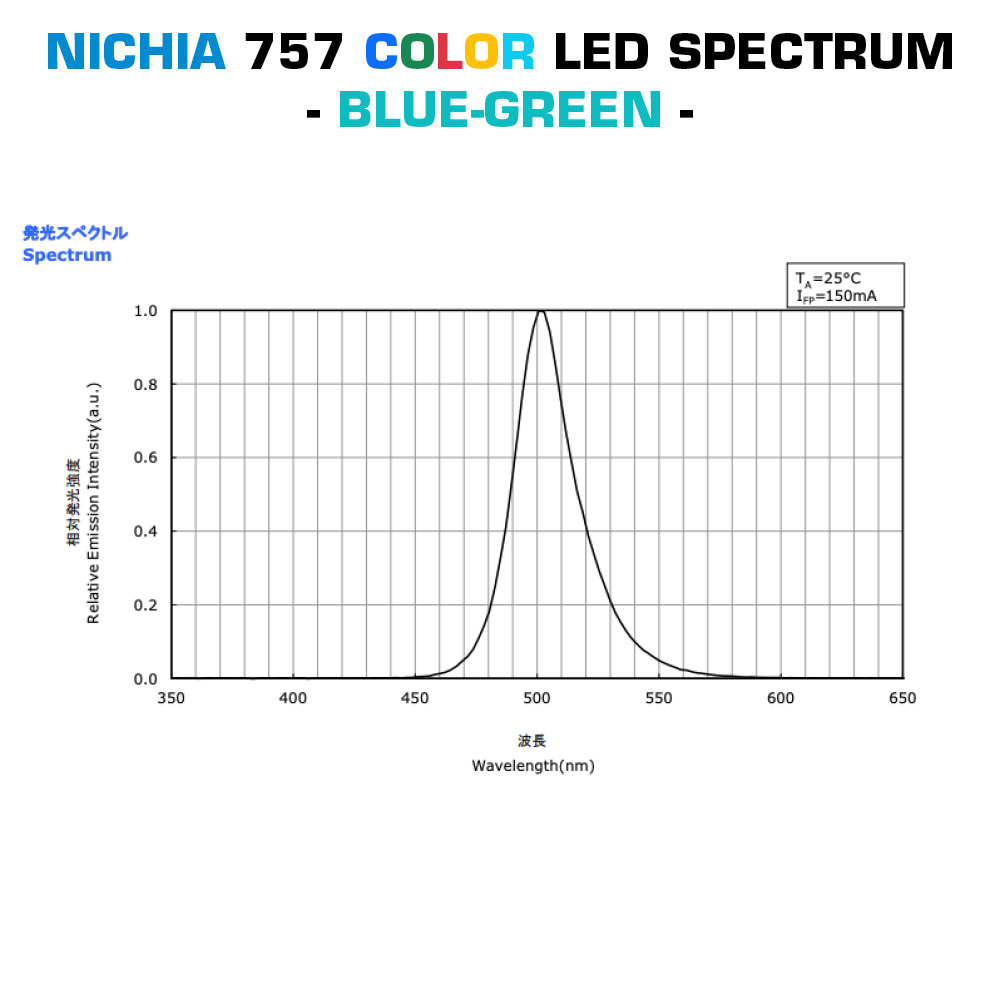

- AZUL-VERDE: 505 nm pico*.

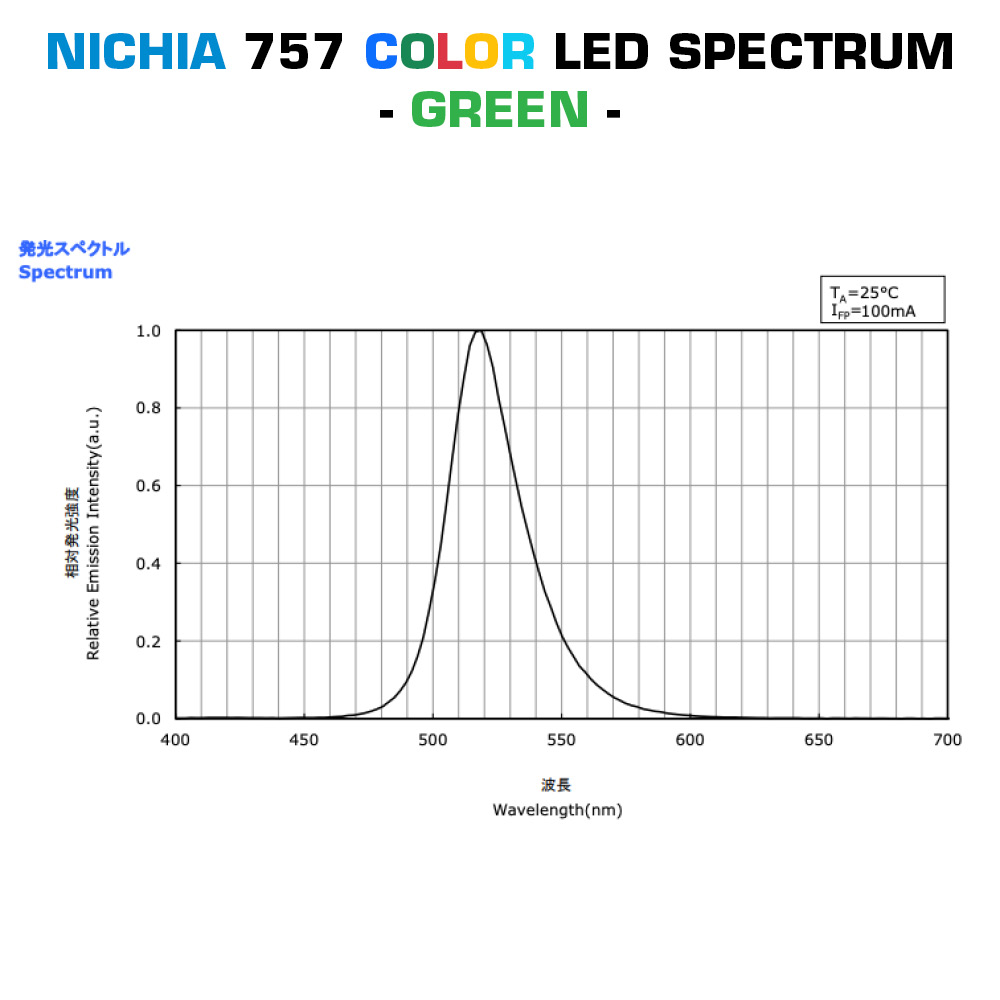

- VERDE: 515 nm pico*.

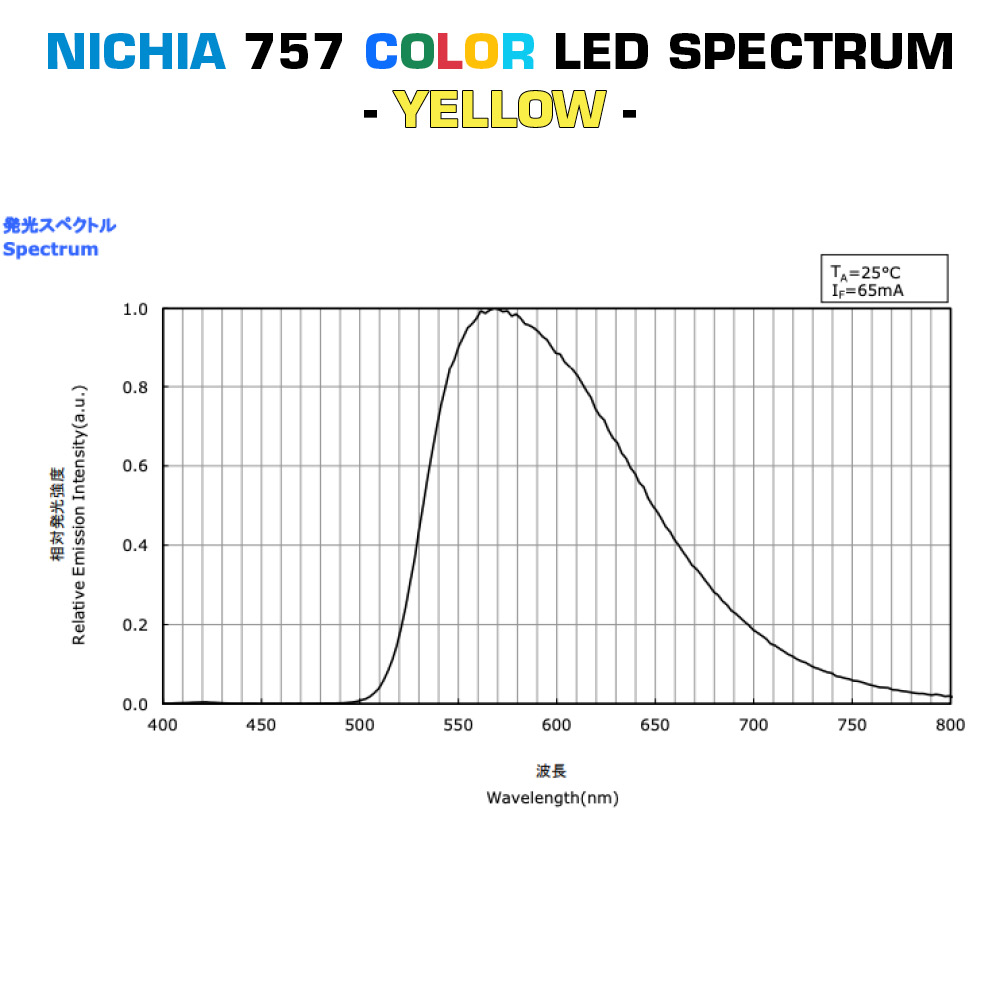

- AMARILLO: 570 nm pico*.

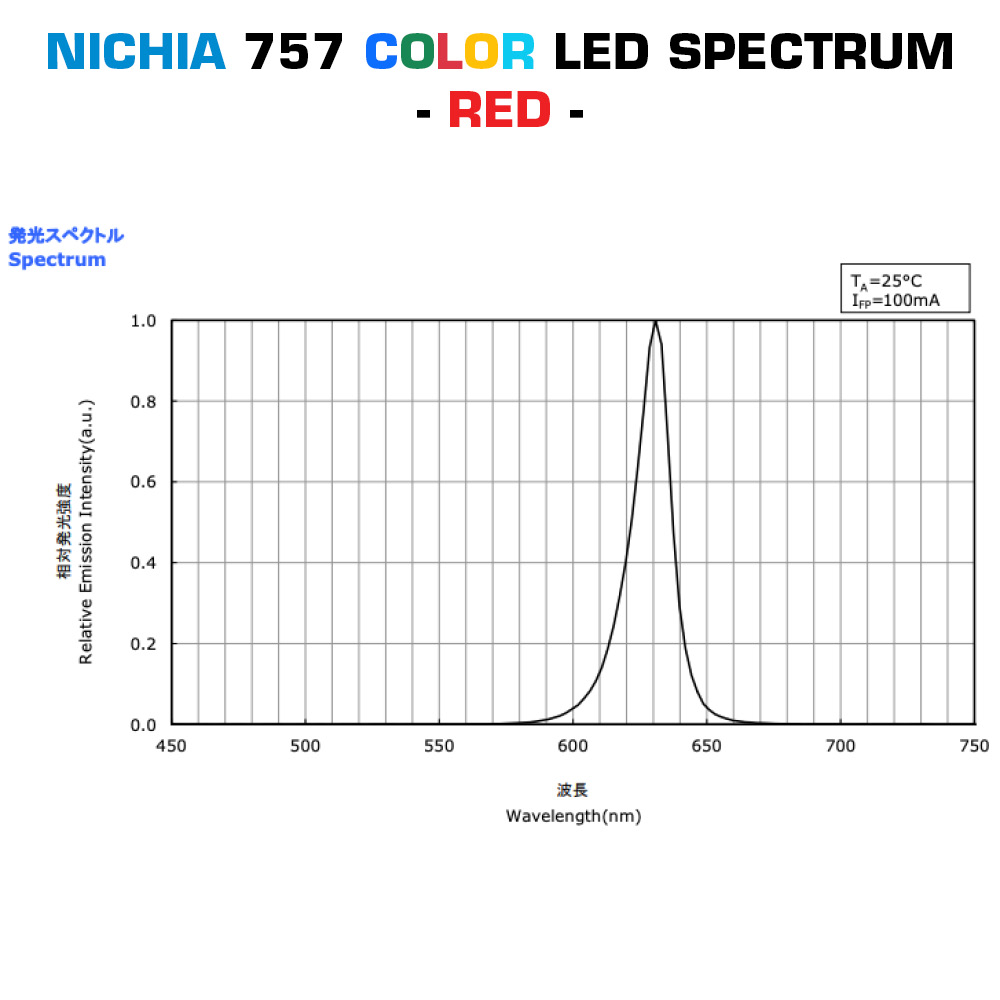

- ROJO 635nm pico*
*Véase el espectro de los LED Nichia.
La hoja de datos especificará el número de pieza del LED Nichia.

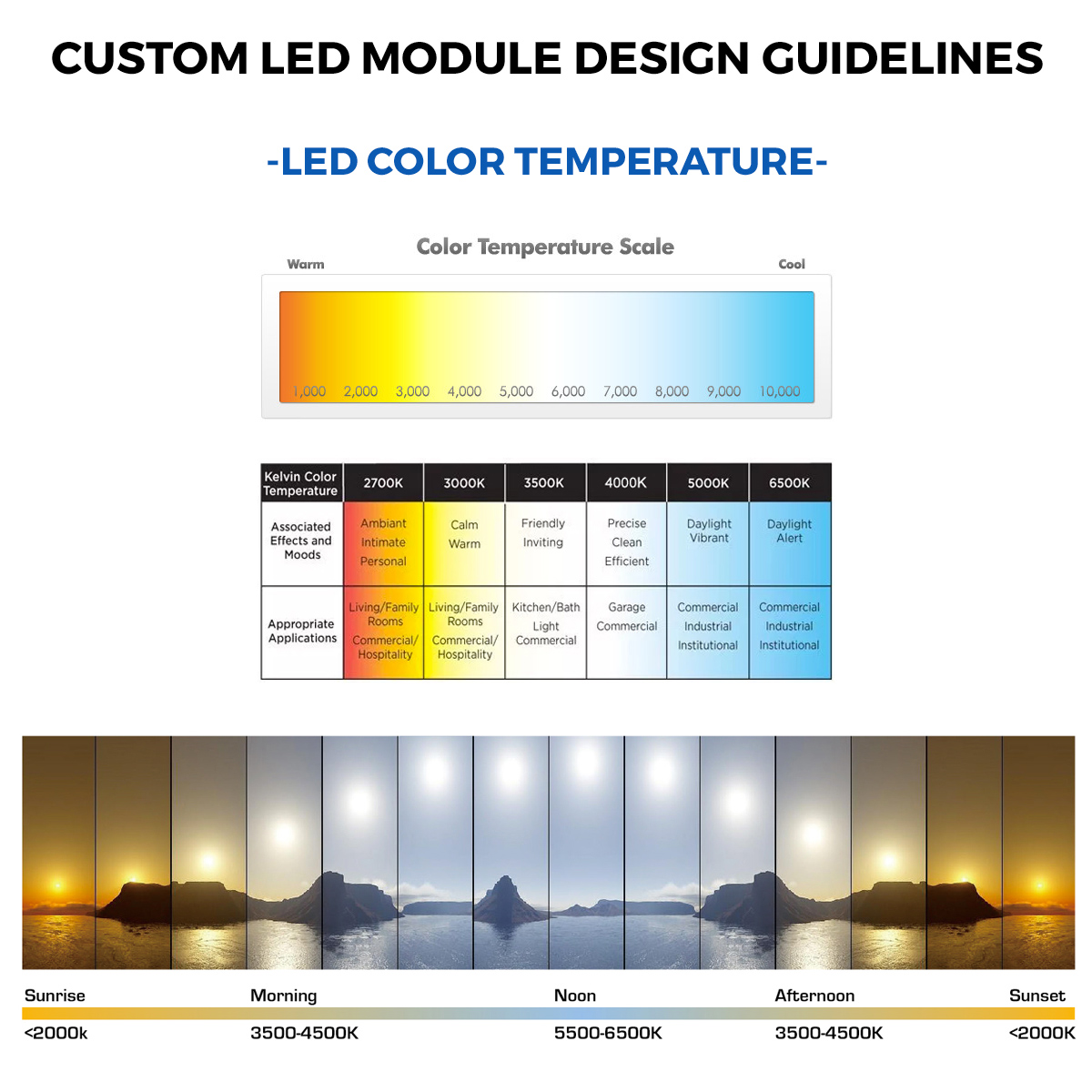

Paso 3: Temperatura de color del LED blanco para cada canal (opcional, depende de la elección)
El módulo puede tener LEDs blancos para uno, dos, tres, cuatro canales, o ninguno. Diferentes temperaturas de color crean diferentes efectos visuales y son apropiados para diferentes entornos. La temperatura de color se mide en Kelvin (K) en una escala de "cálido" a "frío": Cuanto más "cálida" es la luz, menor es el número de Kelvin. Cuanto más "fría" sea la luz, mayor será el número de Kelvin. Puedes leer más sobre la temperatura de color recomendada para un proyecto en nuestro blog.
Paso 4: CRI de los LED Nichia 757 y tipo especial para cada canal ( opcional, depende de la elección)
El (los) canal(es) blanco(s) de la tira utilizará(n) la serie de LEDs Nichia 757 White de última generación, los LEDs 3030 Mid-power líderes del sector. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y la mayor fiabilidad (hasta 100.000 horas de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.
Haga clic aquí para ver la gama actual de Nichia.
Los tipos especiales de LED Nichia 757 incluyen:
- Optisolis 757 y CRI99: LEDs con un espectro cercano a la luz natural, CRI99, R9 mínimo 85
- Serie H6 757 & CRI90: LEDs que consiguen una calidad de color mejor que los LEDs tradicionales (Ra≥90, R9≥50, R15≥85) manteniendo una eficacia mejor que los LEDs Ra≥80.
- Serie Vitasolis 757 y CRI80: Los LEDs Vitasolis emiten un color blanco natural con un alto contenido de energía azul-verde que se ha demostrado que estimula el despertar y favorece una vida vibrante.
- Serie HPS 757 & CRI70: LED que reproduce auténticamente el color de emisión de las lámparas de sodio de alta presión (HPS), que se utilizan con mayor frecuencia para la iluminación de carreteras y el alumbrado exterior en todo el mundo.
- Rs060 Hortisolis: un LED de 5000K que incorpora toda la luz necesaria para el crecimiento de las plantas en un solo paquete mediante la elaboración de una combinación de fósforos, lo que permite aumentar la eficiencia de producción por superficie de la granja artificial.
No todas las temperaturas de color están disponibles para cada tipo de LED o CRI. La ficha técnica especificará el número de pieza del LED Nichia.
Paso 6: Alcance de la entrega
El proceso de pedido y el pago en línea pueden realizarse por la cantidad total del pedido (unidades) o por el dibujo, el diseño o las muestras. En función de su elección, el alcance de la entrega y el pago serán los siguientes:
- Cantidaddel pedido (unidades): la cantidad completa introducida en el paso 1, incluidos el dibujo, el diseño y las muestras.
- Sólo diseño y muestras: Diseño, hoja de datos y 5 muestras del módulo/tira LED con las especificaciones del pedido.
La hoja de datos incluirá
- Dibujo dimensional, con posición de los LEDs, pads de soldadura, componentes de regulación de corriente, información impresa en la PCB.
- Resumen de las características principales (datos técnicos de la unidad de corte), incluyendo dimensiones, modo de funcionamiento, tensión, corriente, potencia, temperatura de color, flujo luminoso, eficiencia, CRI, tipo de LED.
- Información sobre la placa de circuito impreso: material base, capas, cobre.
Especificaciones técnicas de BackMatrix:

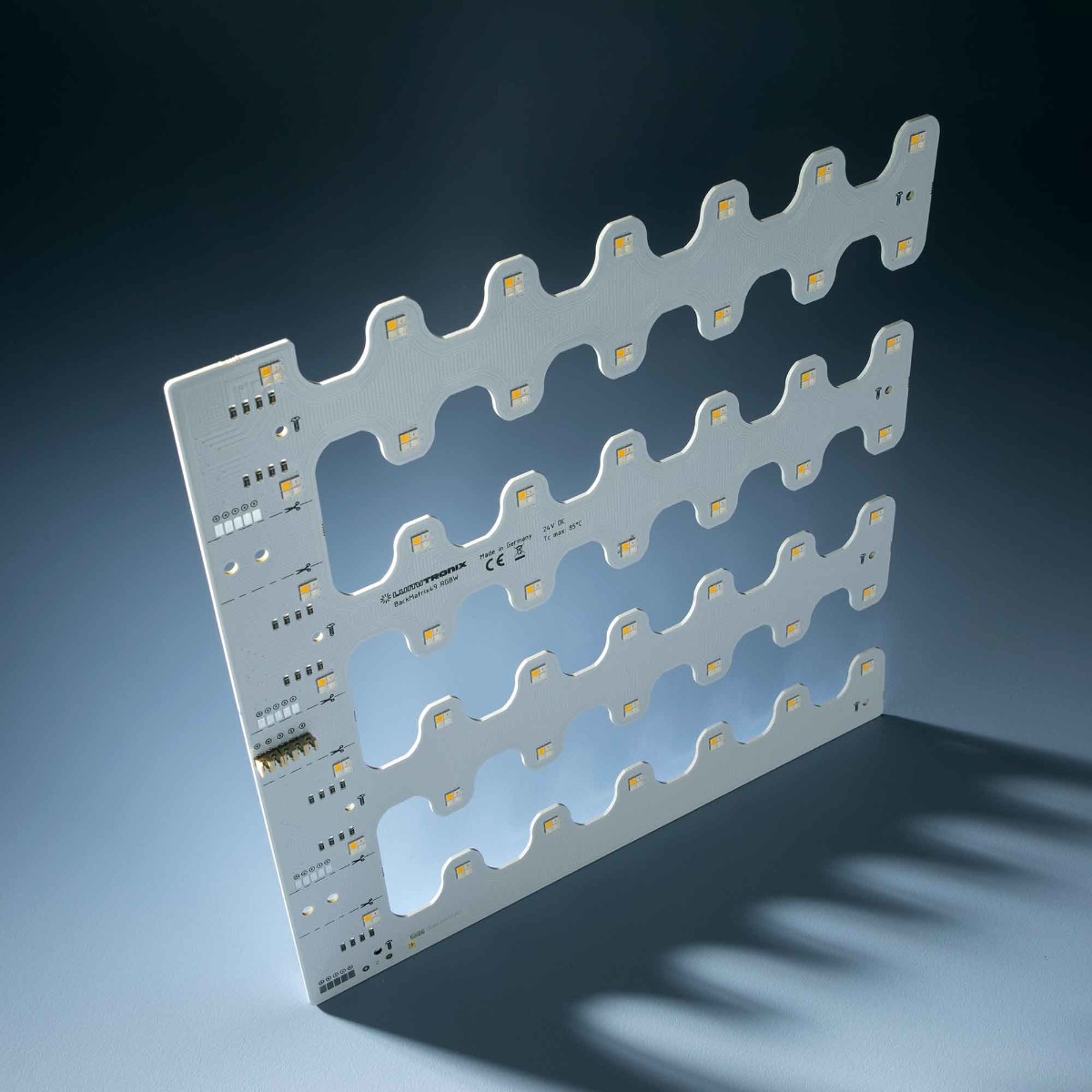

- 196 LED Nichia 757 por módulo, en 49 grupos.

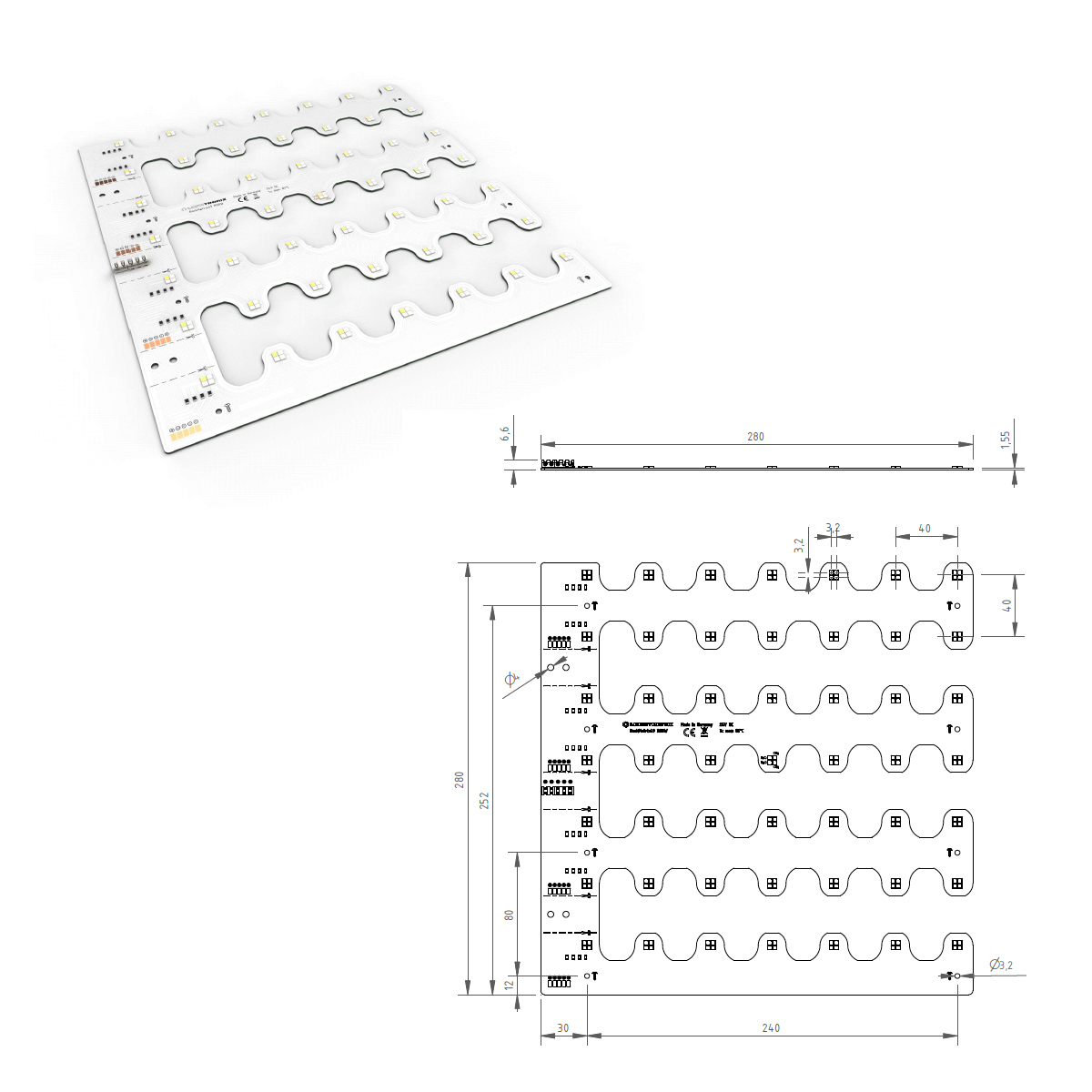

- Dimensiones (AnxAlxPr): 280 x 280 x 6,6 mm

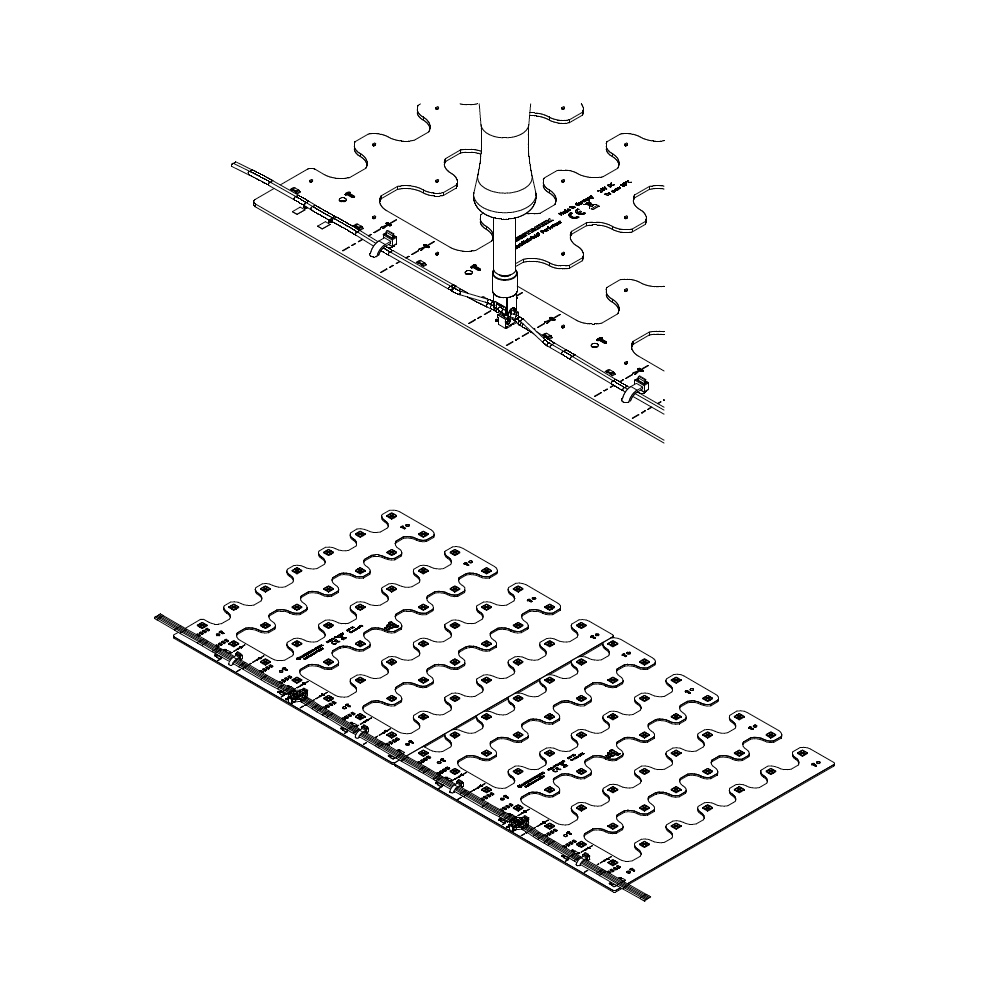

- Sistema de conexión Plug & Play, para calibre de cable: 18AWG - 26 AWG / 0,13mm² - 0,8mm².
- Tensión constante de 24VDC con control de 4 canales, con + común
- Alta luminosidad, hasta 20000lm por metro cuadrado para CRI80 a 5000K
- 100.000h de vida útil
- Opciones de LED de color: Azul (Dynasolis), Azul, Azul-Verde, Verde, Amarillo, Rojo
- Opciones de LED blancos CRI: 70, 80, 90, 99
- Opciones de temperatura de color: 1800K a 7800K
- Opciones de tecnología Nichia especial: Optisolis, Vitasolis, H6, HPS, Horticultura (a 5000K), Dynasolis (azul+blanco cálido)
- Potencia nominal de hasta 10 W por canal
- Optimizada para aplicaciones de oficina, industriales o comerciales
- Fácil de instalar
- 5 años de garantía
- Elipse MacAdam de 3 pasos
- Regulable
- Fabricado en Alemania
- LED fabricados en Japón
- CE, ROSH, REACH
Aplicaciones de los módulos LED BackMatrix
- Techos luminosos
- Construcción de ferias
- Retroiluminación de vallas, carteles publicitarios y cajas de luz
| SKU | backmatrix_49_rgbw |
|---|---|
| Flujo luminoso por metro | 8000 |
| Regulable | Blanco sintonizable, Si, Color ajustable |
| Angulo de vision | 120° |
| Garantia (meses) | 60 |
| Gama de productos | LumiBarTW |
| Tipo de tira | Rigido |
| Diimensiones | 280x20x4.57 |
| Dimensiones: Longitud (cm) | 28 |
| Dimensiones: Ancho (mm) | 20 |
| Dimensiones: Altura (mm) | 4.57 |
| Fabricante | Lumistrips |
| Tensión directa (V) | 24 |
Condiciones de pedido de módulos LED personalizados
Una vez confirmado su pedido, fabricaremos la tira o módulo LED personalizado en nuestra fábrica de Alemania, basándonos en las especificaciones que nos haya facilitado. El pago es necesario para la confirmación del pedido. Los pedidos que se hayan pagado correctamente en línea se considerarán confirmados.
Así es como se ve el calendario una vez que confirmamos su pedido:
- Validación del diseño: comprobaremos los detalles de su pedido y la información adicional suministrada (archivo cargado), en un plazo de 5 días laborables.
- Borrador del diseño: Verá el primer dibujo de su tira o módulo LED personalizado en un plazo de 2 semanas.
- Hoja de datos: Después de que el dibujo obtenga su aprobación, crearemos para usted la hoja de datos de la tira LED personalizada, en un plazo de 2-4 semanas.
- Muestras: Usted puede solicitar recibir muestras, cuando usted ordene o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo total de entrega de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud.
- Producción en serie: Una vez que apruebe la hoja de datos y/o las muestras, iniciaremos la producción completa, que tardará entre 6 y 10 semanas.
Con nosotros, su inversión en tecnología LED personalizada es transparente, con pasos claros y plazos predecibles.
Cambios, cancelaciones, reembolsos y devoluciones de pedidos personalizados:
1. Durante el proceso de borrador de diseño se pueden realizar cambios en las especificaciones del módulo. Estos cambios pueden deberse a datos incorrectos suministrados al sistema de pedidos en línea, como especificaciones técnicas imposibles de producir o datos erróneos.
En los módulos LED con dimensiones personalizadas, el separador decimal es el punto (.)
Los cambios que conlleven costes adicionales darán lugar al recálculo del valor del pedido.
2. El pedido de módulos LED personalizados puede cancelarse
- En un plazo de 5 días laborables con un cargo de cancelación del 5%.
- Tras recibir el borrador del diseño, con un recargo del 15%.
- Después de recibir la hoja de datos, con una penalización del 25%.
- Después de recibir las muestras, con una tasa de cancelación del 25% + el coste de las muestras.
Una vez aprobadas la hoja de datos y/o las muestras e iniciada la producción en serie, el pedido no podrá cancelarse. Los productos LED hechos a medida no pueden devolverse. Nos reservamos el derecho de cancelar pedidos en cualquier momento, hasta el momento de la entrega. Los pedidos cancelados por decisión nuestra serán reembolsados en su totalidad. No seremos responsables de los costes o daños asociados causados por la cancelación del pedido o los retrasos en la entrega.
Garantía de los módulos LED personalizados:
Ofrecemos una garantía de 5 años para todos los módulos LED personalizados, basada en nuestros términos de garantía estándar.
La temperatura de funcionamiento es un factor crucial en la vida útil de los módulos LED. La temperatura máxima de funcionamiento (TC) se especificará en la fase de diseño y se indicará en el producto y en la hoja de datos. Es importante que utilice la gestión térmica para evitar que se supere el valor máximo. Si no es posible, debe informarnos durante la fase de diseño.
Métodos y costes de envío:
También aceptamos envíos a través de su cuenta express con DHL, TNT, UPS o FedEx. Después de recibir su pedido, póngase en contacto con nosotros por correo electrónico con esta elección.
En el caso de paquetes voluminosos con productos LED y accesorios personalizados, es posible que los gastos de envío estándar añadidos a través del proceso de pedido en línea no cubran totalmente la entrega segura y puntual de su pedido. Si descubrimos, antes de enviar su pedido, que los gastos de envío son superiores a los ya pagados o a los que podemos cubrir con el envío gratuito, es posible que le pidamos que cubra el coste adicional. En el caso de los pedidos con envío gratuito, el coste máximo de envío cubierto por nosotros es de 40 euros.
Certificaciones de los módulos LED personalizados:
Construidos en Alemania, los módulos LED personalizados cuentan con las siguientes certificaciones:
- CE
- ROSH
- REACH
Bajo pedido, se pueden proporcionar otras certificaciones (por un precio):
- UL
- CSA
