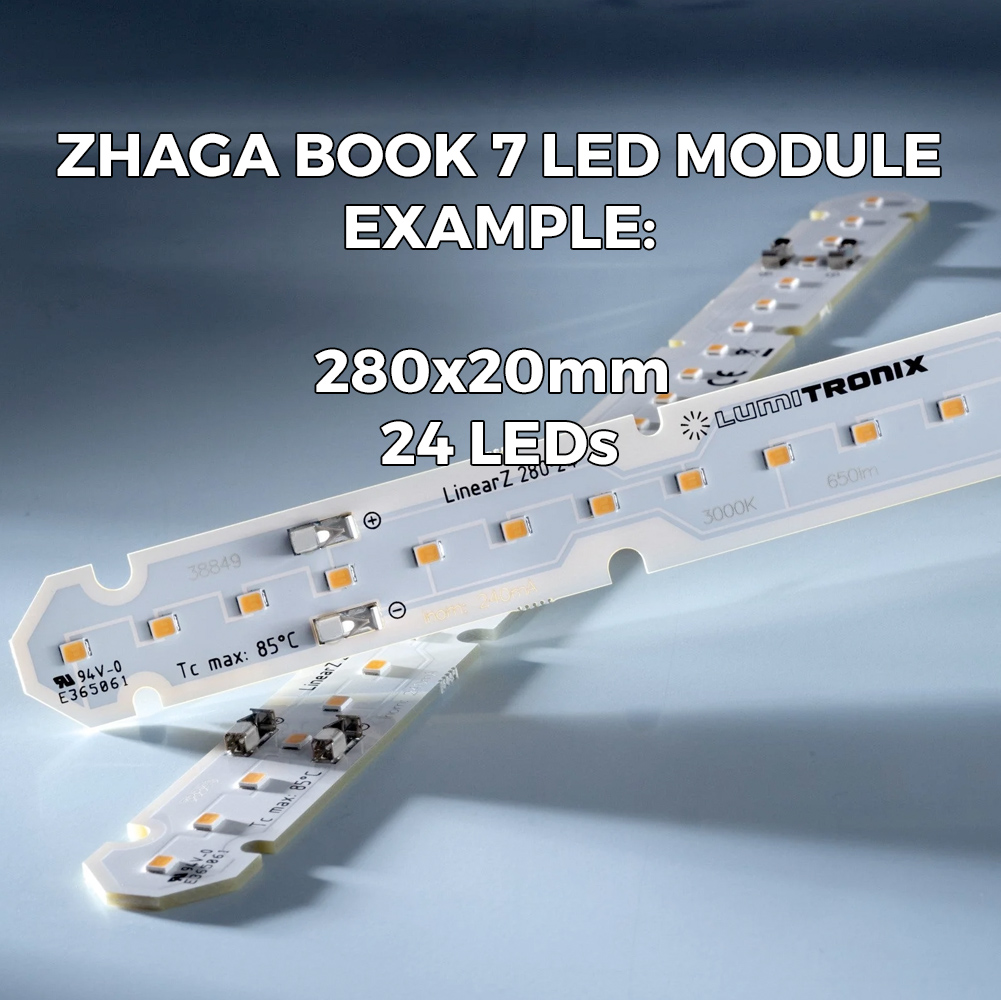

Hecho a medida Módulo LED Nichia Zhaga Book 7, LED blanco Nichia/Cree/Samsung/Seoul, CRI70-99, 1800-7200K, 175-1400mA , fabricados en Alemania
Utilice este formulario especializado para solicitar sus módulos LED Zhaga Book 7 personalizados. Recomendado para proyectos con requisitos de 50 metros o más.
- Más detalles a continuación
- Se aplican términos y condiciones
- Información con * es obligatoria.
Soluciones LED personalizadas: Excelencia en iluminación a medida
No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades exclusivas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.
Proceso de personalización simplificado y asistencia profesional
Facilitamos el diseño de la iluminación LED con este proceso especializado para construir sus propios módulos LED según la norma Zhaga Book 7, en blanco, con opciones que abarcan el tamaño, las especificaciones y las características eléctricas.
Empezar un proyecto LED personalizado puede parecer un reto, pero estamos aquí para ayudarle, ofreciéndole una asistencia completa para seleccionar los LED, los modos de accionamiento, los controles, la gestión térmica y la conectividad.
Comience su proyecto LED personalizado
¿Listo para transformar su visión en realidad con el tiras LED perfecto? Haga su pedido ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.
Explicación del proceso de pedido de tira LED y detalles técnicos:

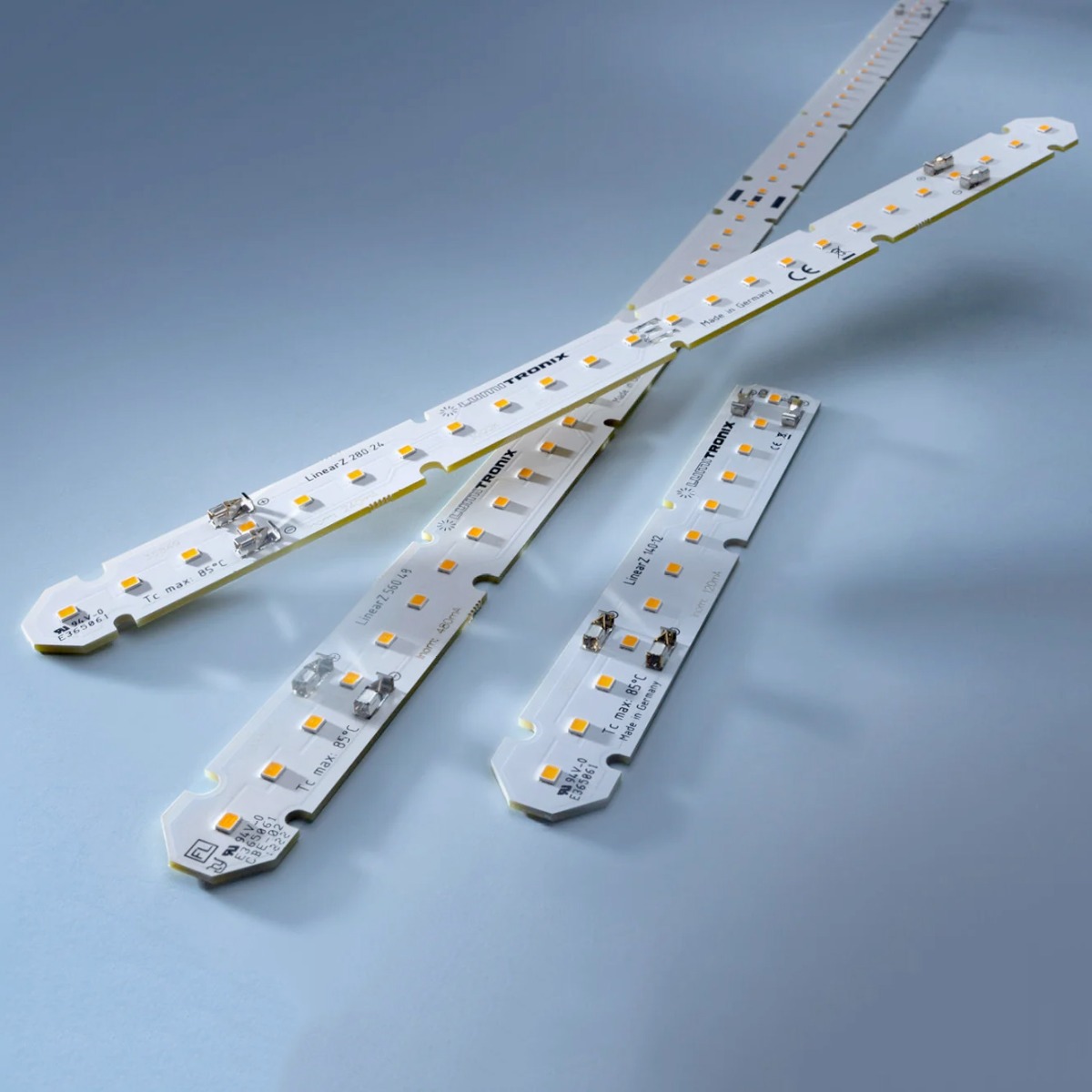

Construya sus propios módulos LED, fabricados en Alemania, con LED Nichia, Cree, Samsung o Seoul Semiconductor, en placa de circuito impreso FR4, en dimensiones estándar Zhaga Book 7 para módulos LED lineales.
Paso 1: Cantidad del pedido (piezas)
¿Cuántas piezas necesita? Aunque no hay MOQ, recomendamos al menos 100 piezas de módulos LED de 560 mm.
Paso 2: Longitud del módulo LED (mm)

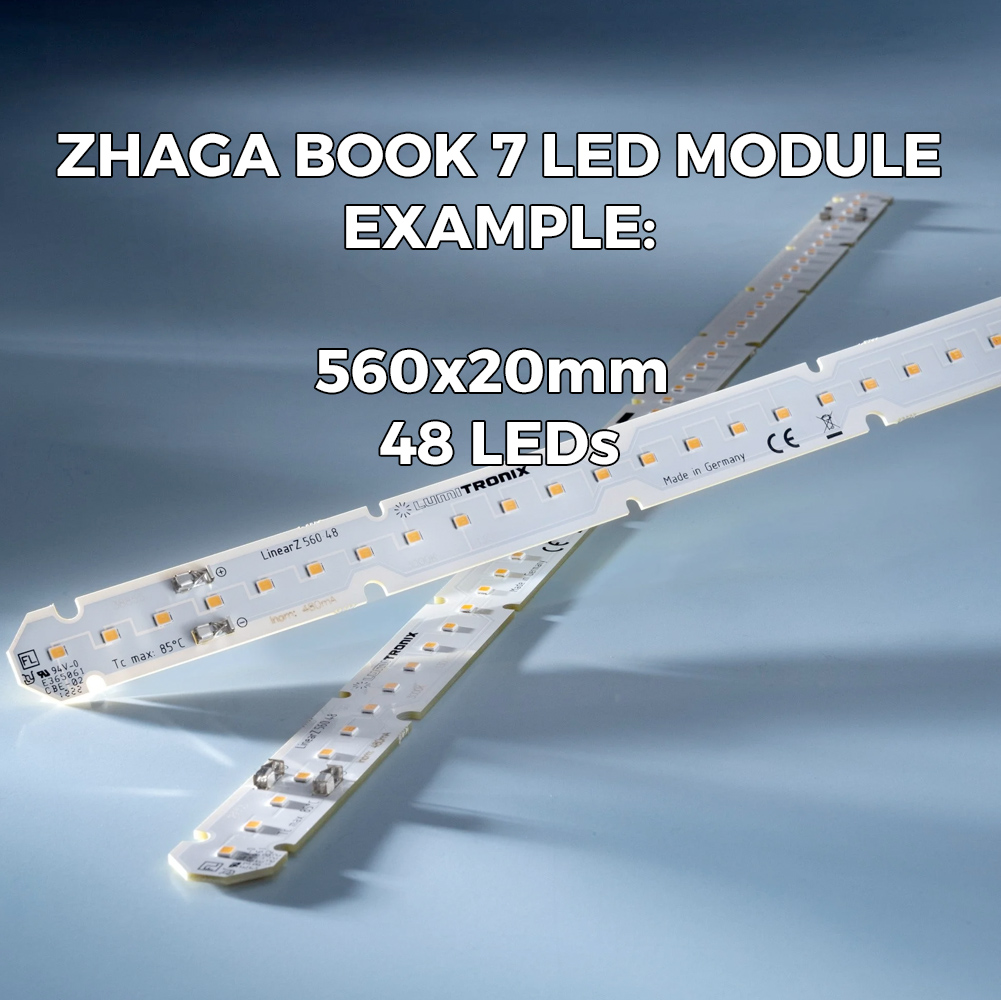

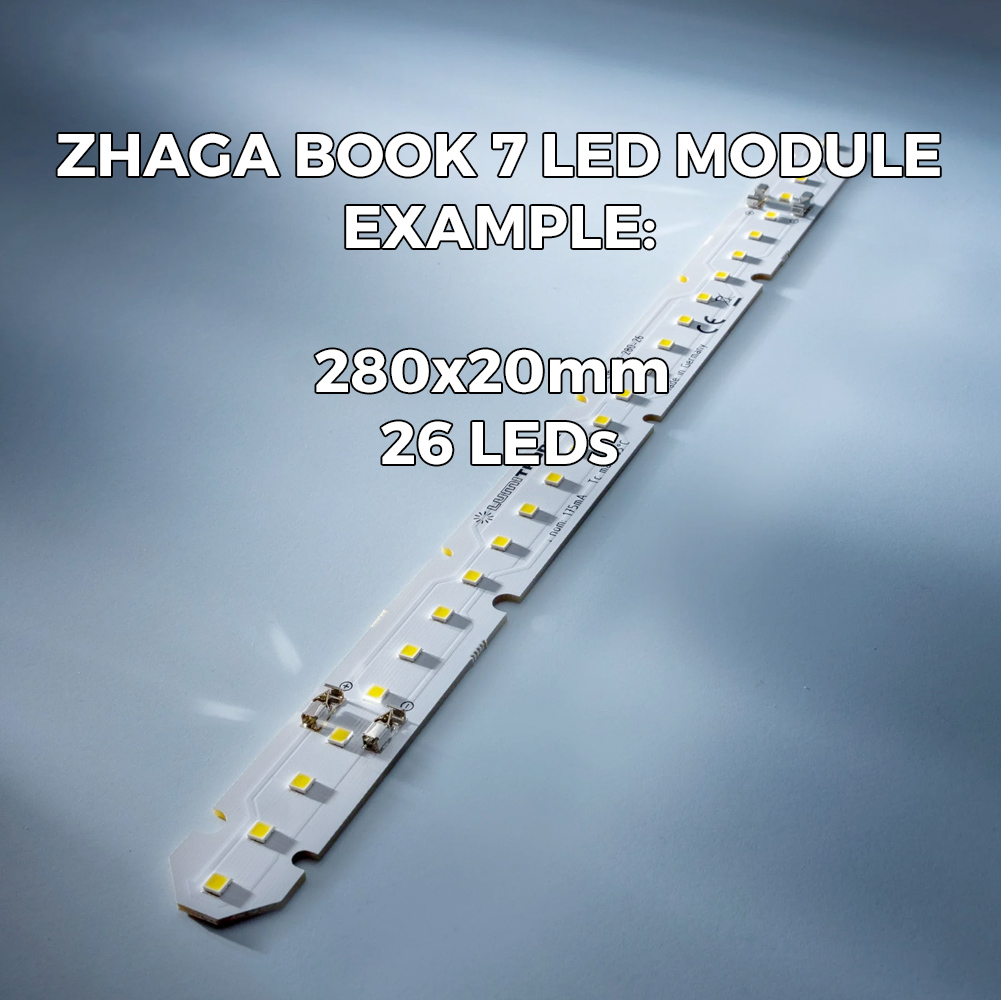

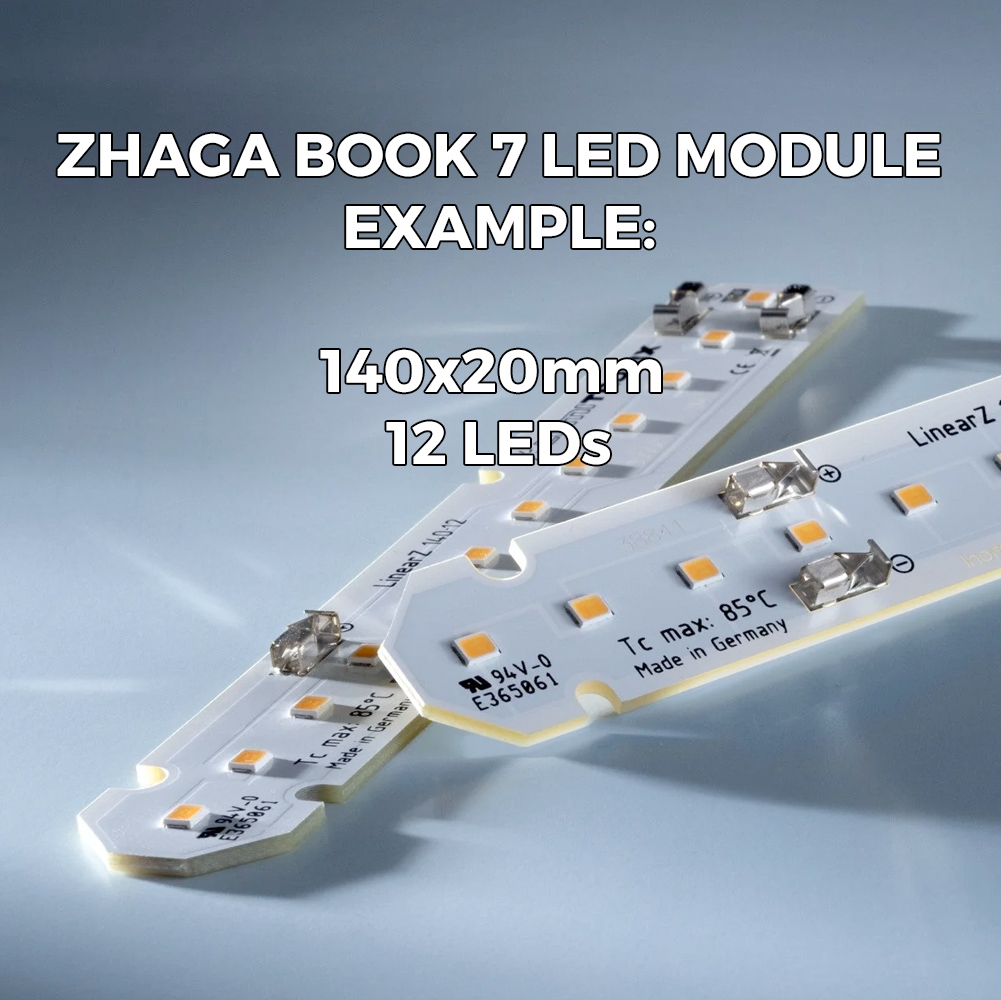

Los módulos LED se pueden pedir en longitudes estándar Zhaga book 7 de L28 (280 mm) y L56 (560 mm). Para proporcionar flexibilidad de instalación, hay disponibles longitudes de 70 mm y 140 mm. Para dimensiones diferentes a las ofrecidas, póngase en contacto con nosotros.
Paso 3: Dimensiones del módulo LED LXW (mm)
Los módulos LED son de dimensiones estándar Zhaga book 7 y se pueden pedir con las anchuras estándar W2 (20 mm y 24 mm) y W4 (40 mm). Para dimensiones diferentes a las ofertadas, póngase en contacto con nosotros.
Paso 4: Material y calidad de la placa de circuito impreso del módulo LED
El tira LED se hará en FR4 PCB.
Hay 3 niveles de calidad:
- PCB FR4 económico: 1 capa de PCB, 1 mm de grosor de material de PCB, 1 oz de grosor de cobre de PCB
- Best Value PCB FR4: 2 capas de PCB, 1,6 mm de espesor de material de PCB, 1 oz de espesor de cobre de PCB
- Premium PCBFR4: 2 capas de PCB, 1,6 mm de grosor de material de PCB, 1,6 oz de grosor de cobre de PCB
PCB tiene las siguientes características estándar: Máscara de soldadura blanca, serigrafía negra. Acabado superficial sin plomo HAL. Distancia mínima entre trazas: 0,2 mm. Tamaño mínimo de los orificios: 0,3 mm (1,5 mm en aluminio). Separación mínima entre componentes: 0,5 mm. Separación mínima entre bordes: 0,5 mm
Paso 5: módulo

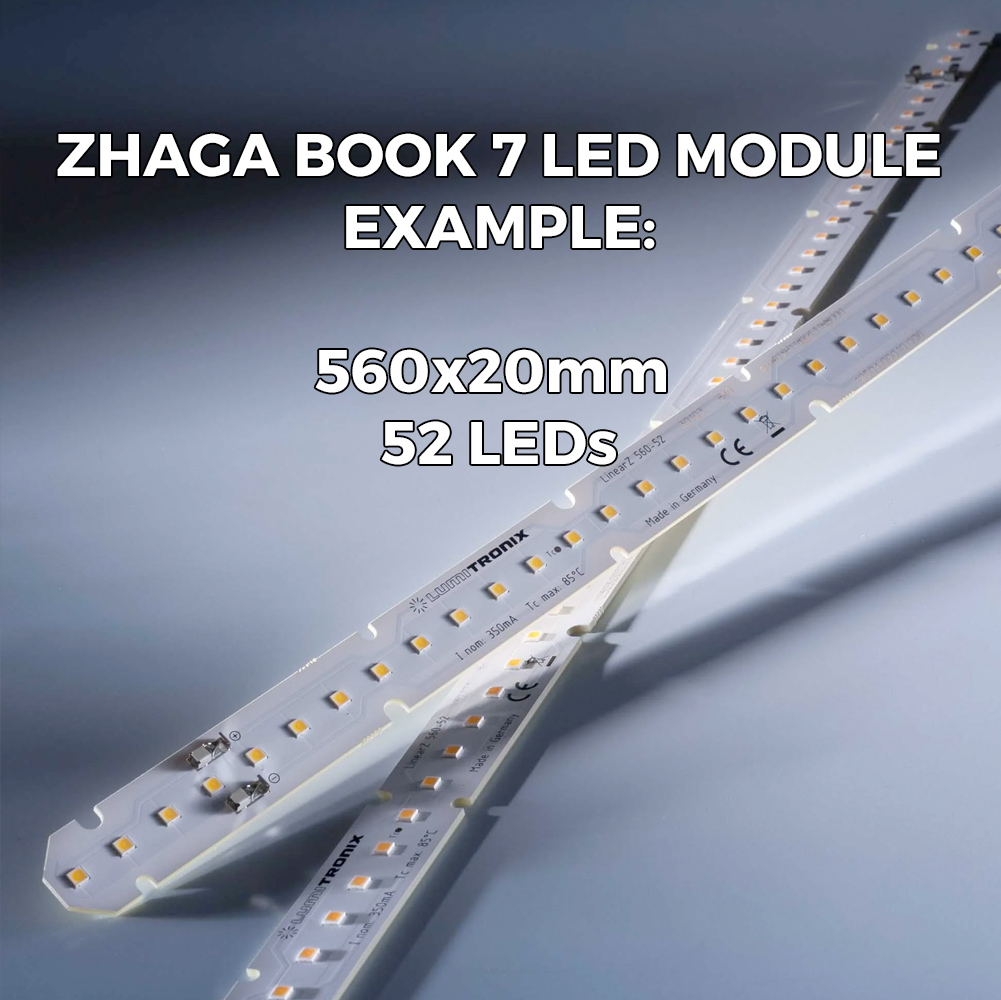

La cantidad de LED por módulo (piezas) determina el flujo luminoso total y la aplicación. A continuación se muestran algunas directrices para un módulo LED Zhaga de 560 mm con una fila de LED Nichia:
| Flujo luminoso /m | LEDs/módulo |
| 1000-2500lm/m | 28 LED |
| 2500-5000lm/m | 48-52 LED |
| >5000lm/m | 64-72 LED |
Recomendamos que el número total de LED que se utilizarán para construir su tira LED personalizado sea lo más cercano posible a un múltiplo de 5000.

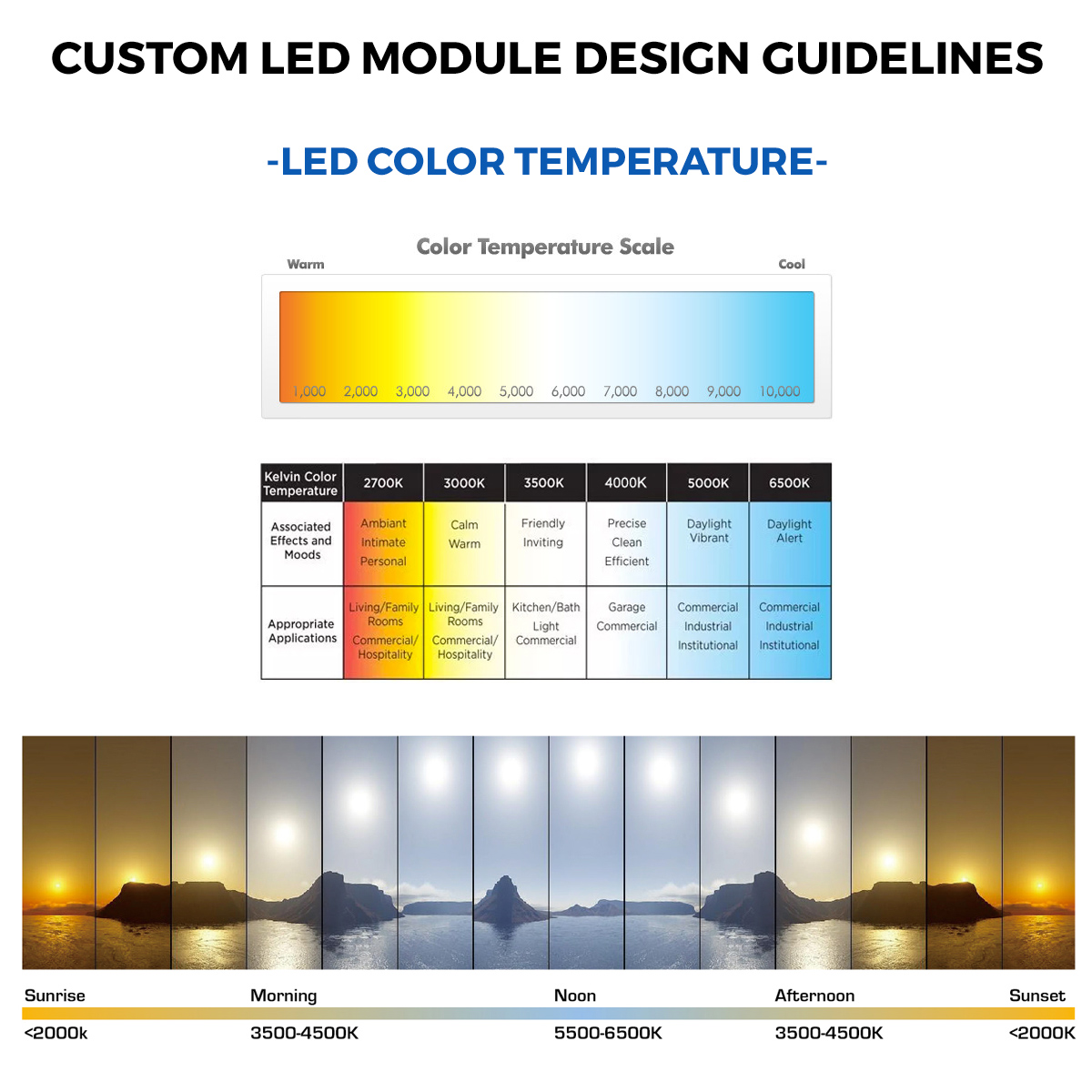

Paso 6: Temperatura de color de los LED
Diferentes temperaturas de color crean diferentes efectos visuales y son apropiados para diferentes entornos. La temperatura de color se mide en Kelvin (K) en una escala de "cálido" a "frío": Cuanto más "cálida" sea la luz, menor será el número de Kelvin. Cuanto más "fría" sea la luz, mayor será el número de Kelvin. Puedes leer más sobre la temperatura de color recomendada para un proyecto en nuestro blog.
Paso 7: Tipo de LED
El módulo LED se puede fabricar con los LED de su elección, incluyendo la última generación de Nichia 757 LED de la serie, el líder de la industria 3030 LED de potencia media. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.
Haga clic aquí para ver la gama actual de Nichia.
Los tipos especiales de LED Nichia 757 incluyen:
- Optisolis 757 y CRI99: LED con un espectro cercano a la luz natural, CRI99, R9 mínimo 85
- Serie H6 757 & CRI90: LEDs que consiguen una calidad de color mejor que los LEDs tradicionales (Ra≥90, R9≥50, R15≥85) manteniendo una eficacia mejor que los LEDs Ra≥80.
- Serie Vitasolis 757 y CRI80: Los LEDs Vitasolis emiten un color blanco natural con un alto contenido de energía azul-verde que se ha demostrado que estimula el despertar y favorece una vida vibrante.
- Serie HPS 757 & CRI70: LED que reproduce auténticamente el color de emisión de las lámparas de sodio de alta presión (HPS), que se utilizan con mayor frecuencia para la iluminación de carreteras y el alumbrado exterior en todo el mundo.
- Rs060 Hortisolis Nichia: la Serie Hortisolis™ de LEDs Blancos de Nichia que van a ser los LEDs más adecuados para el crecimiento de las plantas (se encuentran en la selección de temperatura de color 5000K).
- Redención de color especial: Luz que resalta lo mejor de los productos como la carne (Rs020 que se encuentra en 5000K) y los alimentos frescos (Rs030).
No todas las temperaturas de color están disponibles para cada tipo de LED o CRI.
Otras opciones son los LED 2835 de Samsung, Seoul Semiconductor o Cree.
La hoja de datos tira LED especificará el número de pieza del LED Nichia/Samsung/Cree/Seoul Semiconductor.
Paso 8: Modo de regulación de corriente
El componente de Regulación de Corriente para la serie de LEDs puede ser una simple resistencia para el Modo Best Value o un regulador lineal para el Modo Premium. Se recomienda este último para conseguir la máxima vida útil del módulo de LEDs.
Paso 9: Corriente constante del módulo LED (mA)
El módulo LED puede ser construido para funcionar a un valor estándar de corriente constante, con opciones en el rango de 175mA a 1400mA. Usted puede elegir uno de los valores recomendados, ya que hay muchas opciones de controladores disponibles para estos. Alternativamente, puede dejar a nuestra recomendación.
Paso 10: Tipo de Conexión Eléctrica
- Almohadillas de Soldadura: el módulo LED tendrá 2 pares de almohadillas de soldadura en cada extremo, para la conexión + / -. Para los módulos LED con unidad de corte, los 2 pares estarán presentes en cada extremo de la unidad de corte.

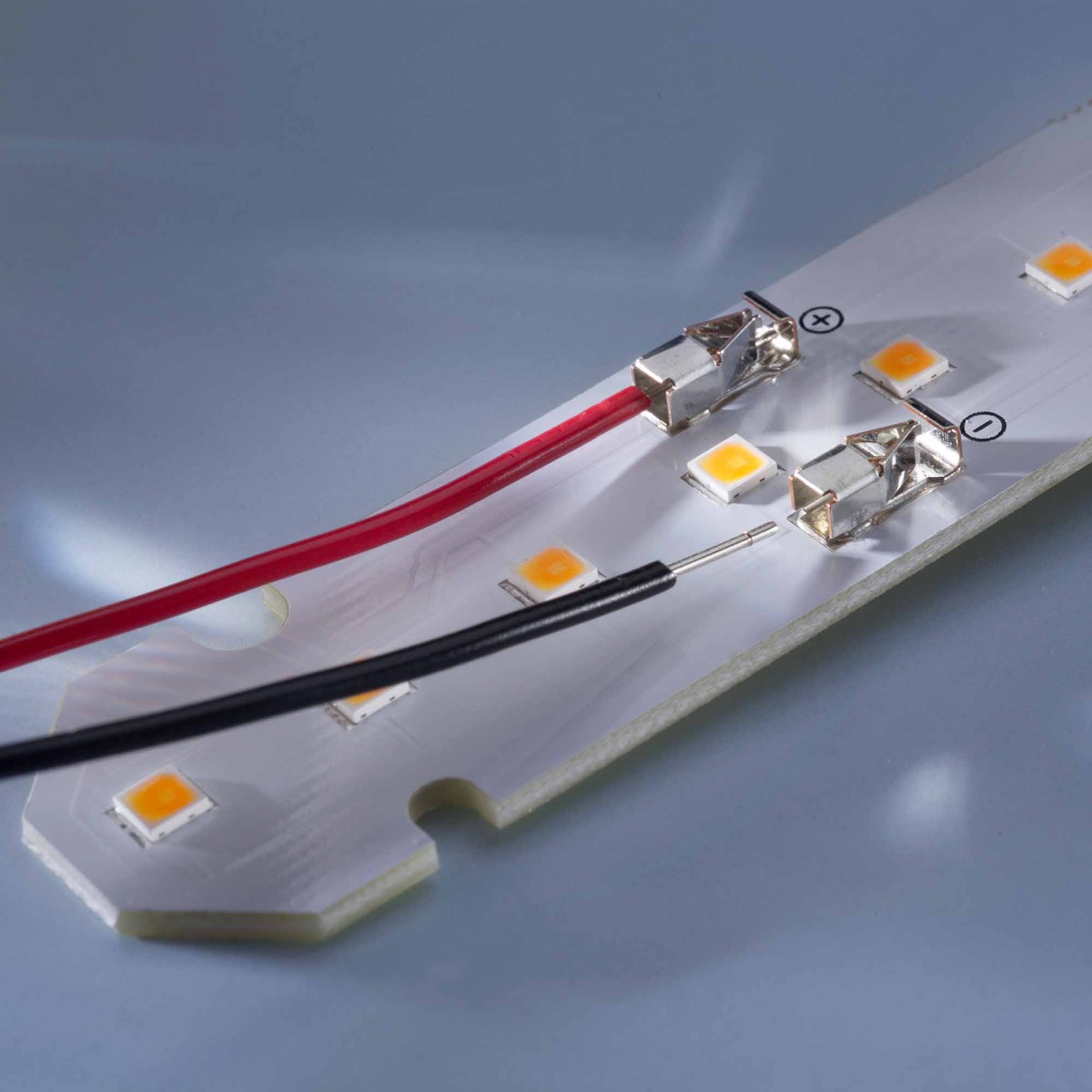

- Conexión de superficie: el módulo LED tendrá 2 pares de conectores Plug-in en cada extremo, para conexión + / -. Los conectores Plug-in permiten conectar el cable con 18AWG...26AWG sin utilizar un soldador.
Paso 12: Opciones avanzadas
Si ya tiene el diseño de su módulo LED hecho al detalle o tiene requisitos especiales, le recomendamos que rellene los detalles pertinentes en la sección OPCIONES AVANZADAS. Rellene sólo los campos que sean relevantes para usted. También puede facilitarnos esta información por correo electrónico, en la fase de validación del diseño.
- Su número de pieza: Podemos imprimir el número de pieza que nos indique en la placa de circuito impreso de tira LED, con un máximo de 10 caracteres. Se imprimirá además de la información exigida por la legislación de la Unión Europea: fabricante, número de pieza del fabricante, información técnica pertinente (como: tensión, corriente, temperatura de color, flujo luminoso, TC), logotipo CE, ROSH, Reciclaje.
- Consumo de energía deseado por módulo (W): el consumo de energía por módulo LED se tendrá en cuenta durante el proceso de diseño. Le informaremos si este valor es demasiado bajo o demasiado alto debido a otros factores técnicos.
- Flujo luminosodeseado por módulo (lm): el flujo luminoso por módulo LED se tendrá en cuenta durante el proceso de diseño. Le informaremos si este valor es demasiado bajo o demasiado alto debido a otros factores técnicos.
- Módulo LED máx. Longitud de fila (m): Muchos proyectos requieren que varios módulos/tiras LED se alimenten juntos en una línea. Esta información puede ayudar a diseñar correctamente la placa de circuito impreso del módulo LED.
Las opciones avanzadas no deben cambiar las características del módulo LED y/o el valor del pedido.
Paso 13: Alcance de la entrega
El proceso de pedido y el pago en línea pueden realizarse por la cantidad total del pedido (metros) o por dibujo, diseño o muestras. En función de su elección, el alcance de la entrega y el pago serán:
- Cantidad depedido (unidades): la cantidad completa introducida en el paso 1, incluyendo dibujo, diseño y muestras.
- Sólo diseño y muestras: Dibujo, Diseño y 5 muestras de 50 cm como máximo cada una, para la tira LED con las especificaciones del pedido.
- Sólo dibujo: El dibujo del tiras LED, incluyendo:
- Dibujo dimensional, con posición de los LEDs, pads de soldadura, componentes de regulación de corriente, información impresa en la PCB.
- Resumen de las características principales (datos técnicos de la unidad de corte), incluyendo dimensiones, modo de funcionamiento, voltaje, corriente, potencia, temperatura de color, flujo luminoso, eficiencia, CRI, tipo de LED.
- Información sobre la placa de circuito impreso: material base, capas, cobre.
OPCIONAL: Cargar archivos (una vez realizado el pedido):
Subir archivos: Si tiene requisitos de diseño específicos para el módulo o tira LED personalizada, que no cambien las características del módulo LED, puede cargarlos desde la sección de carga o desde la página en este enlace. Los archivos aceptados son PDF, Gerber, archivo PCB. Aceptamos formato Zip, Rar, máximo 10MB para todos los archivos. ¡Sólo suba estos archivos después de completar su pedido! Su número de pedido y dirección de correo electrónico son obligatorios.
| SKU | byo_n7000z |
|---|---|
| Fabricante | Lumistrips |
Condiciones de pedido de módulos LED personalizados
Una vez confirmado su pedido, fabricaremos la tira o módulo LED personalizado en nuestra fábrica de Alemania, basándonos en las especificaciones que nos haya facilitado. El pago es necesario para la confirmación del pedido. Los pedidos que se hayan pagado correctamente en línea se considerarán confirmados.
Así es como se ve el calendario una vez que confirmamos su pedido:
- Validación del diseño: comprobaremos los detalles de su pedido y la información adicional suministrada (archivo cargado), en un plazo de 5 días laborables.
- Borrador del diseño: Verá el primer dibujo de su tira o módulo LED personalizado en un plazo de 2 semanas.
- Hoja de datos: Después de que el dibujo obtenga su aprobación, crearemos para usted la hoja de datos de la tira LED personalizada, en un plazo de 2-4 semanas.
- Muestras: Usted puede solicitar recibir muestras, cuando usted ordene o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo total de entrega de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud.
- Producción en serie: Una vez que apruebe la hoja de datos y/o las muestras, iniciaremos la producción completa, que tardará entre 6 y 10 semanas.
Con nosotros, su inversión en tecnología LED personalizada es transparente, con pasos claros y plazos predecibles.
Cambios, cancelaciones, reembolsos y devoluciones de pedidos personalizados:
1. Durante el proceso de borrador de diseño se pueden realizar cambios en las especificaciones del módulo. Estos cambios pueden deberse a datos incorrectos suministrados al sistema de pedidos en línea, como especificaciones técnicas imposibles de producir o datos erróneos.
En los módulos LED con dimensiones personalizadas, el separador decimal es el punto (.)
Los cambios que conlleven costes adicionales darán lugar al recálculo del valor del pedido.
2. El pedido de módulos LED personalizados puede cancelarse
- En un plazo de 5 días laborables con un cargo de cancelación del 5%.
- Tras recibir el borrador del diseño, con un recargo del 15%.
- Después de recibir la hoja de datos, con una penalización del 25%.
- Después de recibir las muestras, con una tasa de cancelación del 25% + el coste de las muestras.
Una vez aprobadas la hoja de datos y/o las muestras e iniciada la producción en serie, el pedido no podrá cancelarse. Los productos LED hechos a medida no pueden devolverse. Nos reservamos el derecho de cancelar pedidos en cualquier momento, hasta el momento de la entrega. Los pedidos cancelados por decisión nuestra serán reembolsados en su totalidad. No seremos responsables de los costes o daños asociados causados por la cancelación del pedido o los retrasos en la entrega.
Garantía de los módulos LED personalizados:
Ofrecemos una garantía de 5 años para todos los módulos LED personalizados, basada en nuestros términos de garantía estándar.
La temperatura de funcionamiento es un factor crucial en la vida útil de los módulos LED. La temperatura máxima de funcionamiento (TC) se especificará en la fase de diseño y se indicará en el producto y en la hoja de datos. Es importante que utilice la gestión térmica para evitar que se supere el valor máximo. Si no es posible, debe informarnos durante la fase de diseño.
Métodos y costes de envío:
También aceptamos envíos a través de su cuenta express con DHL, TNT, UPS o FedEx. Después de recibir su pedido, póngase en contacto con nosotros por correo electrónico con esta elección.
En el caso de paquetes voluminosos con productos LED y accesorios personalizados, es posible que los gastos de envío estándar añadidos a través del proceso de pedido en línea no cubran totalmente la entrega segura y puntual de su pedido. Si descubrimos, antes de enviar su pedido, que los gastos de envío son superiores a los ya pagados o a los que podemos cubrir con el envío gratuito, es posible que le pidamos que cubra el coste adicional. En el caso de los pedidos con envío gratuito, el coste máximo de envío cubierto por nosotros es de 40 euros.
Certificaciones de los módulos LED personalizados:
Construidos en Alemania, los módulos LED personalizados cuentan con las siguientes certificaciones:
- CE
- ROSH
- REACH
Bajo pedido, se pueden proporcionar otras certificaciones (por un precio):
- UL
- CSA
