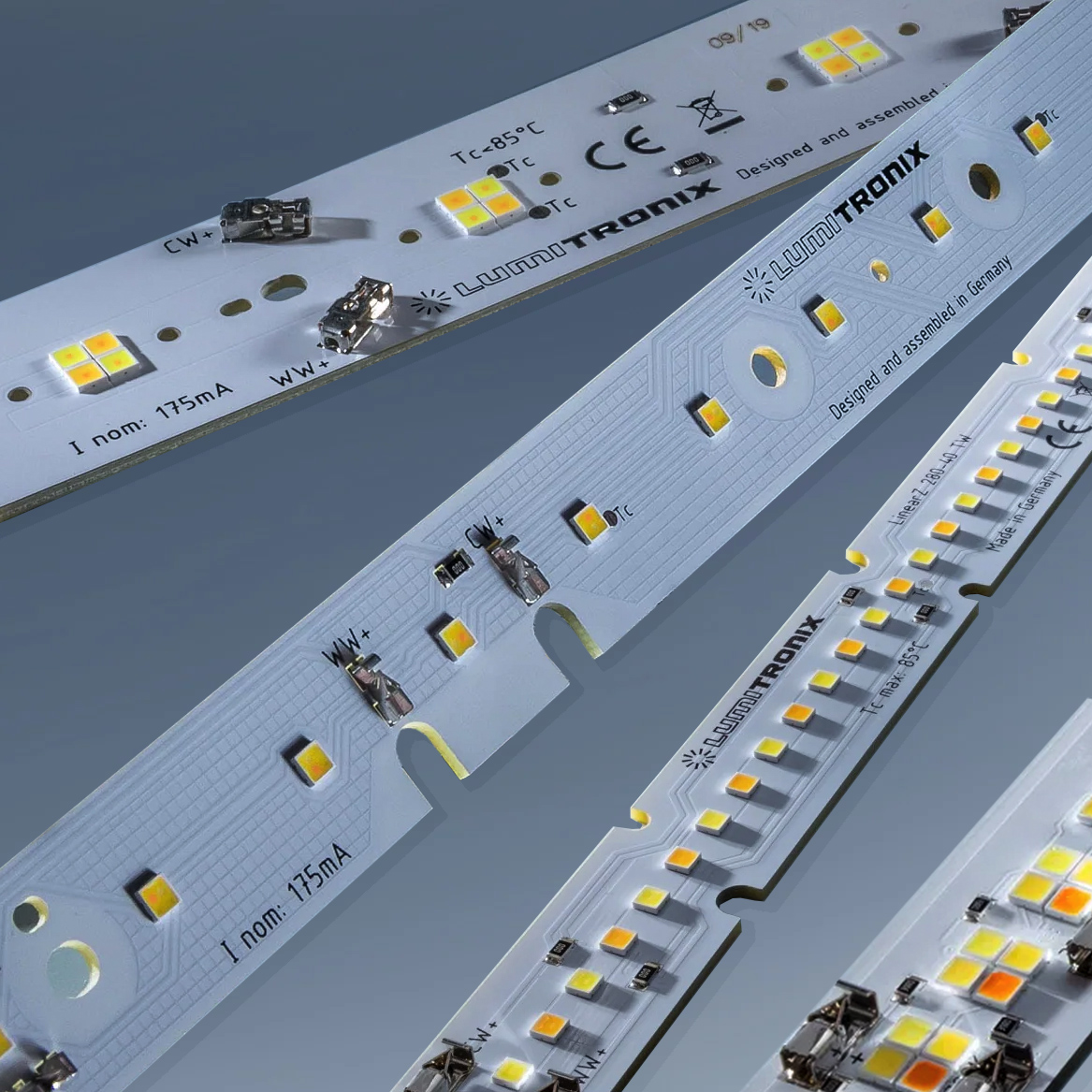

Construya su propia LumiBar-50 Plug & Play 50cm TW, Dynasolis, RGBW, RGB+TW tira LED, Hecho en Alemania, 12/24/48V

Las LumiBar-50 RGB-TW tiras LED son versátiles y fáciles de usar, ideales para una amplia gama de aplicaciones, incluyendo iluminación comercial, industrial, general, decorativa, construcción de stands de exposiciones o iluminación de tareas. El sistema de conectores disponible permite conectar las tiras para formar largas tiras de luz sin necesidad de soldar, con LED uniformemente espaciados que pueden dividirse para iluminar incluso espacios reducidos.

LumiBar-50 RGB-TW está diseñada para utilizar los LED de potencia media de la serie 757 de Nichia, un gran éxito en el mercado debido a su mayor eficacia luminosa (222 lm/w), su pequeño tamaño (encapsulado 3030), su extrema vida útil (más de 100.000 horas) y su gran versatilidad. Al poder equipar la LumiBar-50 con la selección completa de LED Nichia 757, con CRI 80, 90 ó 98 y temperatura de color de 1800K a 6500K, podrá crear el producto perfecto para su aplicación.

Para aumentar la flexibilidad de la aplicación, las opciones de LED también incluyen 2 en 1 Nichia Tunable White LED, 3 en 1 Osram RGB LED y Nichia Azure Dynasolis LED.

Las especificaciones disponibles para la personalización relacionadas con la densidad y la anchura de los LED permiten a la LumiBar-50 satisfacer la mayoría de los requisitos de las aplicaciones de iluminación lineal.

Fabricado en Alemania, el Lumibar-50 tira LED es un producto profesional diseñado para un uso a largo plazo, con una garantía de 5 años.

Proceso de personalización simplificado y soporte profesional

Facilitamos el diseño de la iluminación LED con este proceso especializado para construir sus propios módulos o tiras LED rígidos personalizados, con opciones que abarcan el tamaño, las especificaciones y las características eléctricas.

Comenzar un proyecto LED personalizado puede parecer un reto, pero estamos aquí para ayudarle, ofreciéndole una asistencia completa para seleccionar los LED, los modos de accionamiento, los controles, los sistemas de lentes, la gestión térmica y la conectividad.

Comience su proyecto LED personalizado

¿Está preparado para hacer realidad su visión con el módulo LED perfecto? Pídalo ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.

Explicación del proceso de pedido de módulos LED personalizados y detalles técnicos:

Construya sus propios módulos LED multicolor Plug & Play, fabricados en Alemania, con la serie LED Nichia 757 y dimensiones de 150 mm a 600 mm de longitud y de 5 mm a 400 mm de anchura, con placa de circuito impreso rígida.

Paso 1: Cantidad del pedido (pcs)

¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos un mínimo de 50 metros. La cantidad pedida se entregará en tiras de 50 cm, que podrá cortar a la longitud deseada, en función de la unidad de corte.

La unidad de corte depende del número de LED por metro y del voltaje elegido, y puede oscilar entre 3 mm y 50 mm (véase la imagen para más detalles).

Paso 2: tira LED Ancho (mm).

La LumiBar-50 tira LED puede pedirse en anchuras estándar, de 5mm a 20mm. Para dimensiones diferentes a las ofertadas, póngase en contacto con nosotros.

Paso 3: Tipo de módulo LED multicolor

El tipo de módulo LED puede ser:

• Blanco sintonizable: Blanco cálido-frío = módulo LED de 2 canales
• Blanco sintonizable: Blanco cálido-frío-neutro = módulo LED de 3 canales
• Dynasolis: Azure+Warm White LED = módulo LED de 2 canales
• RGB: Rojo, Verde, Azul = módulo LED de 3 canales
• RGB-W: RGB-Blanco cálido = módulo LED de 4 canales
• RGBWW: RGB-Blanco cálido-Blanco frío = módulo LED de 5 canales

Paso 4: Configuración de LED multicolor

Un módulo de luz LED multicolor puede tener varias configuraciones de LED, en función de la elección entre LED de chip único o LED de chip múltiple. La salida de luz de los LEDs de chip único es significativamente mayor, mientras que los LEDs multichip hacen posible un sistema de iluminación más compacto, con colores suaves. Aquí puede elegir qué tipos de LED desea utilizar, para la luz RGB y/o la luz blanca.

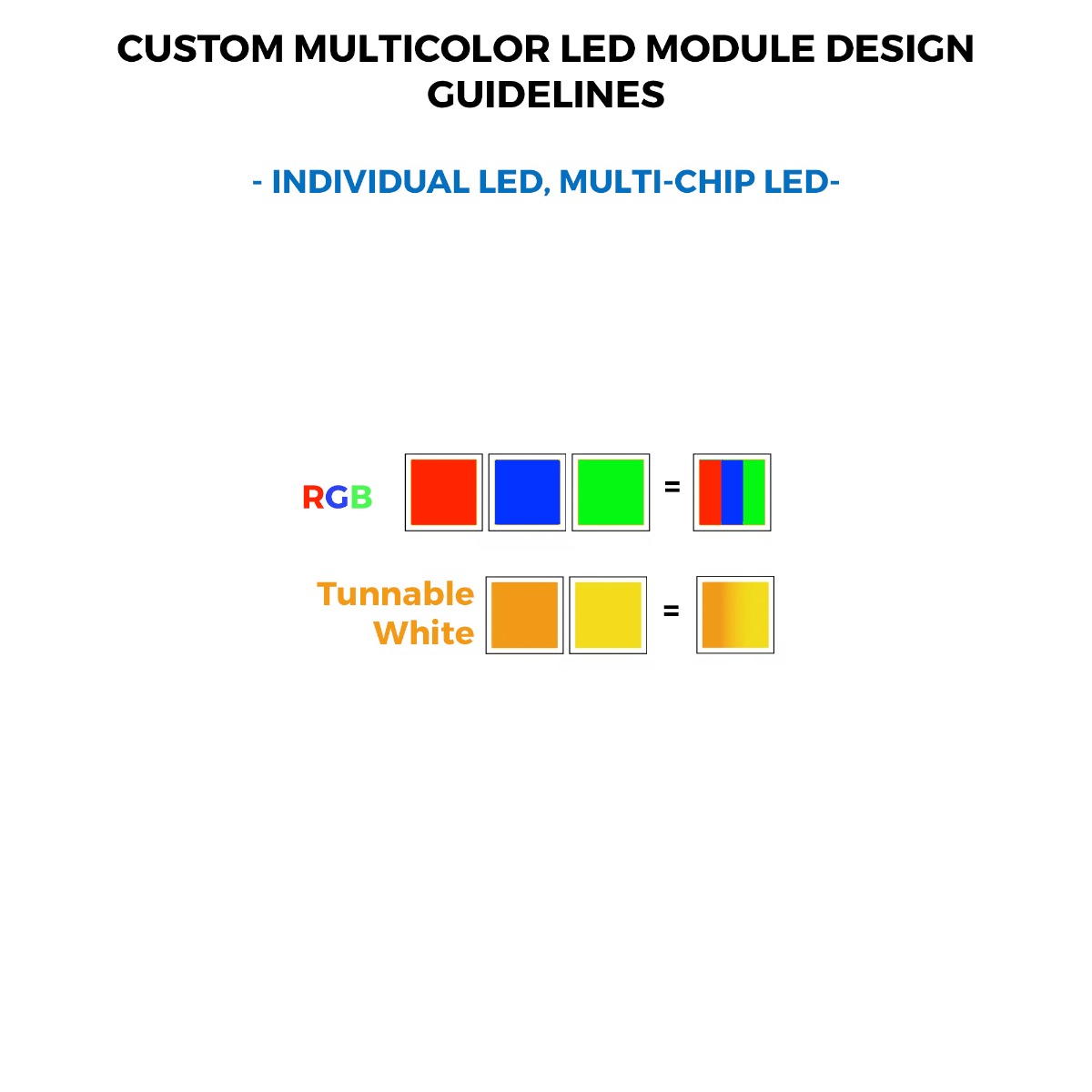

• La luz LED RGB se puede obtener a partir de una combinación de LEDs de tres colores (Rojo, Verde, Azul) o un LED con tres Chips LED (3:1 RGB)
• La luz LED blanca sintonizable puede obtenerse a partir de una combinación de dos LED blancos (blanco cálido, blanco frío) o un LED con dos chips LED (2:1 TW).

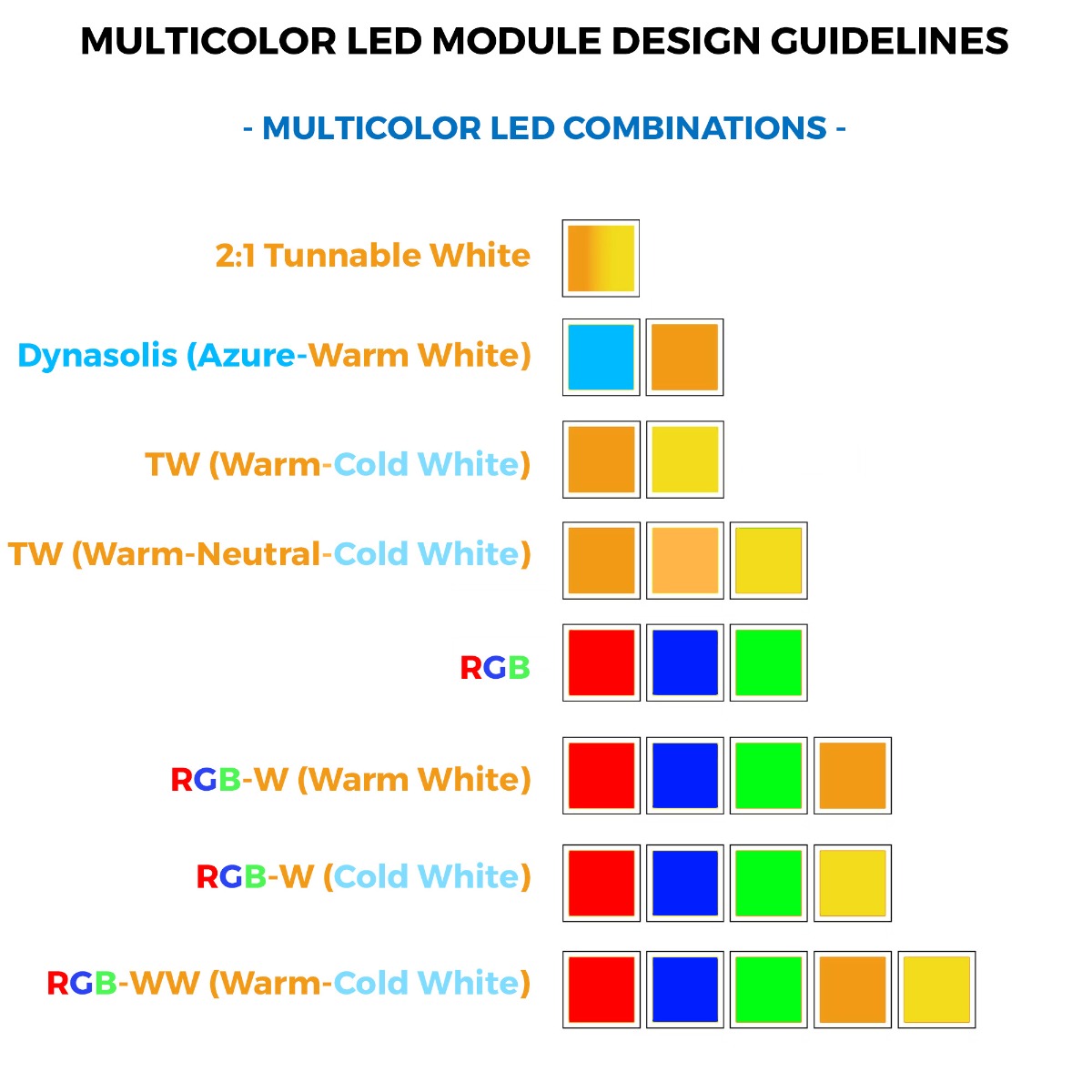

La configuración de LED TW (blanco sintonizable) ofrece las siguientes opciones:

• 2 en 1 TW (Blanco Cálido-Frío): un LED Nichia 2:1 TW
• TW (blanco cálido-frío): un LED blanco cálido, un LED blanco frío
• Dynasolis (azul-blanco cálido): un LED azul y un LED blanco cálido
• TW (Cálido-Neutro-Blanco Frío): un LED blanco cálido, un LED blanco puro y un LED blanco frío*.


La configuración de LED RGB (tipo de LED de color dinámico-especial) ofrece las siguientes opciones:

• Osram RGB 3:1, un LED con tres colores
• LED Nichia 757, uno para cada color

La configuración LED RGB-W ofrece las siguientes opciones:

• RGB-W (blanco cálido): un LED rojo, un LED verde, un LED azul, un LED blanco cálido
• 3 en 1 RGB-W (blanco cálido): un Osram RGB 3:1 con tres colores, un LED blanco cálido
• RGB-CW (blanco frío): un LED rojo, un LED verde, un LED azul, un LED blanco cálido, un LED blanco frío*.
• 3 en 1 RGB-CW (blanco frío): un Osram RGB 3:1 con tres colores, un LED blanco frío

Paso 5: Tipo de LED de color especial dinámico

El componente de color especial dinámico del módulo se puede construir con:

1) LED Osram RGB 3:1 DISPLIXcon todos los colores en su interior:

• Rojo (612-630 nm)
• Verde verdadero (513-545 nm)
• Azul (450-480 nm)

2) Nichia Azure Dynasolis, una solución LED que regula los ritmos circadianos ajustando simultáneamente la iluminancia ^melanópica1 y la temperatura de color, al tiempo que mantiene un alto CRI y una elevada eficacia.

3) Un par de tres LED rojos, verdes y azules de la última generación de la serie 757 COLOR LED de Nichia, los LED 3030 de potencia media líderes del sector. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.

Haga clic aquí para ver la gama actual de LED de color Nichia.

Los LEDs de color Nichia 757 incluyen:

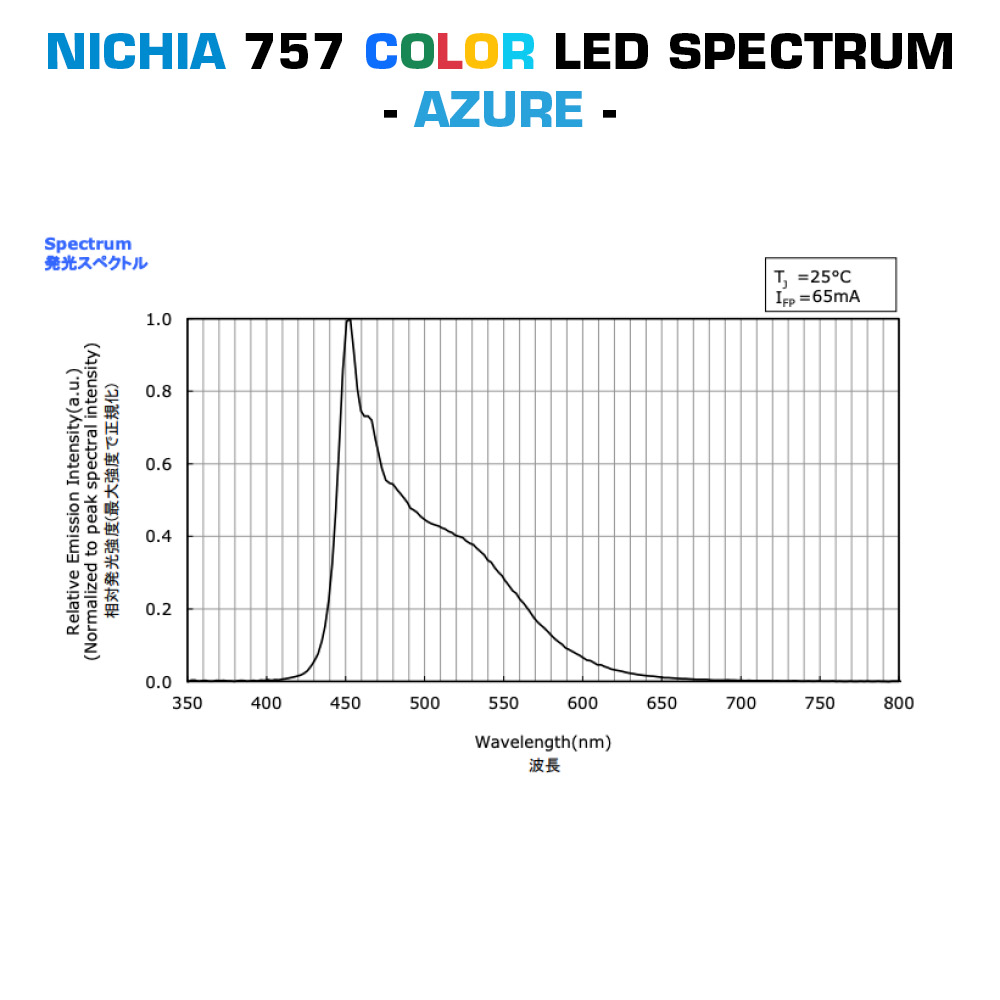

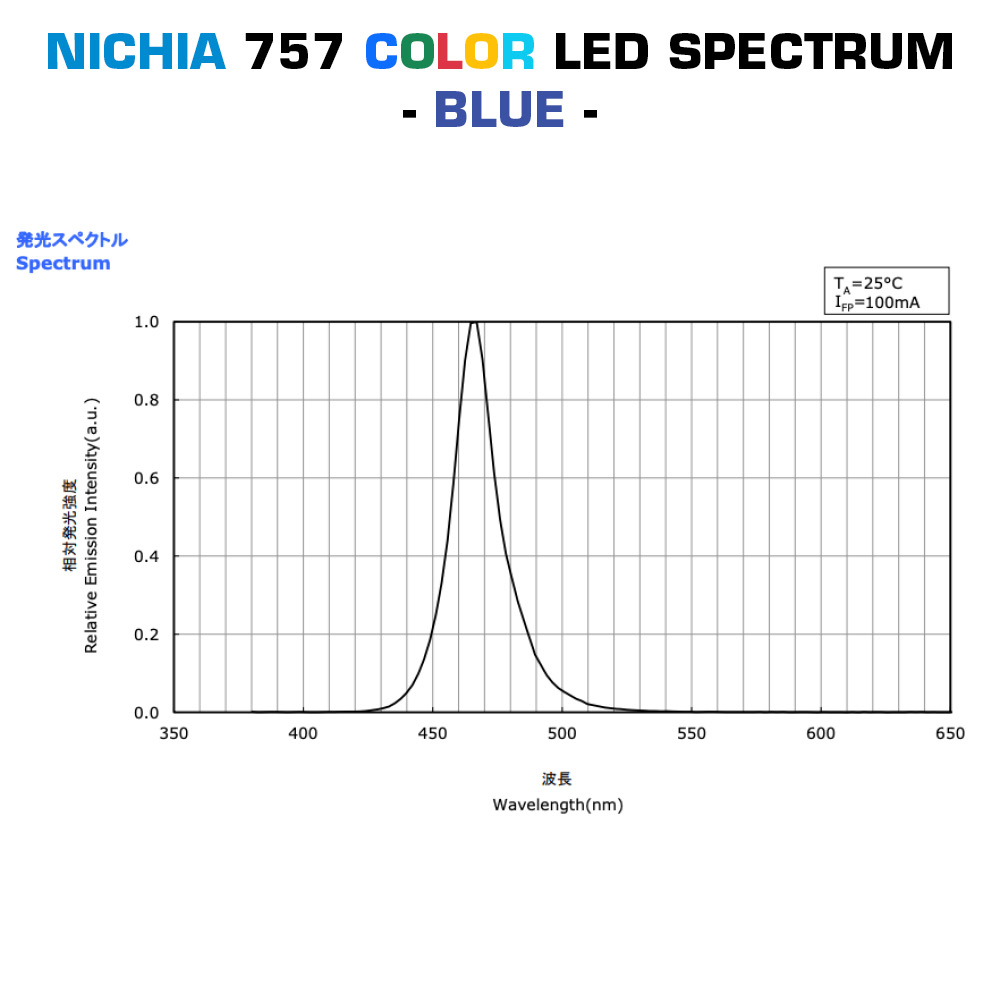

• AZUL: 465 nm pico**

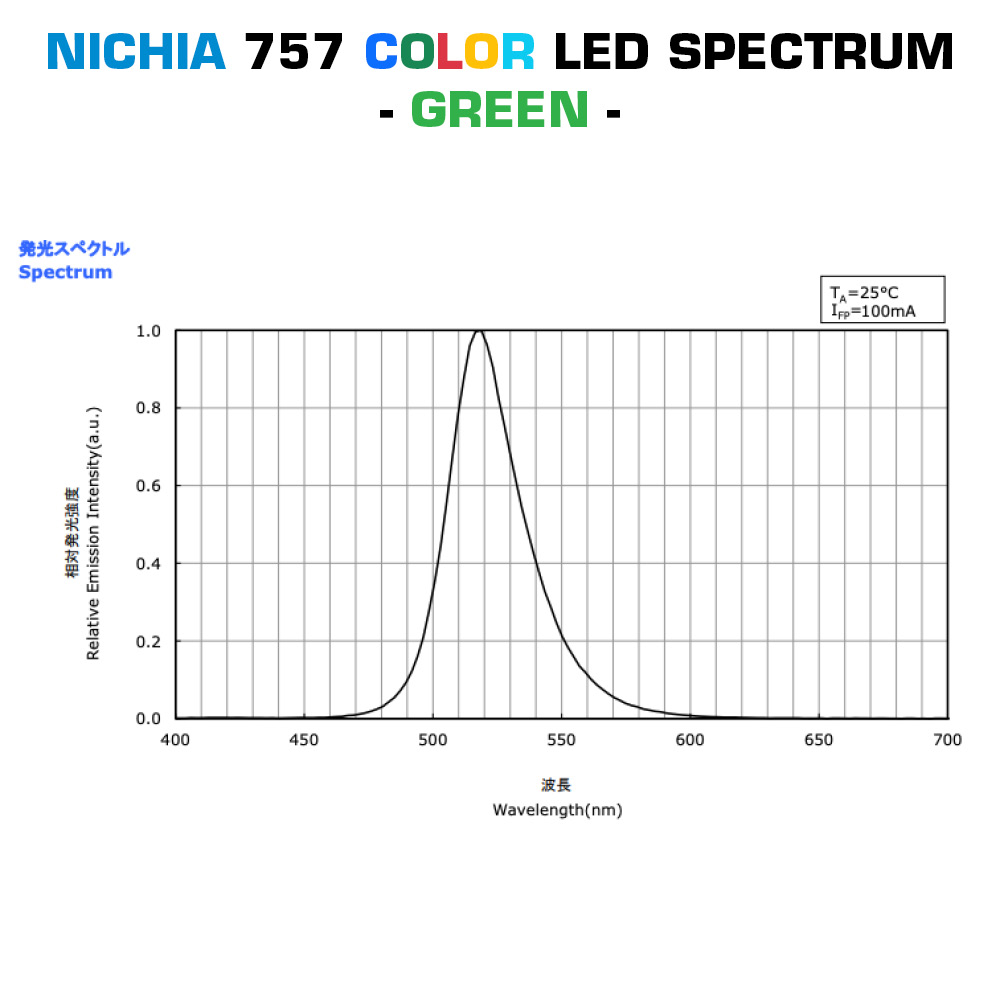

• VERDE: 515 nm pico**
• ROJO 635nm pico**

**Ver espectro de LED Nichia.

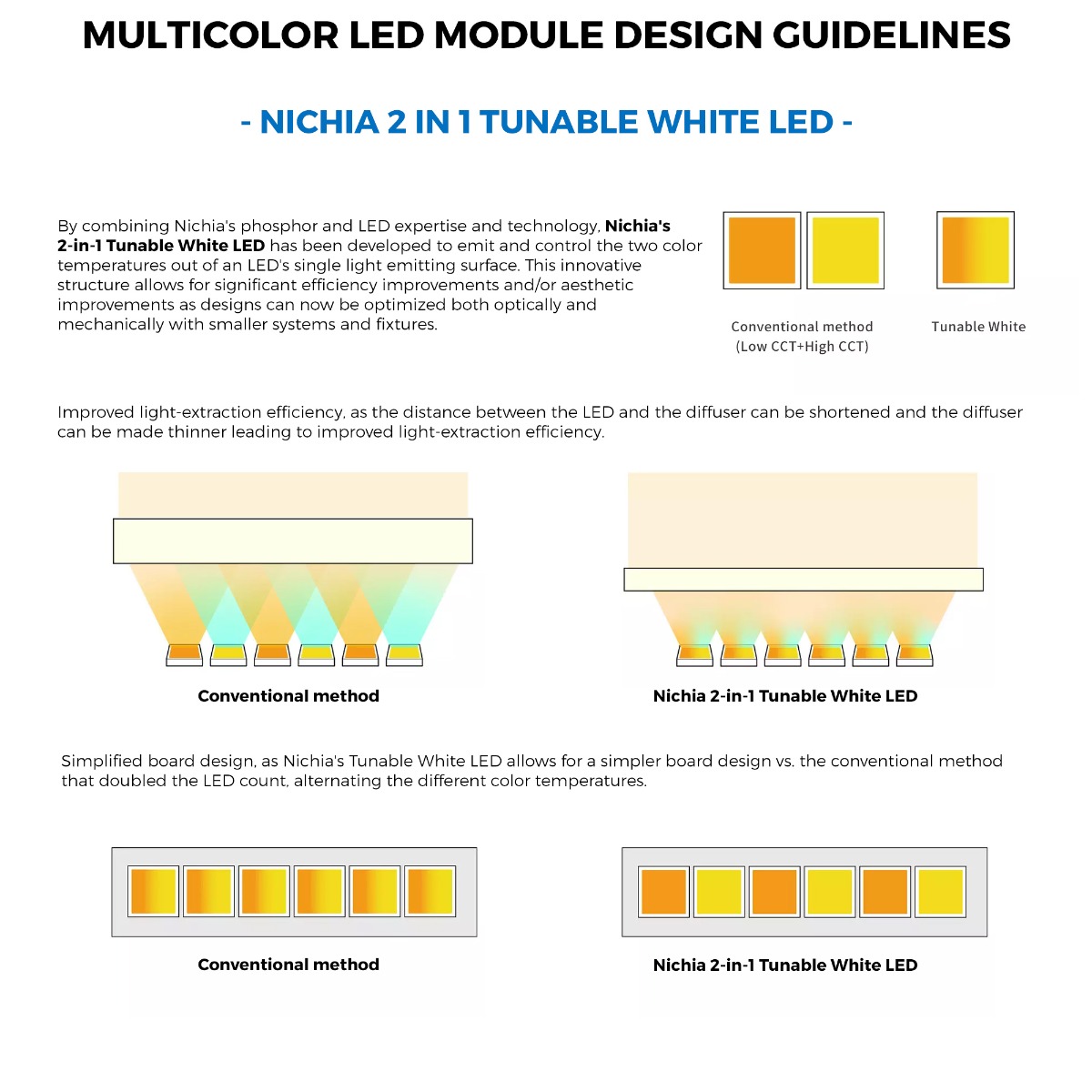

4) NF2W757G-MT (Blanco sintonizable): LED blanco sintonizable 2 en 1 de Nichia, desarrollado para emitir y controlar las dos temperaturas de color a partir de una única superficie emisora de luz de un LED. Con CRI80 o 90

La ficha técnica especificará el número de pieza del LED.

5) LEDs Osram RGB 3:1 + Nichia TW 2:1, para el espectro completo de color y blanco con CRI80 ó 90.

Paso 6: Temperatura de color del LED blanco

Las diferentes temperaturas de color crean diferentes efectos visuales y son apropiadas para diferentes entornos. La temperatura de color se mide en Kelvin (K) en una escala de "cálido" a "frío": Cuanto más "cálida" sea la luz, menor será el número de Kelvin. Cuanto más "fría" sea la luz, mayor será el número de Kelvin. Puedes leer más sobre la temperatura de color recomendada para un proyecto en nuestro blog.

Existen varias opciones de temperatura de color para el blanco cálido, neutro o frío.

Paso 7: CRI del LED blanco y tipo especial

El componente de luz blanca del módulo, con LEDs de chip único, se puede construir con:

1) La última generación de Nichia blanco 757 LED de la serie, el líder de la industria 3030 LED de potencia media. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.

Haga clic aquí para ver la gama actual de Nichia.

Los tipos especiales de LED Nichia 757 incluyen:

• Optisolis 757 y CRI99: LED con un espectro cercano a la luz natural, CRI99, R9 mínimo 85
• Serie H6 757 & CRI90: LEDs que consiguen una calidad de color mejor que los LEDs tradicionales (Ra≥90, R9≥50, R15≥85) manteniendo una eficacia mejor que los LEDs Ra≥80.
• Serie Vitasolis 757 y CRI80: Los LEDs Vitasolis emiten un color blanco natural con un alto contenido de energía azul-verde que se ha demostrado que estimula el despertar y favorece una vida vibrante.

*No todas las temperaturas de color están disponibles para cada tipo de LED o CRI. La hoja de datos especificará el número de pieza del LED Nichia.

2) La opción de espectro completo, CRI95+ LED SunLike 3030 de Seoul Semiconductor.

Paso 8: Tensión de alimentación del módulo LED (V)

Para alimentar un módulo LED se necesita una fuente de alimentación externa que garantice que recibe la corriente y la tensión recomendadas. Sin ella, la corriente en los LEDs aumentará exponencialmente con el voltaje aplicado, ya que un pequeño cambio en el voltaje conduce a un gran cambio en la corriente, hasta que se alcanza la corriente máxima y el módulo se quema.

La fuente de alimentación externa puede ser una fuente de tensión constante de 12/24/48VDC

Puede elegir que el módulo LED se construya con un modo de regulación de corriente para que pueda funcionar con transformadores de tensión constante de 12VDC, 24VDC o 48VDC. Para ello, los LEDs se colocarán en serie, con el componente de regulación de corriente después de cada grupo:

• 12VDC (3 LEDs en serie + componente de regulación de corriente)
• 24VDC (7 LEDs en serie + componente de regulación de corriente)
• 48VDC (15 LEDs en serie + componente de regulación de corriente)

Las opciones anteriores, determinarán la selección del número de LEDs por módulo (en el paso 9), ya que este último debe ser divisible por el número de LEDs en serie. Por ejemplo, para 24VDC puede tener 70 LEDs por metro pero no 60 LEDs. Si necesitas 60 LEDs por metro, entonces la tira LED tiene que estar a 12V o 48V.

Para un proyecto con grandes cantidades de módulos LED/tiras conectadas en largas filas, un diseño de circuito a tensión constante de 24VDC es la mejor solución.

El componente de Regulación de Corriente puede ser una simple resistencia para el Modo Best Value o un regulador lineal para el Modo Premium. Este último se recomienda para conseguir la máxima vida útil del módulo de LEDs.

En todos los casos, también le recomendaremos y podremos suministrar los drivers o transformadores de LEDs para su proyecto.

Paso 9: Cantidad de LEDs por módulo para cada color (piezas)

La cantidad de LED por módulo para cada color (piezas). El módulo tendrá un número igual de LEDs para todos los colores/canales. Ejemplo para 15 LEDs:

• 2 en 1 TW (15 LED)
• TW (30 LED)
• 3 en 1 RGB (15 LED)
• 3 en 1 RGB + 2 en 1 TW (30 LED)
• RGB (45 LED)
• RGB-W (60 LED)
• RGB-WW (75 LED)
• RGB-2 en 1 TW (60 LED)

La cantidad de LED por tira (unidades) determina el flujo luminoso total y la aplicación. A continuación se indican algunas directrices para los LED Nichia 4000K CRI80:

Recomendamos que el número total de LEDs que se utilizarán para construir su módulo personalizado sea lo más cercano posible a un múltiplo de 5000 para cada color.

Paso 9: Material y calidad de la PCB del módulo LED

El módulo LED puede tener una PCB FR-4, la elección para la mayoría de los diseños de módulos LED.

Existen 3 niveles de calidad:

• PCBFR4 económico: 1 capa de PCB, 1 mm de grosor de material de PCB, 1 oz de grosor de cobre de PCB
• Best Value PCB FR4: 2 capas de PCB, 1,6 mm de espesor de material de PCB, 1 oz de espesor de cobre de PCB
• Premium PCBFR4: 2 capas de PCB, 1,6 mm de grosor de material de PCB, 1,6 oz de grosor de cobre de PCB

PCB tiene las siguientes características estándar: Máscara de soldadura blanca, serigrafía negra. Acabado superficial sin plomo HAL. Distancia mínima entre trazas: 0,2 mm. Tamaño mínimo de los orificios: 0,3 mm. Separación mínima entre componentes: 0,5 mm. Separación mínima entre bordes: 0,5mm

Paso 11: Tipo de conexión eléctrica

• Almohadillas de Soldadura: el módulo LED tendrá 2 pares de Almohadillas de Soldadura en cada extremo, para + / - ... - conexión. Para los módulos LED con unidad de corte, los 2 pares estarán presentes en cada extremo de la unidad de corte.
• Conexión de superficie: el módulo LED tendrá 2 pares de conectores enchufables en cada extremo, para conexión + / - ... - conexión. Para los módulos LED con unidad de corte, los otros puntos de conexión serán almohadillas de soldadura. Los conectores Plug-in permiten conectar el cable con 18AWG...26AWG sin utilizar un soldador.
• Conexión de cables: El módulo LED se puede construir con un cable +/- ...- en uno o ambos extremos, con la longitud que usted especifique. Recomendamos un máximo de 50 cm para evitar caídas de tensión.

El módulo LED multicolor tendrá circuitos eléctricos para cada canal, siendo el positivo compartido y el negativo individual para cada canal.

Paso 15: Alcance de la entrega

El proceso de pedido y el pago en línea pueden realizarse por la cantidad total del pedido (unidades) o por el dibujo, el diseño o las muestras. En función de su elección, el alcance de la entrega y el pago serán los siguientes:

• Cantidaddel pedido (unidades): la cantidad completa introducida en el paso 1, incluidos el dibujo, el diseño y las muestras.
• Sólo diseño y muestras: Dibujo, Diseño y 5 muestras de 50 cm como máximo cada una, para la tira LED con las especificaciones del pedido.
• Sólo dibujo: El dibujo del tiras LED, incluyendo:

- Dibujo dimensional, con posición de los LEDs, pads de soldadura, componentes de regulación de corriente, información impresa de la PCB.

- Resumen de las características principales (datos técnicos de la unidad de corte), incluyendo dimensiones, modo de funcionamiento, voltaje, corriente, potencia, temperatura de color, flujo luminoso, eficiencia, CRI, tipo de LED.

- Información sobre la PCB: material base, capas, cobre.

Paso 16: Opciones avanzadas

Si ya tiene el diseño de su módulo LED hecho al detalle o tiene requisitos especiales, le recomendamos que rellene los datos pertinentes en la sección OPCIONES AVANZADAS. Rellene sólo los campos que sean relevantes para usted. También puede facilitarnos esta información por correo electrónico, en la fase de validación del diseño.

• Su número de pieza: Podemos imprimir el número de pieza que nos indique en la placa de circuito impreso de tira LED, con un máximo de 10 caracteres. Se imprimirá además de la información exigida por la legislación de la Unión Europea: fabricante, número de pieza del fabricante, información técnica pertinente (como tensión, corriente, temperatura de color, flujo luminoso, TC), CE, ROSH, logotipo de reciclaje.
• Paso de los LED: distancia entre los puntos centrales de cada LED en mm.
• Longitud máxima de la fila de módulos LED (m): Muchos proyectos requieren que varios módulos/tiras LED se alimenten juntos en una línea. Esta información puede ayudar a diseñar correctamente la placa de circuito impreso del módulo LED.

Las opciones avanzadas no deben cambiar las características del módulo LED y/o el valor del pedido.

OPCIONAL: Subir archivos (después de realizar el pedido):

Subir archivos: Si tiene requisitos de diseño específicos para el módulo o tira LED personalizada, que no cambien las características del módulo LED, puede subirlos desde la sección de subir archivos o desde la página en este enlace. Los archivos aceptados son PDF, Gerber, archivo PCB. Aceptamos formato Zip, Rar, máximo 10MB para todos los archivos. ¡Sólo suba estos archivos después de completar su pedido! Su número de pedido y dirección de correo electrónico son obligatorios.
