Módulo LED Configurable Nichia MatrixMini blanco CRI 70-99 1800-7800K 12/24/48V 4-504 LEDs 3-42cm (125.000lm/m²)
Utilice este formulario especializado para solicitar sus módulos LED MatrixMini4080 personalizados.
- Más detalles a continuación
- Se aplican los términos y condiciones
- Información con * es obligatoria.
Construya sus propios módulos LED Nichia MatrixMini4080
- El Módulo LED Base MatrixMini4080 está equipado con 4 LEDs japoneses Nichia 757 de potencia media, con el mayor rendimiento del mercado.
- Módulo LED base de 30x30 mm con un sistema de conexión plug-and-play versátil y fácil de usar
- Puede pedirse premontado, con formas funcionales que también pueden separarse en Módulos LED Base
- Opciones de CRI: 70, 80, 90, 95, 99
- Opciones de temperatura de color: 1800K a 7800K
- Opciones de tecnología Nichia especial: Optisolis, Vitasolis, H6, HPS, Rs060 Hortisolis, Rs030 Tiendas de alimentos frescos, Rs020 Carnicerías (a 5000K)
- Tensión constante de 12/24/48V
Construya su propio módulo LED MatrixMini Nichia blanco CRI 80-99 1800-7800K 24V 4-504 LEDs 3-42cm (hasta 125.000lm/m²)
Los módulos MatrixMini representan la solución óptima para construir luminarias con grandes superficies luminosas, mediante retroiluminación de forma uniforme y duradera. MatrixMini es un módulo de 3x3 cm que dispone de un innovador sistema de interconexión Plug & Play para construir fácilmente una gran variedad de formas de luz para las aplicaciones más diversas.
La libertad de creatividad se ve reforzada por el hecho de que los módulos LED MatrixMini 4 pueden pedirse en formas totalmente premontadas que también pueden separarse en módulos más pequeños de hasta 3x3 cm:

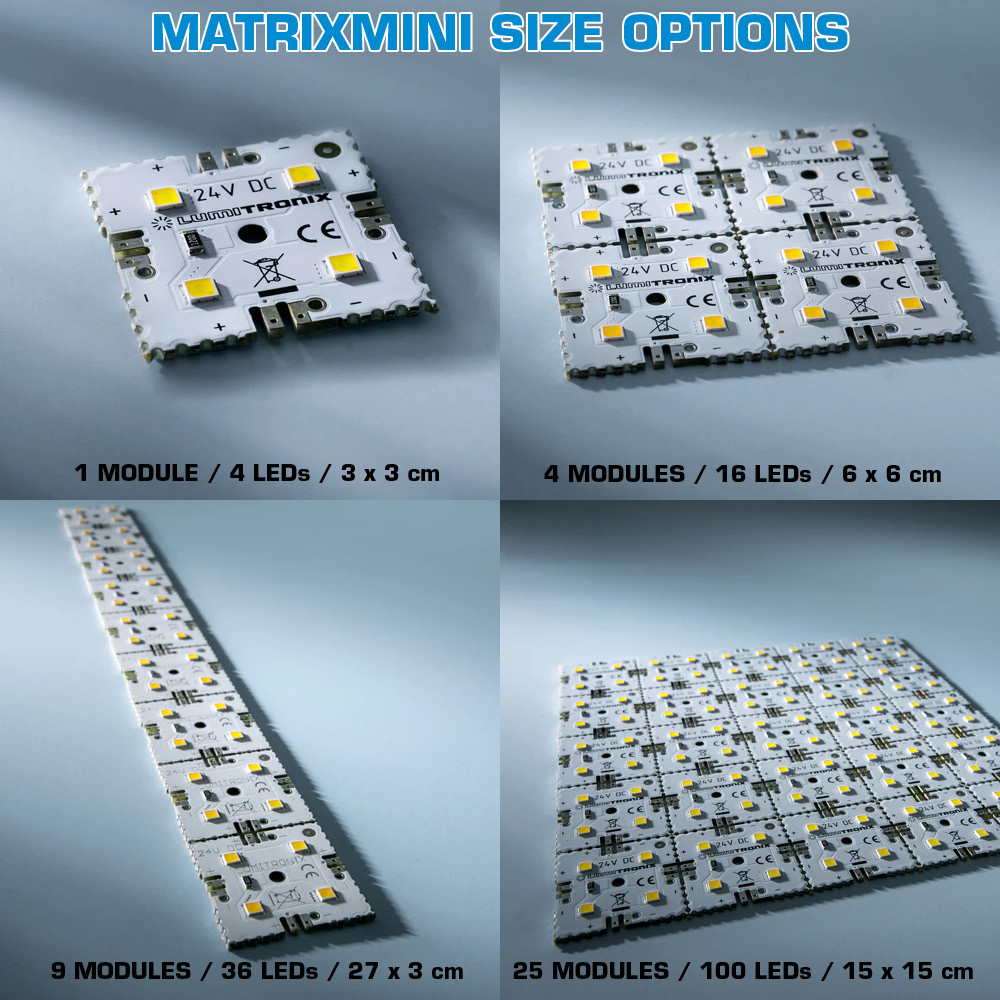

- MatrixMini-4-4080 2x2: 4 módulos en un cuadrado de 6x6 cm
- MatrixMini-25-4080 5x5: 25 módulos en un cuadrado de 15x15 cm
- MatrixMini-9-4080 9x1: 9 módulos en una línea de 27x3 cm

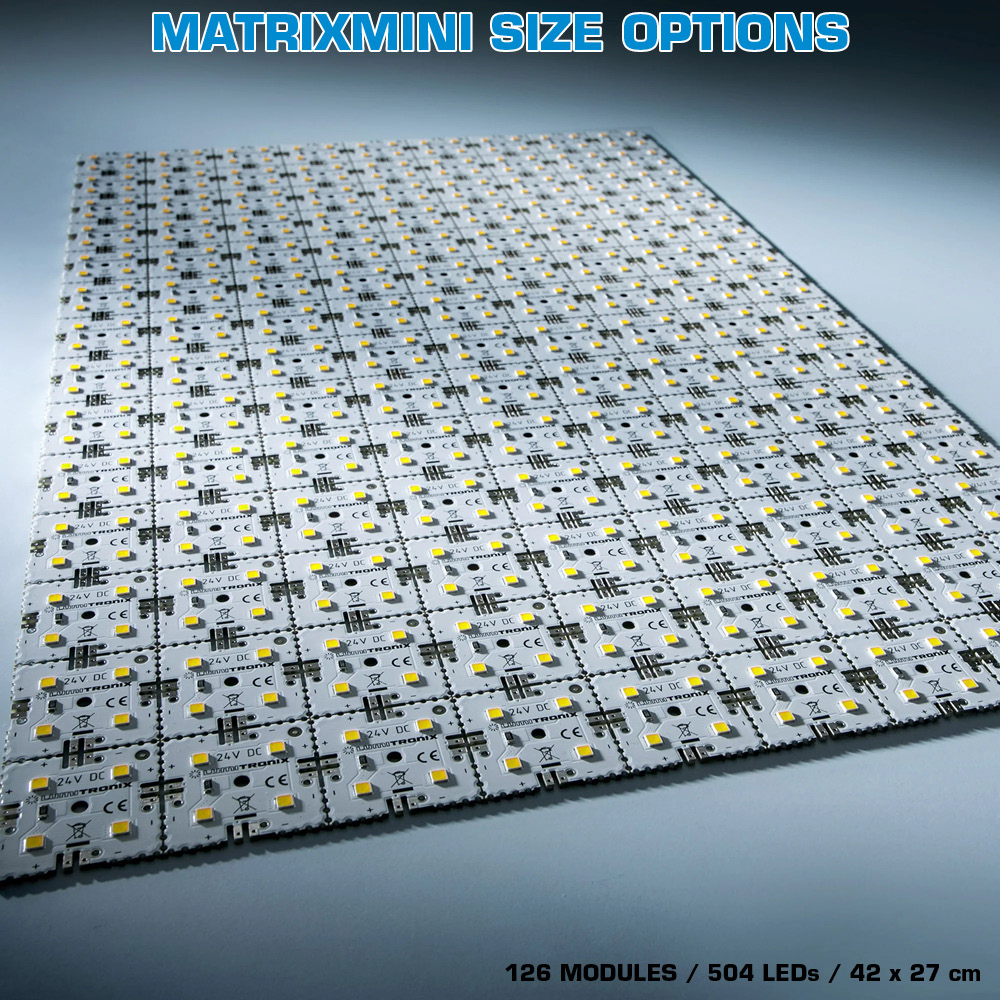

- MatrixMini-126-4080 9x14: 126 módulos en un rectángulo de 42x27 cm
La facilidad de instalación es sólo uno de los puntos fuertes de nuestros módulos. El uso de los LED Nichia 757 de alto rendimiento que proporcionan una enorme salida de luz de hasta 120.000 lm / metro cuadrado con un consumo de energía mínimo y una vida útil de más de 100.000 horas son más.
Gracias a las innovadoras técnicas que hemos utilizado para el diseño de la placa de circuito impreso, la eficiencia de los LED se sitúa en un mínimo de 143 lm/vatio y la Matrix apenas se calienta, no necesita refrigeración.

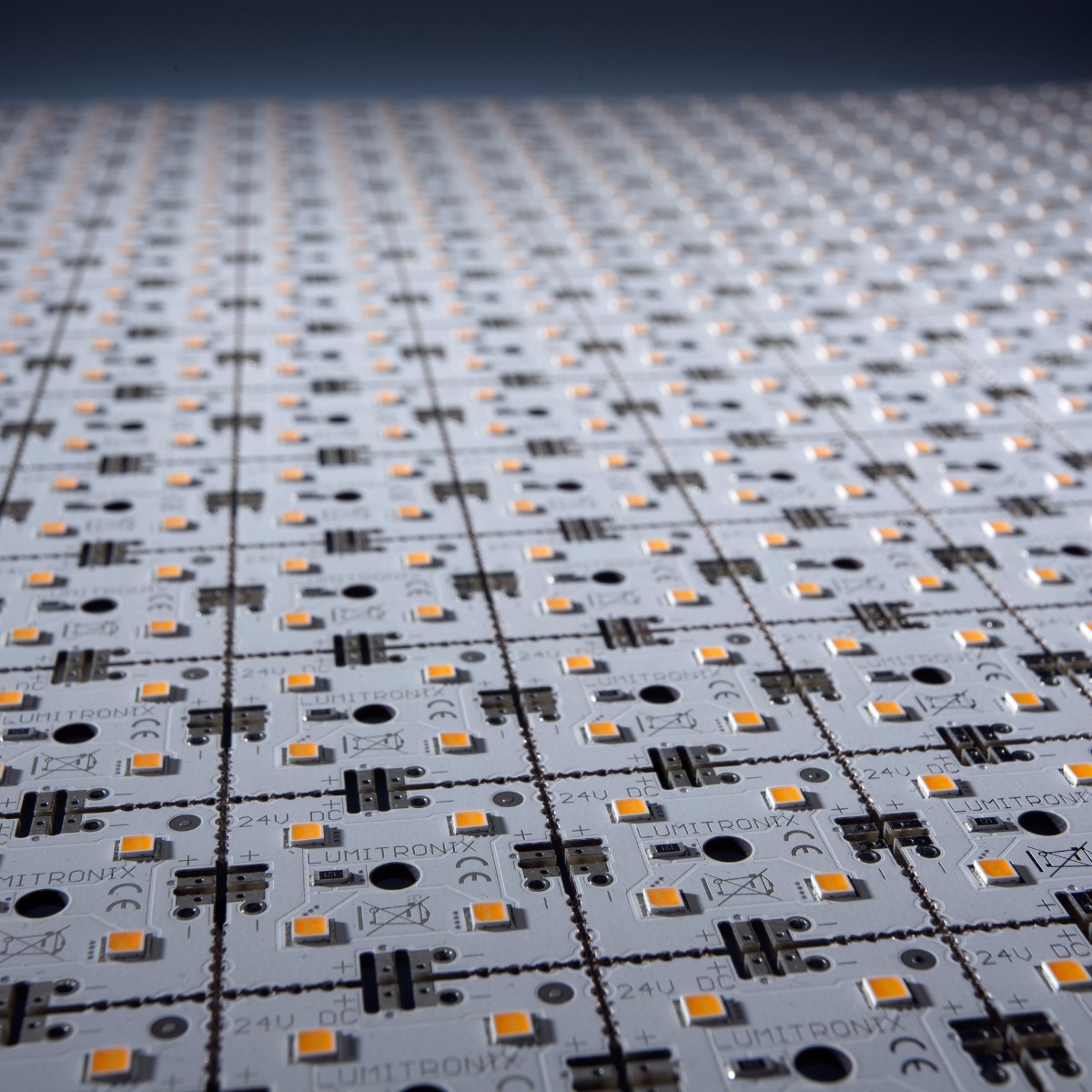

La Matrix está diseñada de forma que puede suministrarse en una sola pieza con un tamaño de hasta 19 x 14 segmentos (4 LED por segmento) y funciona como una gran placa de circuito impreso. No obstante, la Matrix puede separarse a mano sin necesidad de herramientas. Cada segmento también funciona individualmente. Como cada uno de los cuatro lados del segmento cuadrado dispone de conectores, con ellos se pueden construir largas cadenas, formas complejas o grandes superficies. Los segmentos individuales de Matrix pueden conectarse fácilmente entre sí con nuestros conectores directos. No es necesario soldar.
Matrix no sólo sirve necesariamente como módulo técnico, por ejemplo, para rótulos publicitarios, letras luminosas o iluminación ambiental, sino que también puede instalarse directamente en el techo o la pared sin necesidad de provisiones (24 V) como luminaria técnica. Ya se trate de letras grandes, largas cadenas o enormes superficies, el concepto Matrix LED de Ledrise permite una variedad ilimitada con un solo producto.
MatrixMini es la mejor elección para proyectos que requieren una luz intensa, con LED instalados en formas dentro de luminarias, directamente visibles o detrás de un material translúcido (plexiglás, piedra, mármol, barisol).
La garantía de nuestras Matrices LED Nichia es de 5 años y puede ampliarse hasta 7 años en algunos casos, con lo que la inversión queda asegurada en el tiempo y se recupera rápidamente gracias a los mínimos costes de mantenimiento y al reducido consumo de energía.
Soluciones LED personalizadas: Excelencia en iluminación a medida
No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede ajustarse a sus necesidades únicas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.
Comience su proyecto LED personalizado
¿Está preparado para hacer realidad su visión con el módulo LED perfecto? Pídalo ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.
Explicación del proceso de pedido del módulo LED MatrixMini personalizado y detalles técnicos:
Construya su propio módulo LED Nichia MatrixMini4080, fabricado en Alemania, con la serie LED Nichia 757.

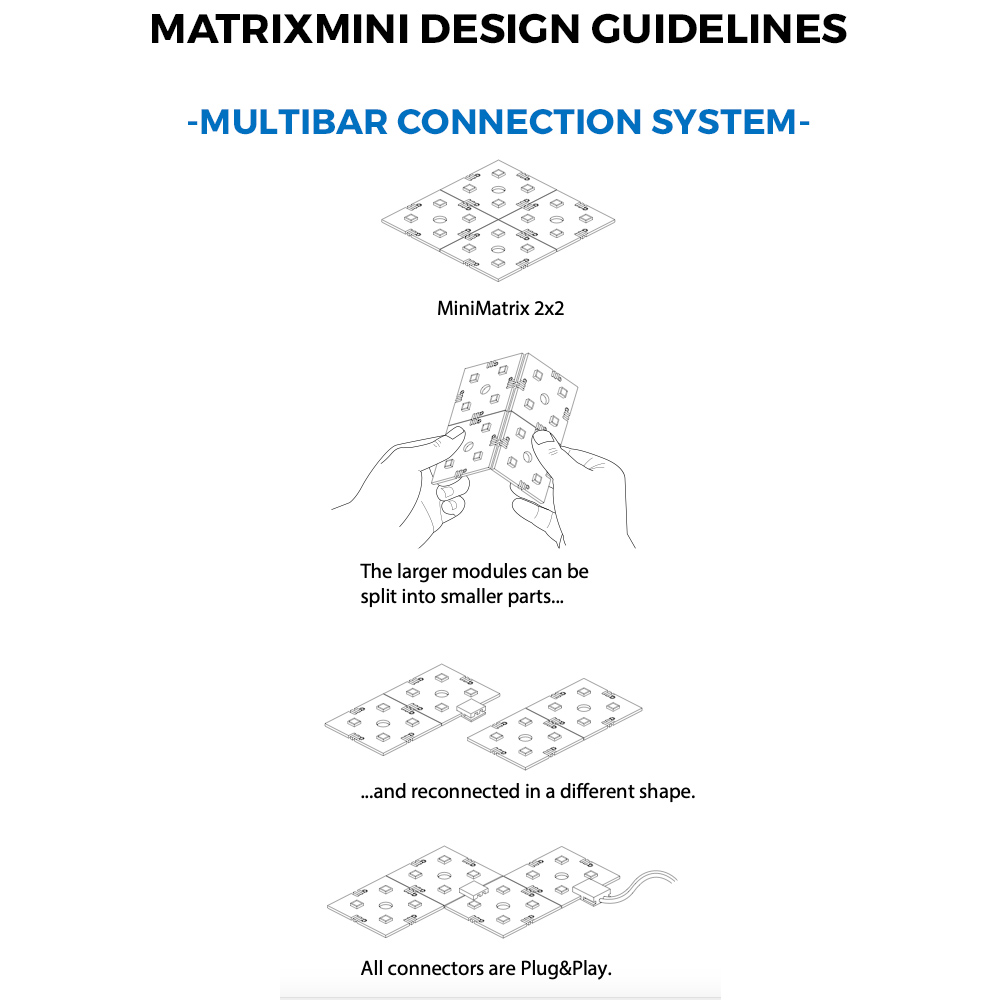

Paso 1: MatrixMini4080 en formato premontado
Los módulos LED MatrixMini 4 también se pueden pedir totalmente premontados y también se pueden separar en módulos más pequeños de hasta 3x3 cm:
- MatrixMini-4-4080 2x2: 4 módulos en un cuadrado de 6x6 cm
- MatrixMini-25-4080 5x5: 25 módulos en un cuadrado de 15x15 cm
- MatrixMini-9-4080 9x1: 9 módulos en una línea de 27x3 cm
- MatrixMin-126-4080 9x14: 126 módulos en un rectángulo de 42x27 cm
Las formas son totalmente funcionales si se conectan con un solo conector. Le recomendamos que elija la forma que mejor se adapte a su proyecto.
Paso 2: Cantidad del pedido (unidades de formato premontado)
¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 10 piezas MatrixMini-126-4080 con 504 LEDs o 1200 Módulos LED Base.

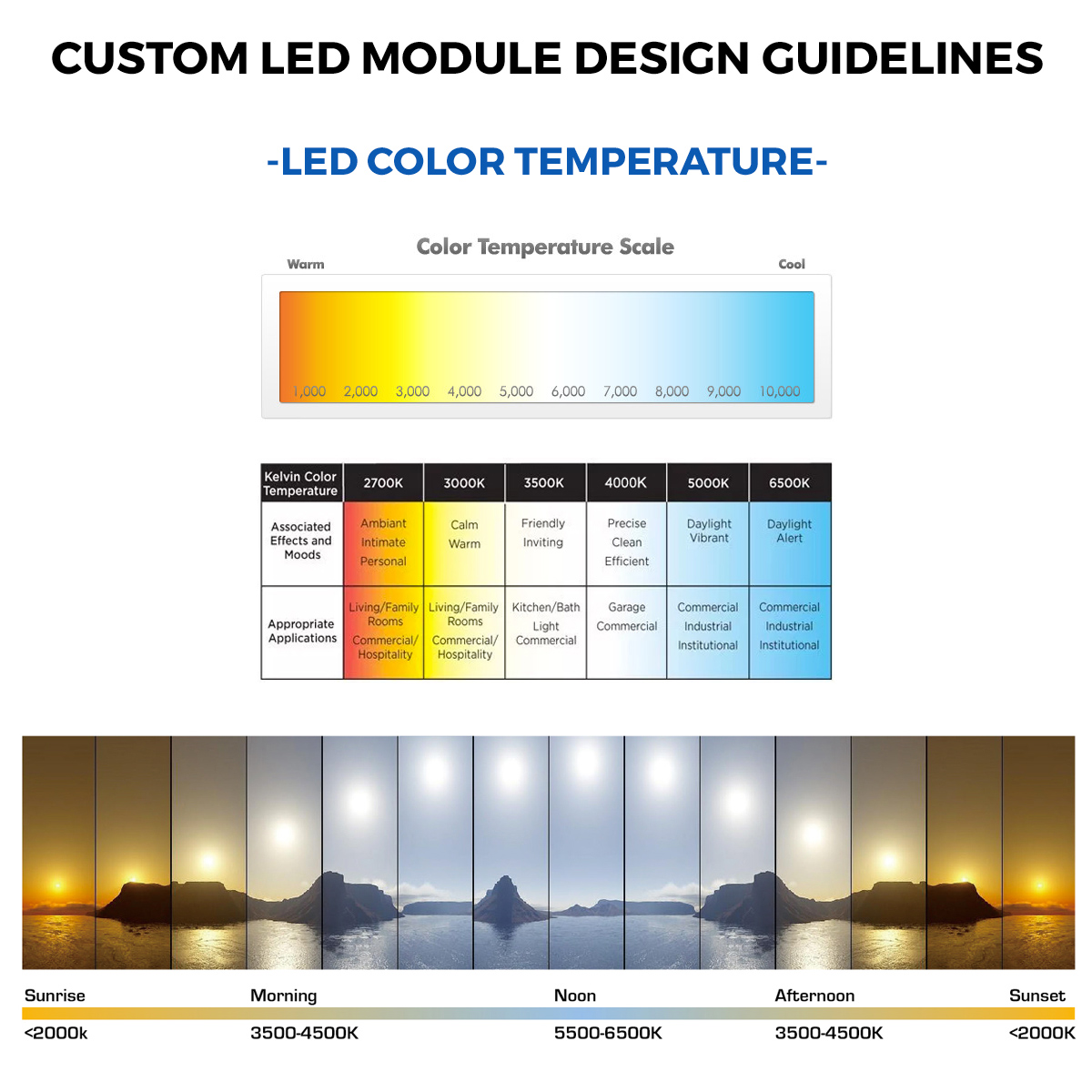

Paso 3: Temperatura de color de los LED
Diferentes temperaturas de color crean diferentes efectos visuales y son apropiados para diferentes entornos. La temperatura de color se mide en Kelvin (K) en una escala de "cálido" a "frío": Cuanto más "cálida" sea la luz, menor será el número de Kelvin. Cuanto más "fría" sea la luz, mayor será el número de Kelvin. Puedes leer más sobre la temperatura de color recomendada para un proyecto en nuestro blog.
Paso 4: CRI del LED Nichia 757, tipo especial y voltaje del módulo LED
Puede elegir que el módulo LED funcione a 12 V, 24 V o 48 V. Esto influye en el tipo de LED Nichia disponible y en el precio total. 24V es la opción recomendada para este producto.
La módulo de LED se construirá con la última generación de la serie 757 LED de Nichia, los LED de potencia media 3030 líderes del sector. La serie 757 LED tiene la mayor eficacia luminosa del sector (hasta 222 lm/w) y la mayor fiabilidad (hasta 100.000h de vida útil L70). Cada LED tiene un consumo típico de 0,2 W a 65 mA, para un flujo luminoso de hasta 45 lm.
Haga clic aquí para ver la gama actual de Nichia.
Los tipos especiales de LED Nichia 757 incluyen:
- Optisolis 757 y CRI99: LED con un espectro cercano a la luz natural, CRI99, R9 mínimo 85
- Serie H6 757 & CRI90: LEDs que consiguen una calidad de color mejor que los LEDs tradicionales (Ra≥90, R9≥50, R15≥85) manteniendo una eficacia mejor que los LEDs Ra≥80.
- Serie Vitasolis 757 y CRI80: Los LEDs Vitasolis emiten un color blanco natural con un alto contenido de energía azul-verde que se ha demostrado que estimula el despertar y favorece una vida vibrante.
- Serie HPS 757 & CRI70: LED que reproduce auténticamente el color de emisión de las lámparas de sodio de alta presión (HPS), que se utilizan con mayor frecuencia para la iluminación de carreteras y el alumbrado exterior en todo el mundo.
- Rs060 Hortisolis Nichia: la serie Hortisolis™ de LED blancos de Nichia que van a ser los LED más adecuados para el crecimiento de las plantas (se encuentran en la selección de temperatura de color 5000K).
- Redención de color especial: Luz que resalta lo mejor de los productos como la carne (Rs020 que se encuentra en 5000K) y los alimentos frescos (Rs030).
No todas las temperaturas de color están disponibles para cada tipo de LED o CRI. La hoja de datos especificará el número de pieza del LED Nichia.
Los LEDs Optisolis, Vitasolis, Hortisolis y Special Color Redention sólo pueden utilizarse con la opción de tensión de alimentación de 12 V.

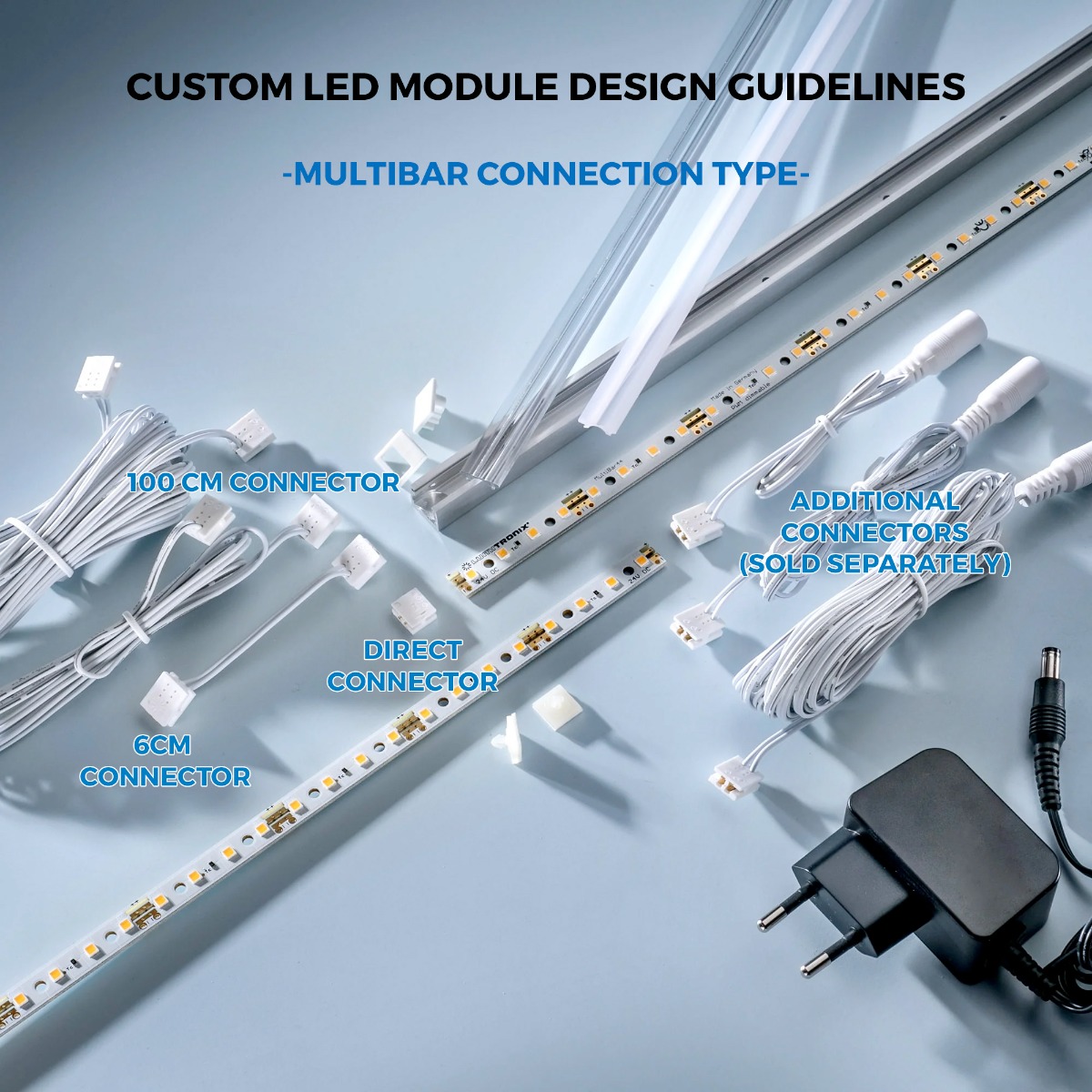

Paso 5: Tipo de conector Multibarra

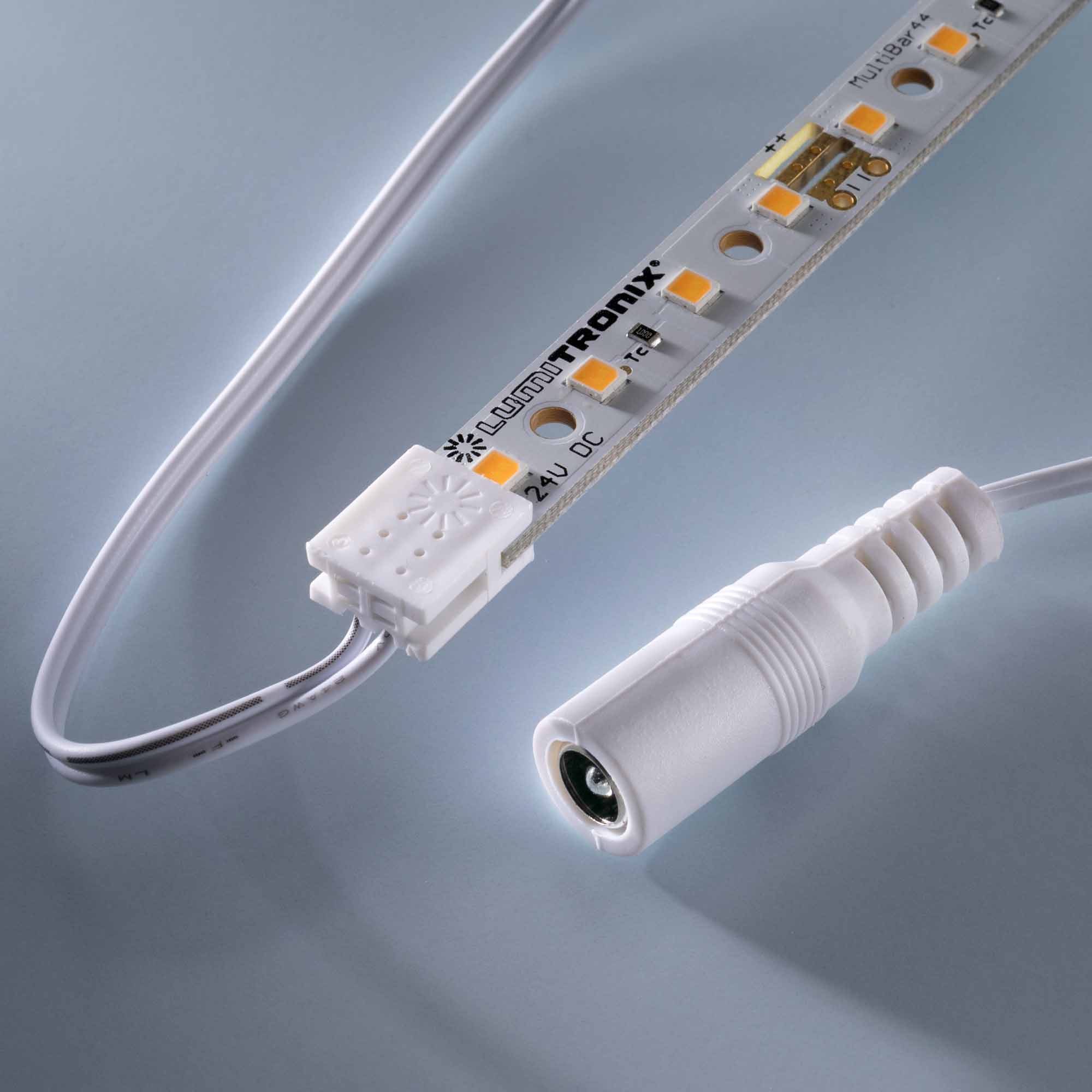

El sistema de conexión MultiBar Plug & Play facilita la conexión de los módulos LED en largas tiras de luz sin necesidad de soldar. Hay muchos tipos de conectores MultiBar disponibles. Puede pedir los tipos más populares con los módulos LED Multibar personalizados a un precio especial o más adelante, a nuestro precio estándar.

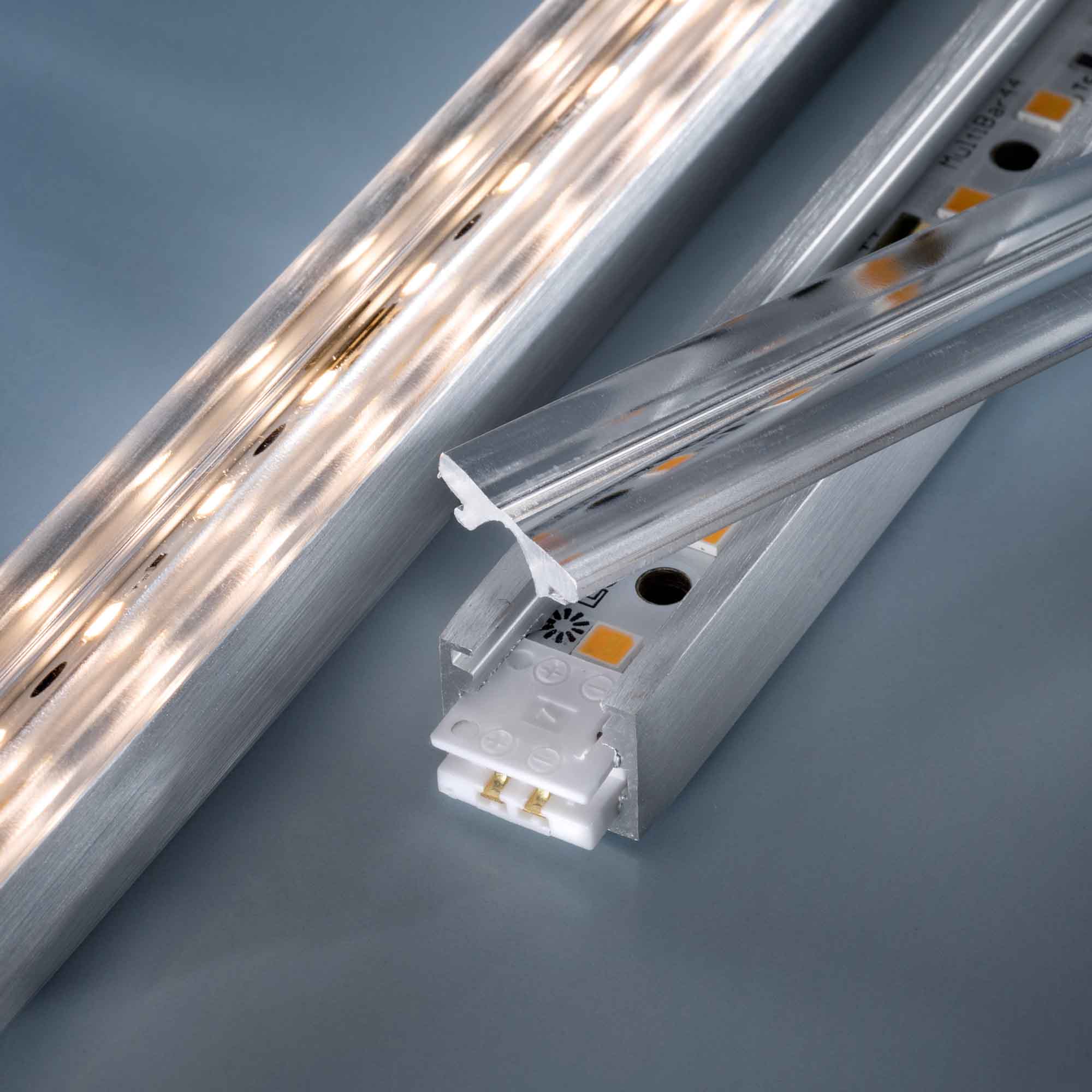

Paso 6: Tipo de perfil Multibar
El sistema de conexión MultiBar Plug & Play facilita la instalación de los módulos LED en perfiles especialmente diseñados, para construir largas tiras de luz sin necesidad de soldar. Hay muchos tipos de perfiles disponibles. Puede pedir los tipos más populares con los módulos LED Multibar personalizados a un precio especial o, más adelante, a nuestro precio estándar.
Especificaciones técnicas de MatrixMini:
- 4 x Nichia 757 LED por módulo LED base, 88 por metro
- Dimensiones LED Base: 30 x 30 x 2,5 mm
- Placa de circuito impreso rígida FR4
- Sistema de conexión Plug & Play, incluso para piezas cortadas 30x30mm)
- Diseño de tensión constante de 12/24/48VDC
- Muy alta luminosidad, hasta 125.000lm por metro cuadrado para CRI80 a 5000K, o 5000lm para una fila de 1 metro de largo
- 100.000h de vida útil
- Opciones CRI: 70, 80, 90, 95, 99
- Opciones de temperatura de color: 1800K a 7800K
- Opciones de tecnología Nichia especial: Optisolis, Vitasolis, H6, HPS
- Se puede dividir cada 30x30mm
- Potencia nominal de hasta 0,5 W por módulo base
- Optimizado para oficinas y espacios comerciales
- Diámetro del orificio: aprox. 3 mm
- Distancia perforaciones (centro/centro): aprox. 30 mm
- Fácil de instalar
- 5 años de garantía
- Elipse MacAdam de 3 pasos
- Regulable
- Fabricado en Alemania
- LED fabricados en Japón
- CE, ROSH, REACH
Campos de aplicación
- Iluminación general o comercial de larga duración en tiendas, oficinas, estudios de TV, gabinetes, clínicas o en el hogar
- Construcción de formas luminosas
- Retroiluminación detrás de superficies translúcidas de barisol, plexiglás, piedra, etc...
- Vitrinas iluminadas
- Construcción de luminarias o paneles LED
- Reconstrucción/reequipamiento de luminarias antiguas a tecnología LED
| SKU | matrixmini_4090 |
|---|---|
| Weight brut (g) | 1.000000 |
| Flujo luminoso por metro | 5000 |
| Regulable | Si |
| Garantia (meses) | 60 |
| Vida util residencial, 3h diario (anos) | 92 |
| Vida util del producto (horas) | 100000 |
| Vida util comercial, 12h diario (anos) | 23 |
| Gama de productos | MatrixMini4080 |
| Tipo de tira | Rigido |
| Numero de LEDs por unidad de venta | 4 |
| Diimensiones | 30x30x2.5 |
| Dimensiones: Longitud (cm) | 3 |
| Dimensiones: Ancho (mm) | 30 |
| Dimensiones: Altura (mm) | 2.5 |
| Se puede cortar a (mm) | 30 |
| Fabricante | Lumistrips |
| Tensión directa (V) | 24 |
Condiciones de pedido de módulos LED personalizados
Una vez confirmado su pedido, fabricaremos la tira o módulo LED personalizado en nuestra fábrica de Alemania, basándonos en las especificaciones que nos haya facilitado. El pago es necesario para la confirmación del pedido. Los pedidos que se hayan pagado correctamente en línea se considerarán confirmados.
Así es como se ve el calendario una vez que confirmamos su pedido:
- Validación del diseño: comprobaremos los detalles de su pedido y la información adicional suministrada (archivo cargado), en un plazo de 5 días laborables.
- Borrador del diseño: Verá el primer dibujo de su tira o módulo LED personalizado en un plazo de 2 semanas.
- Hoja de datos: Después de que el dibujo obtenga su aprobación, crearemos para usted la hoja de datos de la tira LED personalizada, en un plazo de 2-4 semanas.
- Muestras: Usted puede solicitar recibir muestras, cuando usted ordene o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo total de entrega de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud.
- Producción en serie: Una vez que apruebe la hoja de datos y/o las muestras, iniciaremos la producción completa, que tardará entre 6 y 10 semanas.
Con nosotros, su inversión en tecnología LED personalizada es transparente, con pasos claros y plazos predecibles.
Cambios, cancelaciones, reembolsos y devoluciones de pedidos personalizados:
1. Durante el proceso de borrador de diseño se pueden realizar cambios en las especificaciones del módulo. Estos cambios pueden deberse a datos incorrectos suministrados al sistema de pedidos en línea, como especificaciones técnicas imposibles de producir o datos erróneos.
En los módulos LED con dimensiones personalizadas, el separador decimal es el punto (.)
Los cambios que conlleven costes adicionales darán lugar al recálculo del valor del pedido.
2. El pedido de módulos LED personalizados puede cancelarse
- En un plazo de 5 días laborables con un cargo de cancelación del 5%.
- Tras recibir el borrador del diseño, con un recargo del 15%.
- Después de recibir la hoja de datos, con una penalización del 25%.
- Después de recibir las muestras, con una tasa de cancelación del 25% + el coste de las muestras.
Una vez aprobadas la hoja de datos y/o las muestras e iniciada la producción en serie, el pedido no podrá cancelarse. Los productos LED hechos a medida no pueden devolverse. Nos reservamos el derecho de cancelar pedidos en cualquier momento, hasta el momento de la entrega. Los pedidos cancelados por decisión nuestra serán reembolsados en su totalidad. No seremos responsables de los costes o daños asociados causados por la cancelación del pedido o los retrasos en la entrega.
Garantía de los módulos LED personalizados:
Ofrecemos una garantía de 5 años para todos los módulos LED personalizados, basada en nuestros términos de garantía estándar.
La temperatura de funcionamiento es un factor crucial en la vida útil de los módulos LED. La temperatura máxima de funcionamiento (TC) se especificará en la fase de diseño y se indicará en el producto y en la hoja de datos. Es importante que utilice la gestión térmica para evitar que se supere el valor máximo. Si no es posible, debe informarnos durante la fase de diseño.
Métodos y costes de envío:
También aceptamos envíos a través de su cuenta express con DHL, TNT, UPS o FedEx. Después de recibir su pedido, póngase en contacto con nosotros por correo electrónico con esta elección.
En el caso de paquetes voluminosos con productos LED y accesorios personalizados, es posible que los gastos de envío estándar añadidos a través del proceso de pedido en línea no cubran totalmente la entrega segura y puntual de su pedido. Si descubrimos, antes de enviar su pedido, que los gastos de envío son superiores a los ya pagados o a los que podemos cubrir con el envío gratuito, es posible que le pidamos que cubra el coste adicional. En el caso de los pedidos con envío gratuito, el coste máximo de envío cubierto por nosotros es de 40 euros.
Certificaciones de los módulos LED personalizados:
Construidos en Alemania, los módulos LED personalizados cuentan con las siguientes certificaciones:
- CE
- ROSH
- REACH
Bajo pedido, se pueden proporcionar otras certificaciones (por un precio):
- UL
- CSA
