Módulo LED PCB Configurable Estrella o Cuadrado Nichia 219 LED Color Alta Potencia 1W 219 LED 350mA (500lm)
Utilice este formulario especializado para solicitar sus módulos LED Nichia 219 con PCB personalizado.
- Más detalles a continuación
- Se aplican los términos y condiciones
- Información con * es obligatoria.

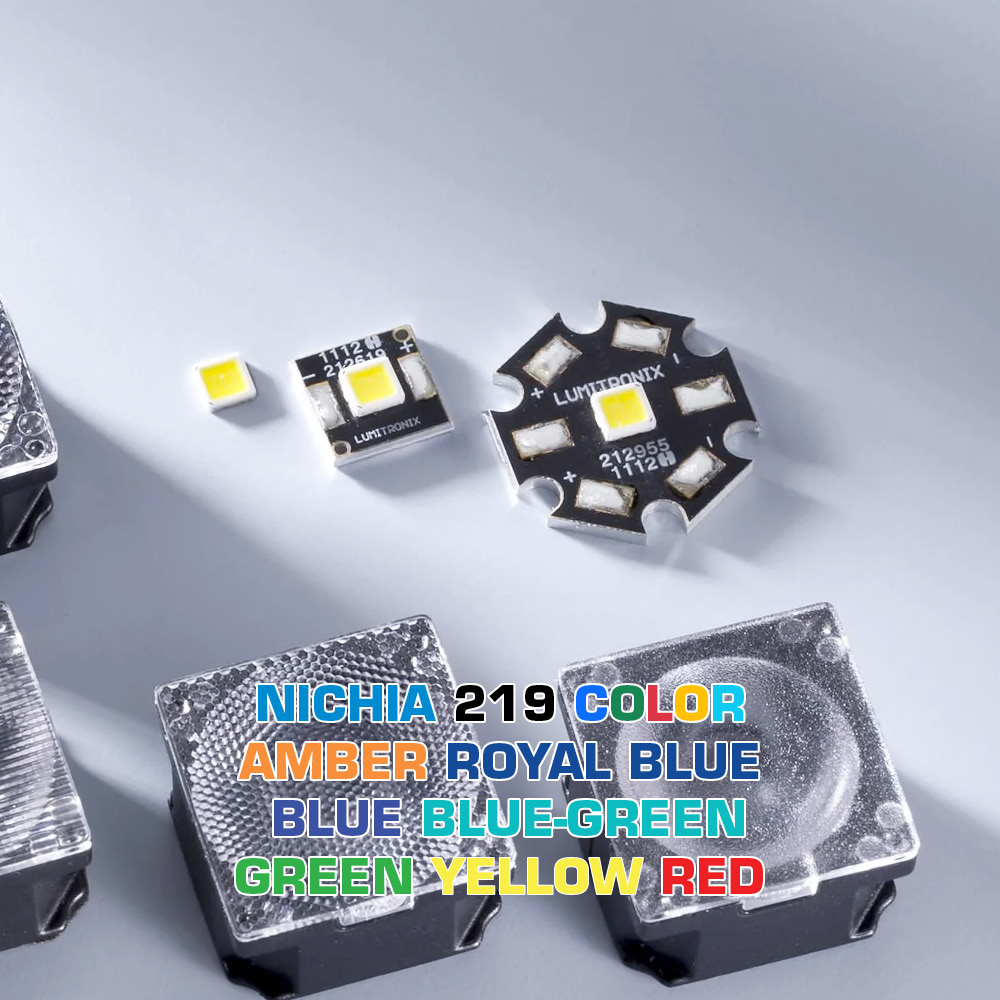

Construya su propia estrella o cuadrado PCB Nichia 219 Módulo LED de color
- Nichia 219 LED Módulo está equipado con un Nichia 219 1W LED de color de Japón
- Opciones de color: Ámbar, Azul real, Azul, Verde azulado, Verde, Ámbar, Rojo
- Diseño de corriente constante: 350-700mA
Construya su propia estrella o cuadrado PCB Nichia 219 LED Módulo de color de alta potencia 1W 219 LED
La serie 219 de Nichia son LEDs de alta potencia altamente fiables (3,5 x 3,5 mm / tamaño 3535) que utilizan un sustrato cerámico.
Con un alto rendimiento, larga vida útil y gran fiabilidad, estos LEDs son ideales para la iluminación exterior en entornos difíciles, como las farolas. Además de una amplia gama de opciones de salida, la serie 19 ofrece colores discretos vivos, incluidos el azul y el ámbar, adecuados para focos e iluminación de escenarios que requieren tanto luz de color de alta salida.

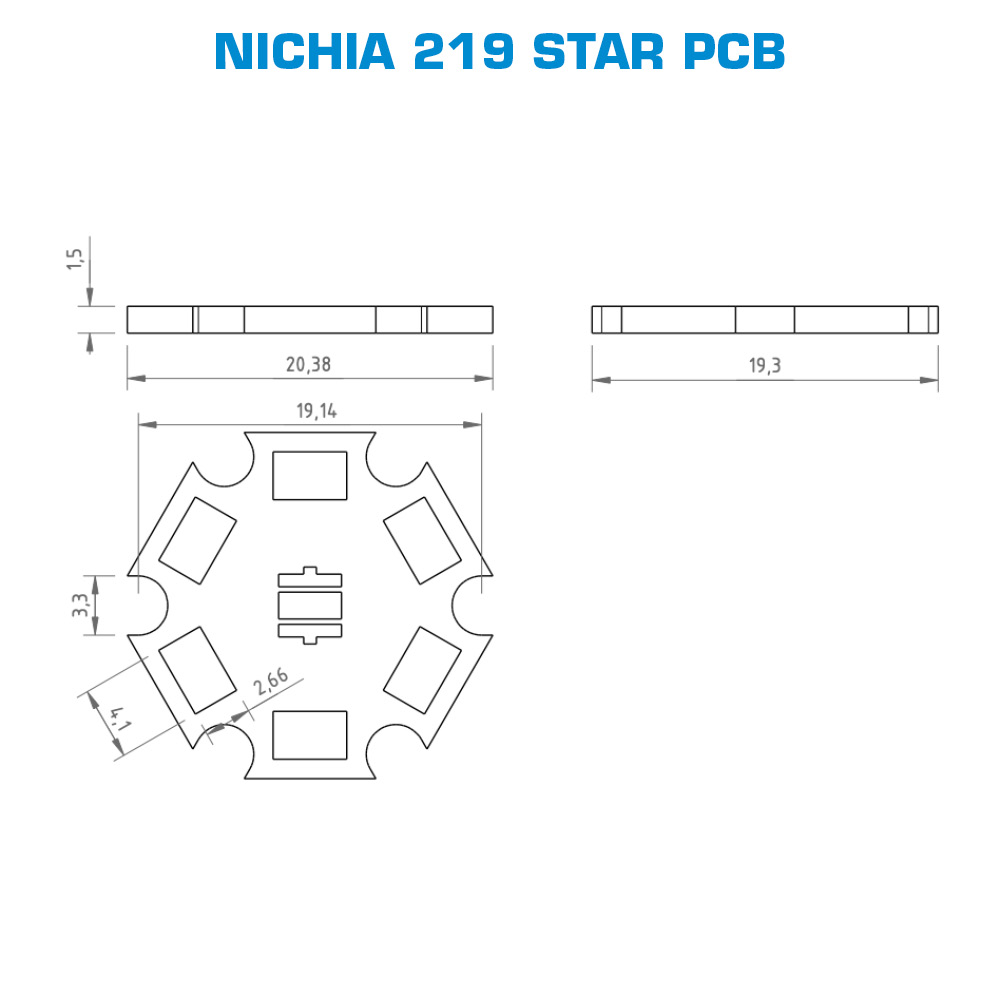

Con nuestro sistema Build Your Own puede pedir en línea la última generación de LED de la serie de color serie de color Nichia 219B (enlace aquí) en un PCB de aluminio para una fácil instalación en focos, linternas, farolas y muchas otras aplicaciones. El PCB de aluminio puede ser cuadrado de 10x10mm o en estrella de 21x19mm (ver imagen para dimensiones exactas).
Soluciones LED personalizadas: Excelencia en iluminación a medida
No se conforme con soluciones LED genéricas cuando nuestro servicio de personalización puede satisfacer sus necesidades específicas, evitando los compromisos asociados a los productos estándar. Con más de 20 años de experiencia en el sector, fabricamos en Alemania soluciones LED innovadoras, de calidad y alto rendimiento, adaptadas a sus especificaciones.
Comience su proyecto LED personalizado
¿Está preparado para hacer realidad su visión con el módulo LED perfecto? Haga su pedido ahora y permítanos iluminar su camino hacia la innovación, garantizando que su proyecto brille más que nunca.
Construya su propia estrella o cuadrado PCB Nichia 219 LED Module Color High Power 1W 219 LED Proceso de pedido explicado y detalles técnicos:
Construya su propia estrella o cuadrado PCB Nichia 219 LED Módulo, Hecho en Alemania.
Paso 1: Tamaño y forma del PCB de aluminio:
La forma del PCB de Aluminio y el tamaño del Módulo LED Nichia 219 puede ser:

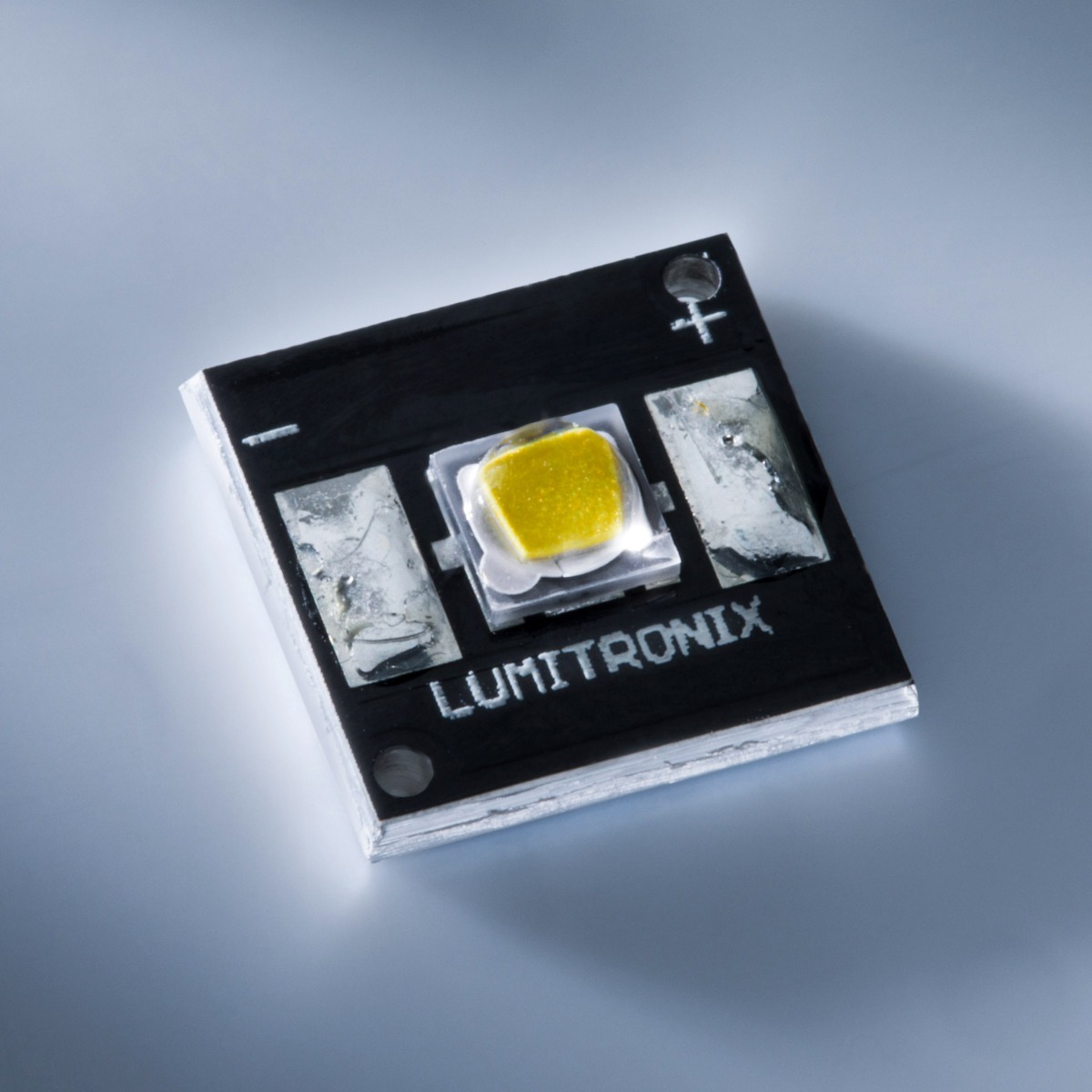

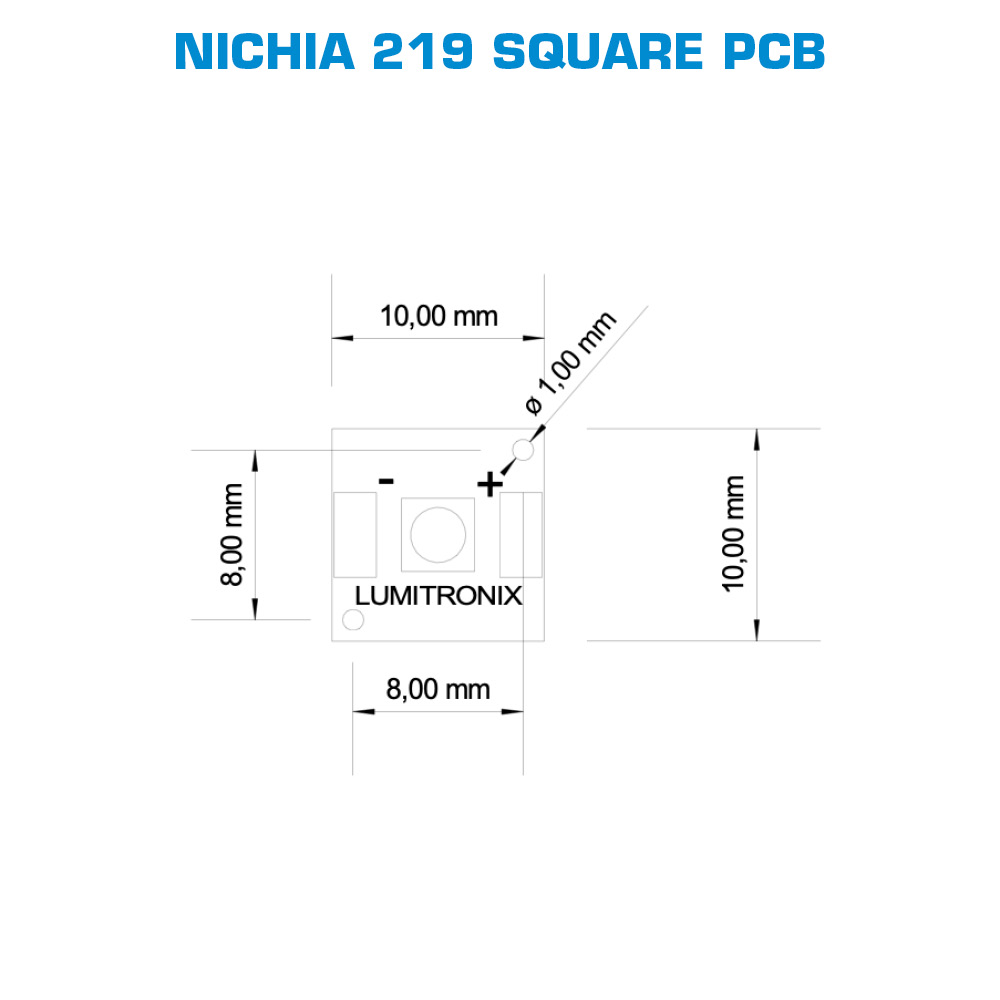

- PCB cuadrado: 10x10mm

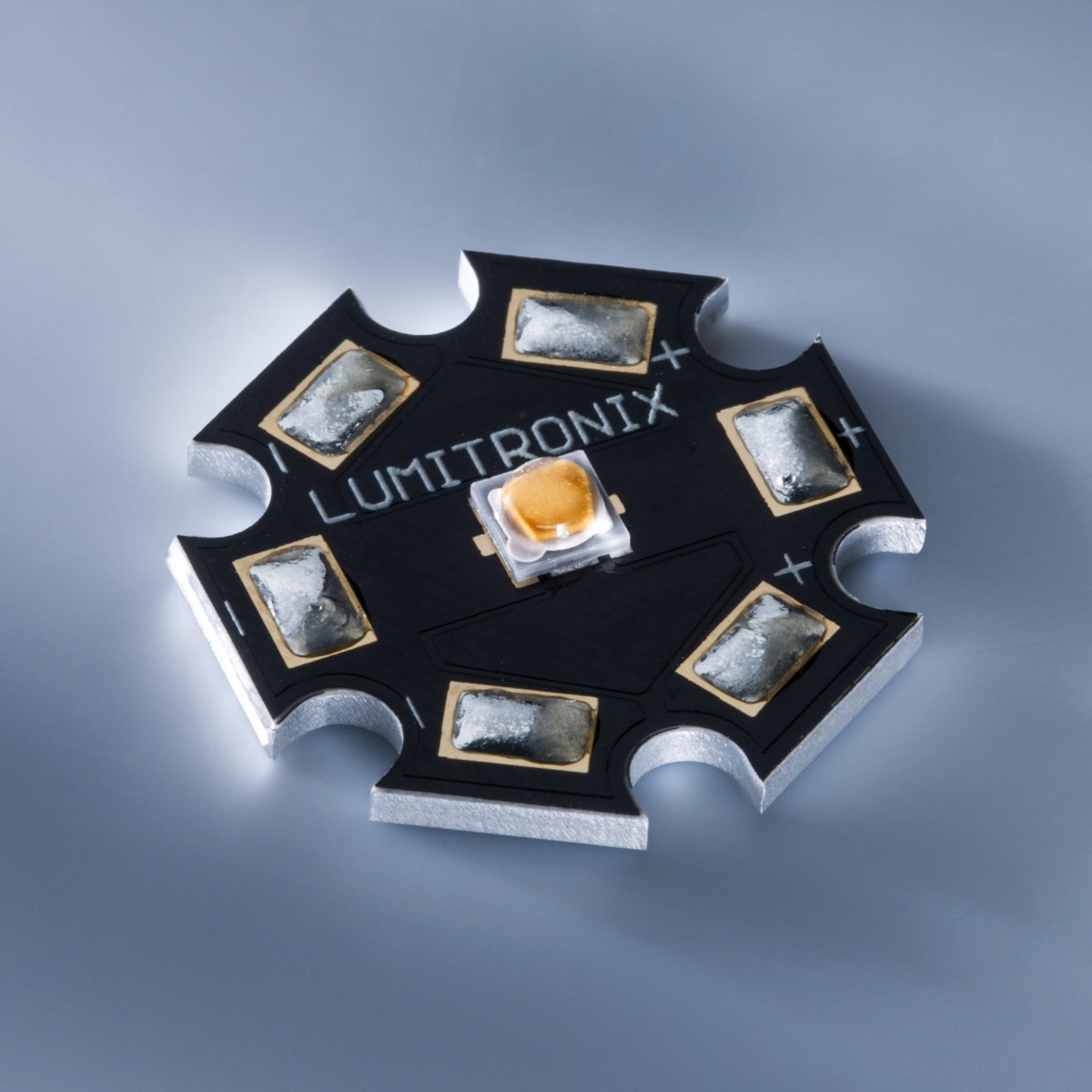

- Estrella PCB: 21x19mm
Paso 2: Cantidad del pedido (pcs)
¿Cuántos módulos necesita? Aunque no hay MOQ, recomendamos al menos 3500 piezas de módulo LED Nichia 219.
Paso 3: LED Nichia 219 COLOR
El módulo LED se construirá con la última generación de Nichia 219 COLOR LED de la serie, el líder de la industria 3535 LED de alta potencia.
Haga clic aquí para ver la actual Nichia color LED line-up.
Los LEDs de color Nichia 219 incluyen:

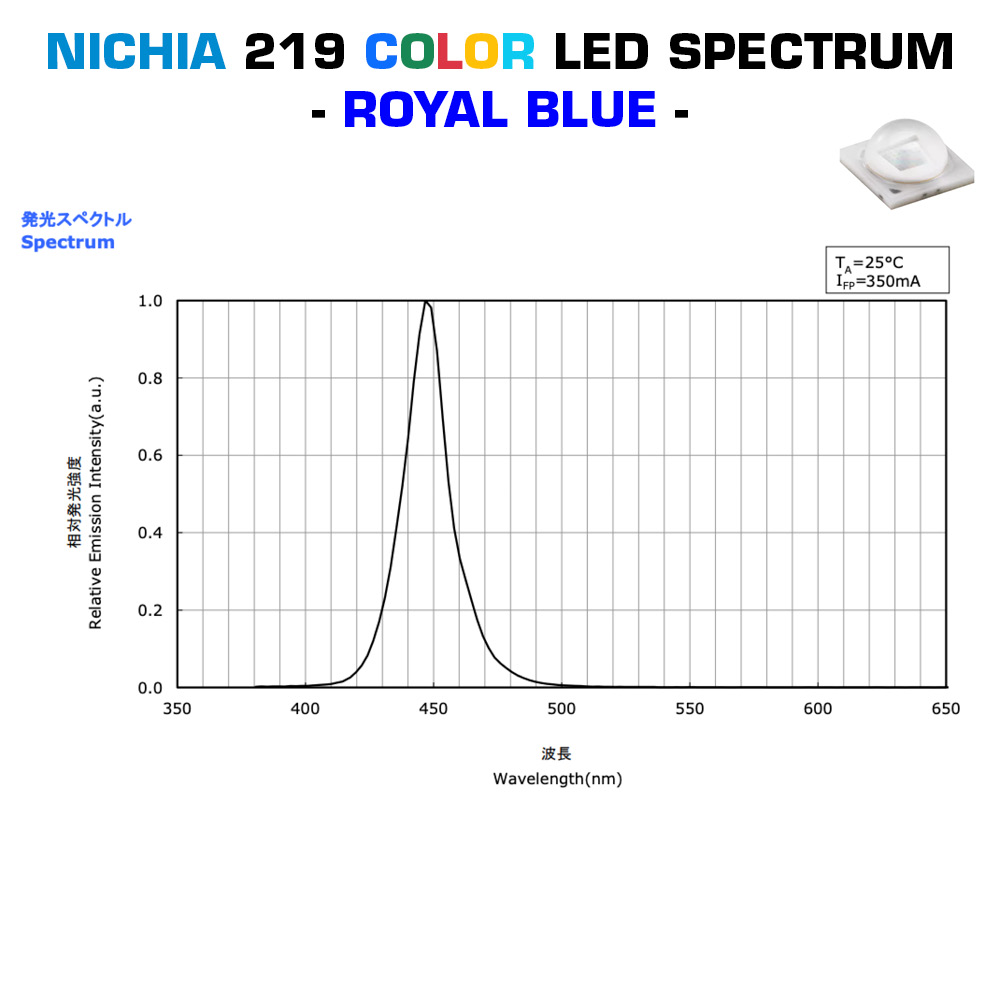

- ROYAL-BLUE: 450 nm pico*.
- AZUL: 465 nm pico*.

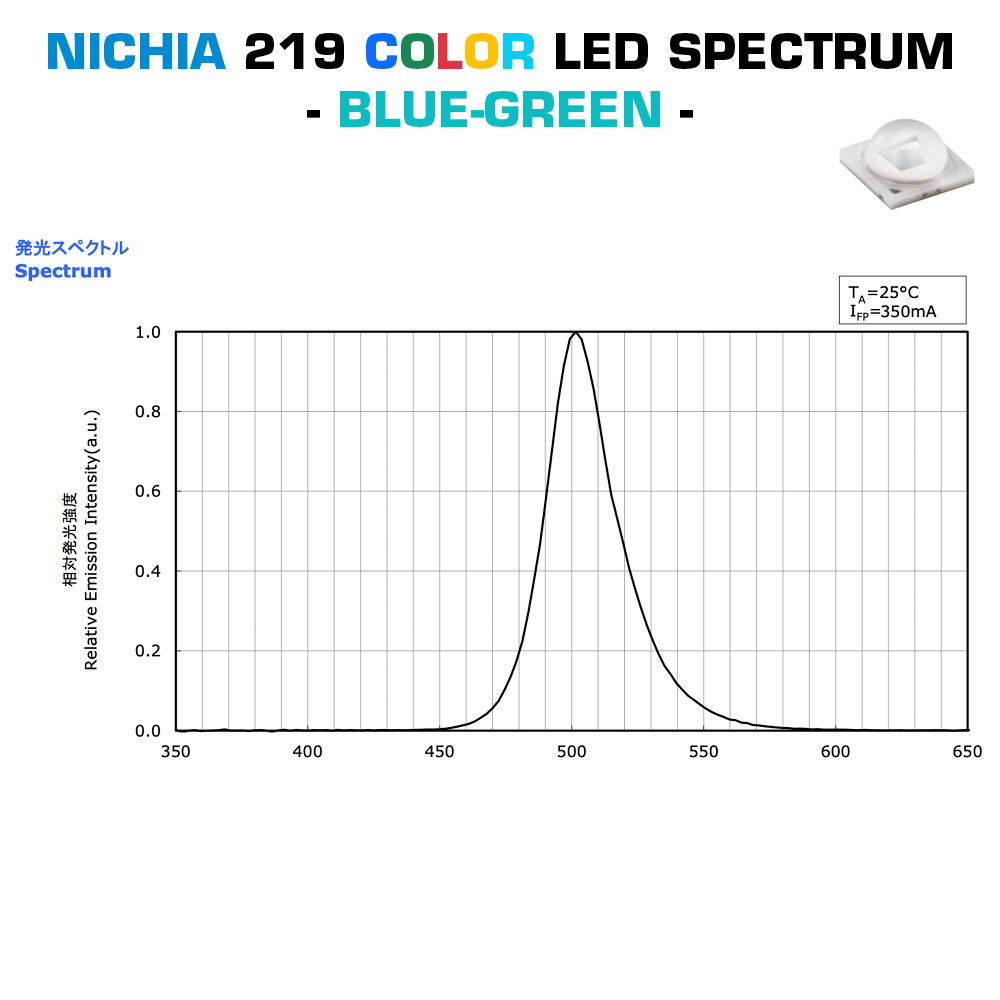

- AZUL-VERDE: 505 nm pico*.

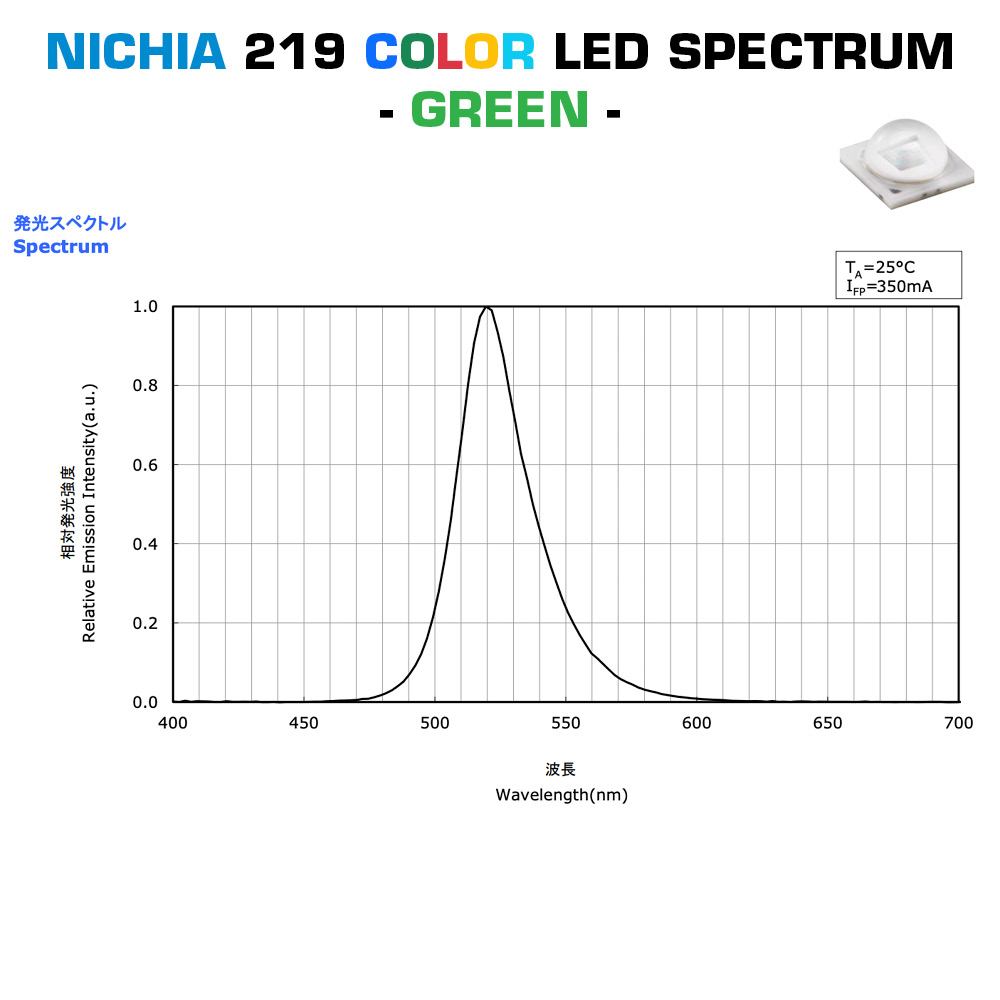

- VERDE: 515 nm de pico*.

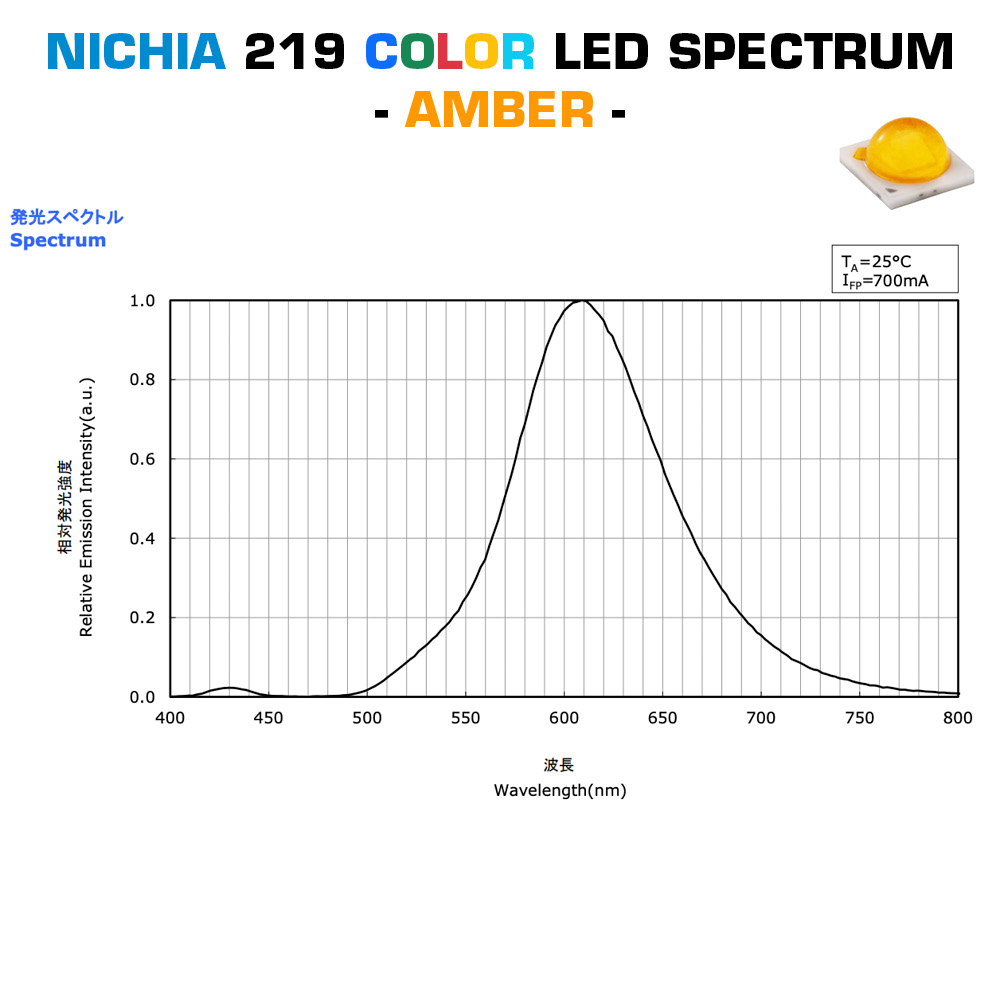

- ÁMBAR: 620 nm de pico*.

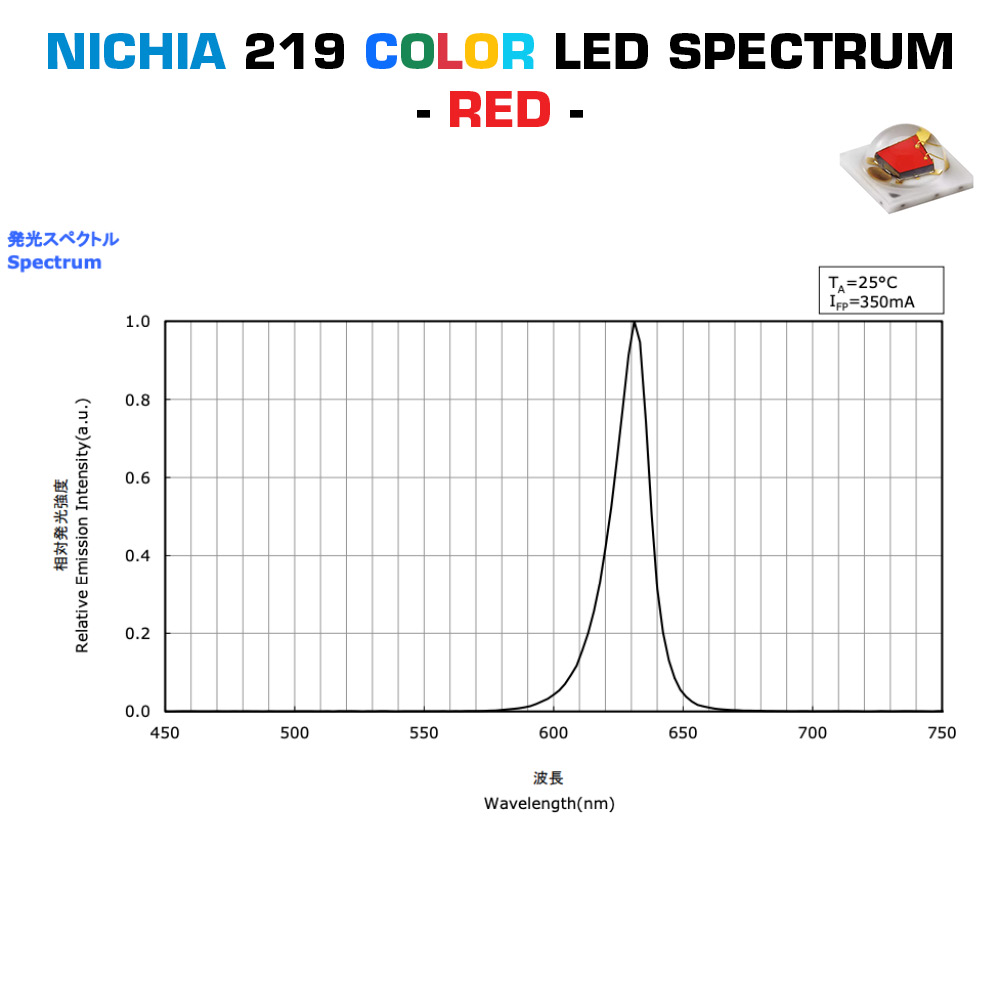

- ROJO 635nm pico*

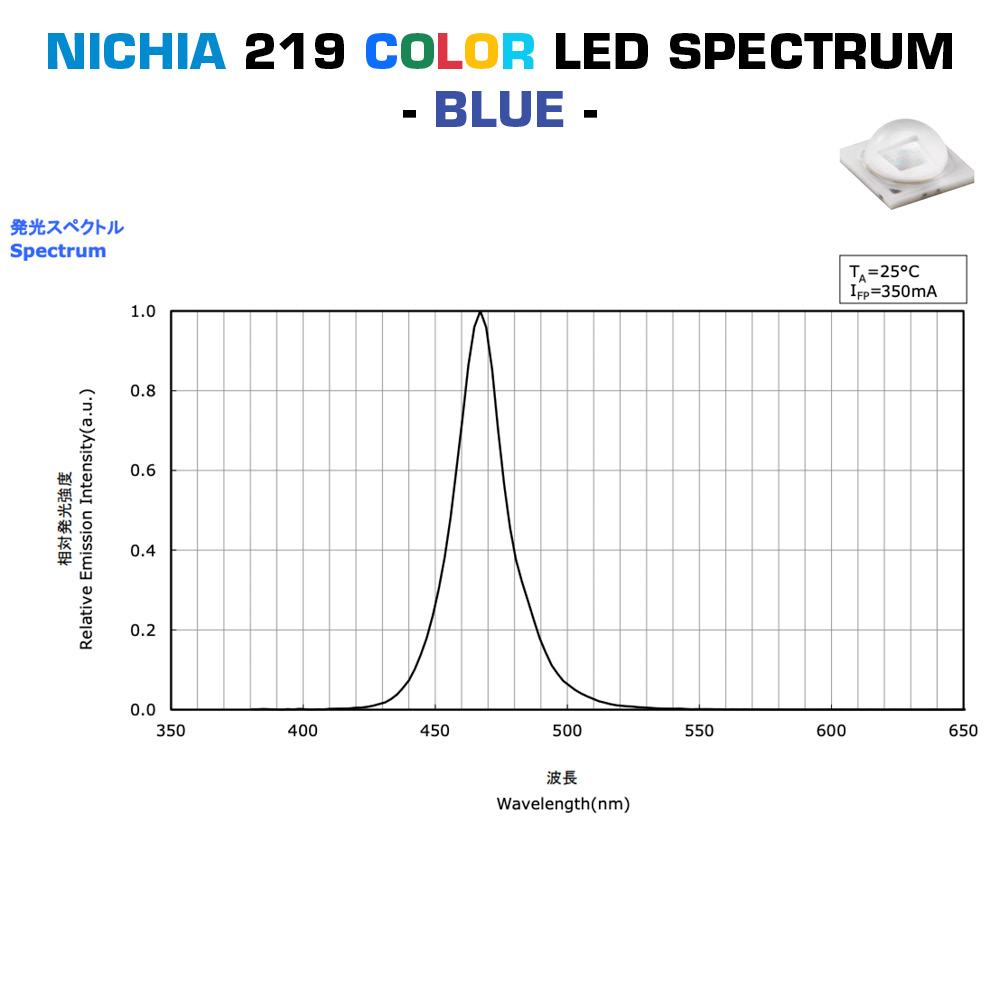

*Véase el espectro de los LED Nichia.
La hoja de datos especificará el número de pieza del LED Nichia.
Paso 4: ¿Necesita muestras?
Puede solicitar recibir muestras, cuando realice el pedido o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo de entrega total de su pedido. Le facilitaremos los detalles en el momento en que recibamos su solicitud. El número máximo de muestras es de 5 unidades.
Especificaciones técnicas del LED Nichia 219 Color:
- El LED Nichia 219 es un LED de alta potencia de un solo chip con carcasa de cerámica
- Corriente típica de 350mA
- PCB rígido de aluminio
- Diseño de corriente constante
- 100.000h de vida útil
- Opciones de color: Ámbar, Azul real, Azul, Verde azulado, Verde, Ámbar, Rojo
- Potencia nominal de hasta 2 W
- Optimizada para iluminación exterior o industrial
- Ideal para focos
- Regulable
- 5 años de garantía
- Elipse MacAdam de 3 pasos
- Fabricado en Alemania
- LED fabricados en Japón
- CE, ROSH, REACH
| SKU | nichia219_pcb_c |
|---|---|
| Fabricante | Lumistrips |
Condiciones de pedido de módulos LED personalizados
Una vez confirmado su pedido, fabricaremos la tira o módulo LED personalizado en nuestra fábrica de Alemania, basándonos en las especificaciones que nos haya facilitado. El pago es necesario para la confirmación del pedido. Los pedidos que se hayan pagado correctamente en línea se considerarán confirmados.
Así es como se ve el calendario una vez que confirmamos su pedido:
- Validación del diseño: comprobaremos los detalles de su pedido y la información adicional suministrada (archivo cargado), en un plazo de 5 días laborables.
- Borrador del diseño: Verá el primer dibujo de su tira o módulo LED personalizado en un plazo de 2 semanas.
- Hoja de datos: Después de que el dibujo obtenga su aprobación, crearemos para usted la hoja de datos de la tira LED personalizada, en un plazo de 2-4 semanas.
- Muestras: Usted puede solicitar recibir muestras, cuando usted ordene o reciba la hoja de datos. Esta opción tiene un coste adicional y se añade al plazo total de entrega de su pedido. Los detalles se proporcionarán en el momento en que recibamos su solicitud.
- Producción en serie: Una vez que apruebe la hoja de datos y/o las muestras, iniciaremos la producción completa, que tardará entre 6 y 10 semanas.
Con nosotros, su inversión en tecnología LED personalizada es transparente, con pasos claros y plazos predecibles.
Cambios, cancelaciones, reembolsos y devoluciones de pedidos personalizados:
1. Durante el proceso de borrador de diseño se pueden realizar cambios en las especificaciones del módulo. Estos cambios pueden deberse a datos incorrectos suministrados al sistema de pedidos en línea, como especificaciones técnicas imposibles de producir o datos erróneos.
En los módulos LED con dimensiones personalizadas, el separador decimal es el punto (.)
Los cambios que conlleven costes adicionales darán lugar al recálculo del valor del pedido.
2. El pedido de módulos LED personalizados puede cancelarse
- En un plazo de 5 días laborables con un cargo de cancelación del 5%.
- Tras recibir el borrador del diseño, con un recargo del 15%.
- Después de recibir la hoja de datos, con una penalización del 25%.
- Después de recibir las muestras, con una tasa de cancelación del 25% + el coste de las muestras.
Una vez aprobadas la hoja de datos y/o las muestras e iniciada la producción en serie, el pedido no podrá cancelarse. Los productos LED hechos a medida no pueden devolverse. Nos reservamos el derecho de cancelar pedidos en cualquier momento, hasta el momento de la entrega. Los pedidos cancelados por decisión nuestra serán reembolsados en su totalidad. No seremos responsables de los costes o daños asociados causados por la cancelación del pedido o los retrasos en la entrega.
Garantía de los módulos LED personalizados:
Ofrecemos una garantía de 5 años para todos los módulos LED personalizados, basada en nuestros términos de garantía estándar.
La temperatura de funcionamiento es un factor crucial en la vida útil de los módulos LED. La temperatura máxima de funcionamiento (TC) se especificará en la fase de diseño y se indicará en el producto y en la hoja de datos. Es importante que utilice la gestión térmica para evitar que se supere el valor máximo. Si no es posible, debe informarnos durante la fase de diseño.
Métodos y costes de envío:
También aceptamos envíos a través de su cuenta express con DHL, TNT, UPS o FedEx. Después de recibir su pedido, póngase en contacto con nosotros por correo electrónico con esta elección.
En el caso de paquetes voluminosos con productos LED y accesorios personalizados, es posible que los gastos de envío estándar añadidos a través del proceso de pedido en línea no cubran totalmente la entrega segura y puntual de su pedido. Si descubrimos, antes de enviar su pedido, que los gastos de envío son superiores a los ya pagados o a los que podemos cubrir con el envío gratuito, es posible que le pidamos que cubra el coste adicional. En el caso de los pedidos con envío gratuito, el coste máximo de envío cubierto por nosotros es de 40 euros.
Certificaciones de los módulos LED personalizados:
Construidos en Alemania, los módulos LED personalizados cuentan con las siguientes certificaciones:
- CE
- ROSH
- REACH
Bajo pedido, se pueden proporcionar otras certificaciones (por un precio):
- UL
- CSA
